8. Фрезы
8.1. Назначение и классификация
Фрезы – многолезвийные инструменты, предназначенные для обработки плоских и фасонных поверхностей, уступов, пазов, канавок, винтовых поверхностей и других подобных объектов обработки.

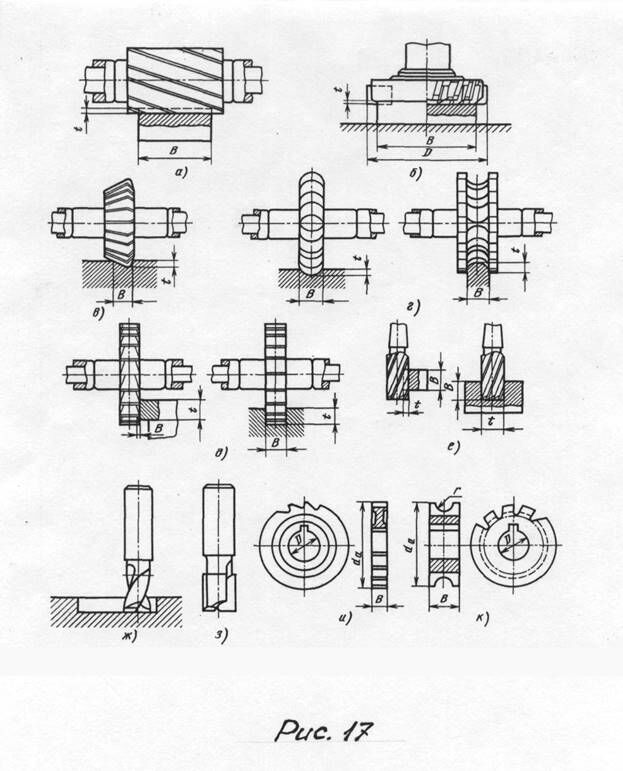

Фрезы отличаются большим разнообразием типов, форм и назначения как стандартизованных, работающих на универсальных станках, так и специальных, предназначенных для обработки конкретных изделий (рис.17).
Классификация фрез осуществляется следующим образом:
- по расположению зубьев относительно оси (цилиндрические, торцевые, угловые, фасонные, дисковые, концевые, шпоночные);
- по направлению зубьев (прямые, косозубые, с винтовым зубом);
- по конструкции (цельные, составные, сборные, наборные);
- по конструкции зубьев (острозаточенные, затылованные);
- по способу крепления (насадные – с отверстием для крепления, концевые – с коническим или цилиндрическим хвостовиком).
8.2. Конструктивные элементы и геометрические параметры фрез
Рекомендуемые материалы
К общим конструктивным элементам фрез относятся: диаметр фрезы, посадочные размеры (диаметр отверстия, шпоночный паз), число зубьев и их форма.
Наружные диаметры стандартизованы, их ряды представляют геометрическую прогрессию со знаменателем φ= 1,26 или φ= 1,58. Так для φ= 1,26 диаметры: 3,4,6,8,10,12,16,20,25,32,40,50,63,80,100,…,800,1000 мм.
Диаметр посадочного отверстия Do = Dф/2,25 мм, который округляется до стандартных значений: 16,22,27,32,40,50 и 60 мм.
Геометрические параметры фрезы зависят от её назначения и конструкции. Так для обработки стали и чугуна задний угол определяется по формуле:
Sin α= 0,13/a max0,3,
где аmax – максимальная толщина срезаемой стружки, мм.
аmax = Sz sinψ,
где ψ - угол контакта фрезы с заготовкой.
Передний угол γ выбирается в зависимости от свойств обрабатываемого материала, при обработке стали и чугуна γ = 10°–20°.
Число зубьев фрезы принимается из условий равномерности фрезерования. Можно воспользоваться формулой:
Z = m×(Dф½),
где m=1,75-2,00 – для черновых фрез; m=2,2-2,5 – для чистовых фрез.
Для обеспечения равномерности фрезерования применяются винтовые зубья с углом наклона ω, который определяется из условий равномерности фрезерования и находится в пределах 20°–60°.
Зубья фрезы должны обладать достаточной прочностью, обеспечивать максимально возможное число переточек, иметь пространство для размещения стружки. Оптимальную форму зуба можно выбрать по имеющимся рекомендациям.
8.3. Конструктивные особенности разных типов фрез
Концевые фрезы диаметров от 3 мм до 63 мм имеют цилиндрический или конический хвостовик. Винтовые стружечные канавки у фрез для пазов и уступов должна иметь правое направление при правом вращении фрезы для удаления стружки из зоны резания.
Шпоночные фрезы для обеспечения их жесткости имеют длину рабочей части, равную 3 диаметрам и сердцевину до 0,3 диаметра. У фрезы два зуба и цилиндрический или конический хвостовик.
Пазовые фрезы выполняют с прямым зубом. Для компенсации износа по ширине фрезы целесообразно делать составными с использованием прокладок.
Вам также может быть полезна лекция "Типы восприятия и учет их особенностей в управленческой деятельности".
Угловые фрезы могут быть одноугловые и двухугловые. Для обеспечения постоянства ширины ленточки на вершине зуба угол по наружному диаметру фрезы и угол впадины стружечной канавки имеют разные значения.
Фрезы прорезные и отрезные применяют в основном для отрезки заготовок. Они могут быть цельными, диаметром 20-315 мм и шириной 0,2-6 мм или сборными, оснащёнными сегментами, диаметром до 1000 мм.
Сборные конструкции фрез обеспечивают экономию быстрорежущей стали, позволяют многократно использовать корпус фрезы, к которому крепятся зубья-ножи. Вариантов конструктивного оформления креплений много. Наиболее распространённые – клиновые и рифлёные.
Твёрдосплавные фрезы применяются достаточно широко. Они могут быть цельными (небольших размеров) но в основном – составными и сборными. Большое распространение получили сборные твердосплавные фрезы, оснащённые многогранными пластинами. Конструкции твердосплавных фрез отличаются большим разнообразием.
Торцевые фрезы, оснащённые композитом используются для обработки закалённых сталей (HRCэ 60…64) и для высокоскоростной (V = 600 м/мин) обработки чугунов.
Наборы фрез применяют для обработки деталей, имеющих несколько поверхностей с прямолинейными или фасонными образующими. Одновременная обработка всех поверхностей позволяет значительно повысить производительность. Используются наборы фрез главным образом на горизонтально-фрезерных станках.
