Супергетеродинный приемник
Супергетеродинный приемник (рис. 1) отличается от РПУ прямого усиления наличием двух дополнительных элементов: преобразователя частоты (ПЧ) и усилителя промежуточной частоты (УПЧ).
В результате взаимодействия двух напряжений с частотами
и
в нелинейном элементе ПЧ образуется много комбинационных составляющих этих частот, в том числе и составляющая, частота которой равна разности частот гетеродина и сигнала.

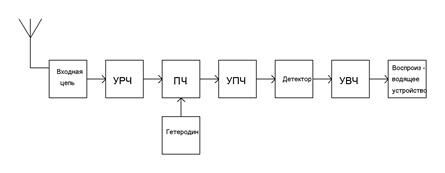

Рис. 1. Структурная схема супергетеродинного приемника
Разностная частота (промежуточная,
) выбирается ниже частоты принимаемого сигнала (
), но выше частоты модуляции сигнала. Резонансная система выходной цепи ПЧ настроена на промежуточную частоту. В диапазонных приемниках промежуточная частота является постоянной, независимо от перестройки приемника. Это достигается одновременной перестройкой контуров входной цепи (УРЧ) и гетеродина () с помощью одной ручки настройки.
Важное преимущество данного приемника:
1) Независимость параметров УПЧ от настройки приемника.
Рекомендуемые материалы
2) Высокая избирательность, т. к. резонансная характеристика неперестраеваемых контуров (контура УПЧ) может быть близка к идеальной (прямоугольной).
3) Высокая устойчивость работы, т. к. паразитные обратные связи на более низкой промежуточной частоте значительно слабее, а это дает возможность увеличить коэффициент усиления, не снижая устойчивости.
4) Упрощение конструкции неперестраеваемых резонансных цепей УПЧ (т.е. УПЧ - унифицированы).
5) Высокая чувствительность, т. к. на более низкой и постоянной промежуточной частоте можно получить более устойчивое и большое усиление.
В то же время такой приемник имеет и недостатки. Наиболее существенный из них:
1) Наличие побочных каналов приема.
Они создаются в приемнике в процессе преобразования частоты. Наиболее опасный канал – зеркальный или симметричный.
На входе приемника всегда действует много колебаний, имеющих различные частоты. Среди них может оказаться колебание с частотой, отличающейся от частоты сигнала на удвоенную промежуточную частоту, т.е.
- частота сигнала;
Информация в лекции "52 Наркотики, галлюциногены и судорожные вещества" поможет Вам.
– зеркальная частота.
При этом колебание с частотой преобразуется в колебание промежуточной частоты, так же как и сигнал. Приемник в этом случае будет одновременно принимать колебания двух частот и , симметрично расположенных относительно частоты гетеродина. Одна из них соответствует сигналу , другая – помехе и называется зеркальной.
Второй побочный канал приема - это канал промежуточной частоты. Помеха на частоте, равной промежуточной частоте проходит прямо через смеситель и выделяется в фильтре УПЧ. Такая помеха называется помехой прямого прохождения.
Мешающее влияние зеркальной помехи и помехи прямого прохождения ослабляются формой АЧХ усилителя радиочастоты.
Рис 2. Образование зеркального канала.
