Восстановление постановкой дополнительной ремонтной детали
Глава 5 восстановление постановкой дополнительной ремонтной детали
5.1. ОБЛАСТЬ ПРИМЕНЕНИЯ СПОСОБА
Дополнительные ремонтные детали (ДРД) применяют для компенсации износа рабочих поверхностей деталей, а также при замене изношенной или поврежденной части детали. В первом случае ДРД устанавливают непосредственно на изношенную поверхность детали. Этим способом восстанавливают посадочные отверстия под подшипники качения в картерах коробок передач, задних мостов, ступицах колес, отверстия с изношенной резьбой и другие детали.
В зависимости от вида восстанавливаемой поверхности ДРД могут иметь форму гильзы, кольца, шайбы, пластины, резьбовой втулки или спирали (рис. 5.1).
Если на детали сложной формы изношены отдельные ее поверхности, то ее можно восстановить полным удалением поврежденной части и постановки вместо нее заранее изготовленной дополнительной детали. Этот, способ применяют при восстановлении крышек коробок передач, блоков шестерен, ведущей шестерни коробки передач, кузовов и кабин автомобилей и других деталей (рис. 5.2). Дополнительные ремонтные детали обычно изготавливают из того же материала, что и восстанавливаемая деталь. При восстановлении посадочных повреждений в чугунных деталях втулки могут быть изготовлены также из стали.
Преимуществом восстановления деталей постановкой ДРД является простота технологического процесса и применяемого оборудования. Недостатки — большой расход материала на изготовление дополнительной ремонтной детали, а также снижение механической прочности восстанавливаемой детали.
Разновидностью способа ДРД является пластинированне — способ облицовки рабочих поверхностей деталей машин тонкими износостойкими легкосменяемыми пластинами. Областью его применения является производство и ремонт машин, имеющих детали с интенсивно изнашивающимися поверхностями в виде гладких замкнутых и разомкнутых цилиндрических и конических отверстий, а также плоских поверхностей.
Виды пластинирования деталей машин показаны на рис. 5.3.
Базой для объединения различных технологий пластинирования в виды по эксплуатационно-ремонтным признакам является цель, достигаемая при помощи пластинирования в процессе эксплуатации и ремонта машины. По этим признакам различают износостойкое (ресурсоувеличивающее), восстановительное (ресурсовосстанавливающее) и регулировочное пластинирование.
Износостойкое пластинирование применяют для увеличения ресурса деталей, повышения их ремонтопригодности, для компенсации износов сопряженных деталей. Восстановительное пластинирование позволяет неоднократно восстанавливать ресурс деталей, как не подвергавшихся ранее пластинированию, так и уже платинированных деталей. Регулировочное пластинирование применяется для получения требуемых зазоров и натягов в сопрягаемых деталях в результате подбора при сборке толщины регулировочных прокладок. Регулировочным пластинированием можно также компенсировать износ деталей.
Рекомендуемые материалы

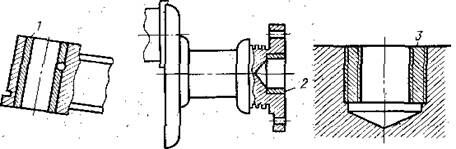

Рнс. 5.1. Дополнительные ремонтные детали (ДРД):
1 и 2 — втулки; 3 — ввёртыш
Рис. 5.2. Применение ДРД при восстановлении блока шестерен

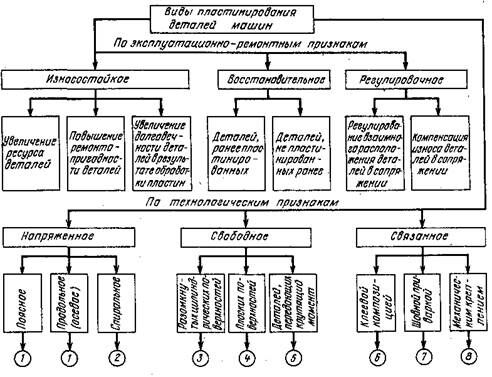

Рис. 5.3. Виды технологических методов пластинирования поверхностей деталей машин:
1 — внутренние цилиндрические и конические поверхности; 2 — внутренние и наружные цилиндрические и конические поверхности; 3 — постели под вкладыши коренных подшипников двигателей внутреннего сгорании (ДВС); 4 — направляющие станин металлорежущих станков, опорные плоскости шестерен и сателлитов; 5 — пакеты жестких пластин бортовых фрикционов гусеничных машин; 6 — внутренние поверхности цилиндрических отверстий; 7 — гладкие валы; 8 — направляющие станин металлорежущих станков, упругие пластины в сцеплениях колесных машин
Технологические признаки учитывают сходство формы и процессов обработки пластин, а также способы установки их на рабочую поверхность. По способам установки пластин на рабочую поверхность пластинирование бывает напряженным, свободным и связанным.
Напряженным пластинированием называется способ, при котором пластину перед установкой на поверхность детали обжимают и устанавливают на деталь в напряженном состоянии. Фиксация пластины производится в результате действия сил трения. Напряженное пластинирование делится на поясное, продольное(осевое) и спиральное.
Информация в лекции "25 Линейные однородные дифференциальные уравнения спроизвольными коэффициентами" поможет Вам.
Поясное пластинирование предусматривает установку на внутренние цилиндрические и конические поверхности отверстий одной или нескольких пластин — поясов, расположенных перпендикулярно к образующей отверстия. В случае применения нескольких поясов стыки их концов располагаются вдоль образующей под углом: при двухпоясном пластинировании — 180 °С, при трехпоясном — 120 °С, при четырехпоясном — 90 °« Формы пластин, применяемых для поясного пластинирования, показаны на рис. 5.4, а. Поясным пластинированием можно восстанавливать гильзы цилиндров и цилиндры автомобильных двигателей, цилиндры автомобильных компрессоров, тормозные цилиндры гидравлической тормозной системы автомобилей. Продольное или осевое пластинирование применяется для восстановления внутренних поверхностей длинных отверстий, в которых затруднительно использовать поясное пластинирование из-за большого числа поясов. При продольном пластинировании стыки пластин располагаются только вдоль оси отверстия. Комплект пластин для сохранения продольной устойчивости вводят в отверстие вместе с поддерживающей оправкой. Наружный диаметр свернутого комплекта пластин должен быть больше внутреннего диаметра отверстия детали на размер натяга. Формы пластин, применяемых для продольного пластинирования, показаны на рис. 5.4, б. Данным способом можно восстанавливать гидроцилиндры опрокидывающих устройств автомобилей-самосвалов.
Рис. 5.4. Формы пластин при различных видах пластинирования деталей машин: 1, 2 и 3 — разновидности поясов, изготовленных из пластин; 4 — пластины, подготовленные для продольного пластинирования внутренних цилиндрических поверхностей; 5 и 6 — спирали, предназначенные для облицовки соответственно внутренних и наружных цилиндрических поверхностей; 7 и 8 — пластины для пластинирования разомкнутых цилиндрических поверхностей; 9 и 10 — соответственно плоская пластина и деталь, подлежащая облицовке; 11 и 12 — облицовочная пластина и деталь, предназначенная для передачи крутящего момента
Спиральное пластинирование заключается в том, что на внутреннюю или наружную поверхность детали устанавливают по винтовой линии тонкую стальную пластину, имеющую форму удлиненного параллелограмма. При этом витки спирали располагаются под углом к плоскости, перпендикулярной к оси цилиндра. Для удержания пластины требуется дополнительное крепление. Пластины для спирального пластинирования показаны на рис. 5.4, в. Этот способ целесообразно использовать для восстановления цилиндрических деталей, длина которых более чем в 4 раза превышает их диаметр, например, для восстановления гидросиловых цилиндров, а также валов с неограниченными размерами.
Свободным пластинированием называется способ, при котором пластина устанавливается свободно и удерживается на ней в результате конструкции деталей формы пластины. Формы пластин для свободного пластинирования показаны на рис, 5.4, г. Данным способом можно восстанавливать постели под вкладыши коренных подшипников двигателей внутреннего сгорания, регулирующих прокладок в зацеплениях главных передач ведущих мостов автомобилей.
Связанное пластинирование предусматривает применение дополнительных средств крепления пластин — приварки, приклеивания или установки механических стопоров. Пластины при этом можно устанавливать поясами, продольно или спирально.
