Коэффициенты надежности циклового функционирования технической системы
ЛЕКЦИИ 7-8
Коэффициенты надежности циклового функционирования технической системы
Рассмотренные ранее количественные характеристики одного из работоспособных состояний надежности позволяют оценить надежность Т.С. . Однако они не позволяют устанавливать соотношения между временными составляющими цикловой работы, циклового функционирования Т.С., циклов эксплуатации. В частности, они не учитывают времени, затраченного на профилактические мероприятия и ремонт, они не учитывают также удобства эксплуатации, готовности аппаратуры к действию в данный момент времени, стоимости эксплуатации и т.п. Поэтому необходимы дополнительные количественные характеристики надежности цикловой работы технических систем. Такими характеристиками могут быть коэффициенты , которые можно объединить в следующие группы:
1) коэффициенты, учитывающие вынужденный простой Т.С. т.е. соотношение между временем работы и временем простоя ТС
Здесь выделяют коэффициенты-
готовности Кг,
коэффициент вынужденного простоя Квп,
коэффициент профилактики Кпр ,
коэффициент, характеризующий частоту профилактических мероприятий (частота профилактики Кω);
2) коэффициенты, характеризующие влияние надежности элементов, установленных в данную Т.С., на надежность всей Т.С.
Рекомендуемые материалы
Здесь выделяют
коэффициент отказов элементов КОЭ,
относительный коэффициент отказов элементов ΔК,
коэффициент расхода элементов КРЭ);
3) прочие коэффициенты надежности циклового функционирования Т.С.
коэффициент значимости КЗН,
коэффициент стоимости эксплуатации КСЭ и др.).
1.Коэффициенты, учитывающие вынужденный простой ТС
Коэффициент готовности Т.С. ( Кг )
Коэффициентом готовности Т.С. называют отношение времени безотказной работы к сумме времен безотказной работы и восстановления Т.С., взятых за один и тот же календарный срок. ,т.е. способность Т.С. участвовать в работе.
Согласно определению
, (1)
где tр – время безотказной работы аппаратуры, tв – время восстановления, т.е. время, затраченное на профилактику и ремонт ТС.
Отметим, что в состав времени восстановления tв не входит время простоя на этапе хранения и время, затрачиваемое на подготовку Т.С. к работе после ее простоя. Это объясняется тем, что время простоя не связано функционально с ремонтопригодностью Т.С.
Время же, затрачиваемое на подготовку, после хранения очень мало по сравнению со временем восстановления и оно слабо характеризует tв, так как зависит от множества других факторов (удобства эксплуатации, квалификации обслуживающего персонала, необходимости заправки горючим, смазочными материалами и т.п.).

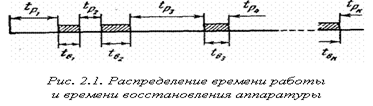

Рассмотрим структуру цикловой работы Т.С. (см. рисунок).На рисунке tpi и tвi текущие значения времени в цикле работы Т.С..
Тогда суммарные значения продолжительности работы и восстановления найдем из соотношений:
;
.
И общее соотношение для расчета коэффициента готовности можно записать в виде:
(2)
Распределение времени работы и времени восстановления аппаратуры.
Полученное выражение (2) является статистической моделью коэффициента готовности. Для перехода к вероятностному его определению целесообразно воспользоваться средними величинами времени безотказной работы и времени восстановления. Тогда этот коэффициент следует записать в виде:
, (3)
где tср(t) – среднее время между соседними отказами, – среднее время восстановления.
Так как tср(t), есть величина , обратная средней частоте отказов ω(t) ,
т.е. tср(t)=1/ ω(t) , (4)
то для Кr получим соотношение:
, (5)
Анализируя формулу для Кг , видим, что Кг зависит от времени восстановления, поэтому этот коэффициент характеризует такие эксплуатационные качества ТС как удобство эксплуатации, качество обслуживающего персонала и т.д. о времени непрерывной работы ТС без отказов.
Так как коэффициент готовности является также функцией средней частоты отказов, то можно сделать вывод, что коэффициент готовности будет достаточно удобен для характеристики надежности цикловой работы Т.С.. Однако по значению Кг будет затруднительно проводить расчет времени непрерывной цикловой работы Т.С.
2)Коэффициент вынужденного простоя КВП
Коэффициентом вынужденного простоя называют отношение времени восстановления к сумме времени восстановления и безотказной работы аппаратуры, взятых за один и тот же календарный срок. Обозначается этот коэффициент Квп и согласно определению записывается следующим образом:
(6)
Оперируя средними временами безотказной работы и восстановления, можно записать:
(7)
Сравнивая Квп и Кг видим, что они связаны зависимостью:
. (8)
Коэффициент вынужденного простоя является производным от коэффициента готовности. он обладает всеми достоинствами и недостатками, присущими коэффициенту готовности.
3)Коэффициент профилактики КПР
Коэффициентом профилактики называют отношение времени восстановления ко времени безотказной работы, взятых за один и тот же календарный срок. Он обозначается Кпр. Согласно определению
(9)
или в вероятностной трактовке
. (10)
Сравнивая коэффициенты Кг , КВП , КПР видим:
(11)
или
. (12)
Таким образом, так же, как и коэффициент вынужденного простоя, коэффициент профилактики является производным от коэффициента готовности и, следовательно, обладает теми же достоинствами и недостатками, что и Кг.
4)Частота профилактики Кω
Частотой профилактики называют отношение числа осмотров и ремонтов Т.С. к сумме времени безотказной работы и времени восстановления, взятых за определенный календарный срок.
Частота профилактики обозначается в дальнейшем Kw . В соответствии с данным определением при цикловом характере работы
,
(13)
где nр – число ремонтов ТС, nос – число профилактических осмотров, tp – время исправной работы ТС за определенный календарный срок, tв – время восстановления.
Дадим вероятностную трактовку коэффициенту Kw. Разделим числитель и знаменатель выражения (13) на число ремонтов nр. Тогда получим:
(14)
или
.
2. Коэффициенты, характеризующие влияние надежности элементов на надежность Т.С.
1)Коэффициент отказов элементов одного типа Коэ
Коэффициентом отказов элементов одного типа называется отношение числа отказов аппаратуры из-за отказов элементов данного типа к общему числу отказов аппаратуры, взятых за определенный календарный срок.
Согласно данному определению,
, (15)
где Ко – коэффициент отказов элементов; ni – число отказов Т.С. из-за элементов i-го типа за определенный календарный срок, n(t) – общее число отказов Т.С. за тот же календарный срок.
Коэффициент отказов позволяет выделить из общего числа отказов отказы элементов ТС одного типа и, следовательно, определить, надежность каких элементов необходимо повысить для повышения надежности ТС. В этом заключается основное достоинство коэффициента отказов.
2)Относительный коэффициент отказов элементов ΔКЭ
Относительным коэффициентом отказов элементов называют отношение процента отказов элементов данного типа, взятых за определенный календарный срок, к проценту этих элементов в ТС.
Эта характеристика обозначается ΔКЭ.
Согласно определению,
. (16)
,
Сравнивая выражения для КОЭ ΔКЭ замечаем, что между относительным коэффициентом отказов и коэффициентом отказов элементов существует зависимость:
, (17)
Относительный коэффициент отказов ΔКЭ характеризует не только надежность элементов, но и дает представление об элементной структуре Т.С.. В противоположность коэффициенту отказов КОЭ он учитывает количество элементов в Т.С., а поэтому более полно характеризует надежность элементов. В этом его основное преимущество как количественной характеристики надежности. Так же, как и коэффициент отказов, относительный коэффициент отказов элементов характеризует надежность элементов в Т.С. как длительного, так и разового использования.
3)Коэффициент расхода элементов Кре
Коэффициентом расхода элементов называют отношение числа отказавших и изъятых в процессе профилактических осмотров и ремонтов элементов в единицу времени к общему числу данных элементов в аппаратуре.
Этот коэффициент обозначается Кз. Согласно определению
, (18)
где nиз.i – .число элементов i-го типа, изъятых за время в процессе профилактических осмотров и ремонтов аппаратуры.
ni - см. коэффициент КОЭ
Ni –общее число элементов i группы
Коэффициент расхода элементов позволяет определить число элементов, необходимое для нормальной эксплуатации Т.С. в течение определенного промежутка времени.
Зная КРЭ, можно научно обосновать необходимый состав запасных элементов для любой, сколь угодно сложной аппаратуры. В этом – основное значение данной характеристики.
Указанная особенность коэффициента расхода элементов делает его одной из важнейших характеристик для ремонтников, а также эксплуатационников. Так же, как и частота отказов, он хорошо характеризует надежность элементов Т.С.длительного использования, работающей в режиме смены элементов, и не характеризует надежность элементов Т.С.разового использования.
3. Прочие коэффициенты надежности циклового функционирования Т.С.
1) Коэффициент стоимости эксплуатации КСЭ
Коэффициентом стоимости эксплуатации называется отношение стоимости годовой эксплуатации аппаратуры к стоимости ее изготовления.
Если обозначить этот коэффициент через Ксэ. , то согласно данному определению
, (19)
где Сс.э – стоимость годовой эксплуатации Т.С. , Cи – стоимость изготовления аппаратуры.
Следует отметить что, спроектировать и изготовить надежную Т.С. достаточно трудно. Для этого необходимо 1)добиваться максимального упрощения аппаратуры её без ухудшения других ее характеристик,2) выбирать наиболее надежные элементы, 3)облегчить режимы их работы и т.п. Все это требует дополнительных средств. Поэтому с увеличением надежности Т.С. стоимость ее изготовления существенно возрастает.
Эксплуатация надежной Т.С, как правило, не требует большого числа запасных деталей, наличия специальных ремонтных органов и т.п., поэтому стоимость эксплуатации Т.С.тем ниже, чем надежнее Т.С.. Таким образом, коэффициент стоимости эксплуатации (Кс.э) характеризует надежность Т.С., причем чем меньше этот коэффициент, тем надежнее аппаратура.
Стоимость изготовления и эксплуатации Т.С. зависит не только от ее надежности, но также от очень большого числа других факторов: от сложности Т.С. , производительности труда, квалификации обслуживающего персонала и т.п. Поэтому коэффициент стоимости эксплуатации не может служить обобщенной характеристикой экономичности Т.С..
Во многих случаях выгодно производить такие Т.С., суммарная стоимость которых (стоимость эксплуатации и изготовления) минимальна, т.е.
Сэ + Си = С = min. (20)
Так как с повышением надежности стоимость эксплуатации понижается, а стоимость изготовления возрастает, то очевидно, что суммарная стоимость будет иметь минимум при определенном значении надежности. Таким образом, Т.С., имеющая малый коэффициент стоимости эксплуатации т.е КСЭ, может оказаться в определенных условиях невыгодной, так как ее суммарная стоимость может оказаться большой.
Однако приведенное условие во многих случаях может служить удобным критерием качества аппаратуры. На основании анализа критерия минимума суммарной стоимости можно выработать оптимальные количественные характеристики Т.С.. , изменять значения стоимости эксплуатации и стоимость изготовления, а, следовательно, находить оптимальные значения коэффициента стоимости эксплуатации. Отсюда коэффициент стоимости эксплуатации аппаратуры, спроектированной по минимуму суммарной ее стоимости, будет производным от других количественных характеристик надежности, и его использование целесообразно лишь для экономических расчетов. В этом случае он теряет смысл количественной характеристики надежности.
Из сказанного становится ясным, что использование коэффициента стоимости эксплуатации в качестве количественной характеристики надежности ограничено.
Тестовые вопросы к разделу «Коэффициенты надежности циклового функционирования ТС»
Вопрос | Ответ ( с пояснениями почему этот параметр является ответом , а другой -нет ) |
1. К коэффициентам надежности не относятся:… | 1. Коэффициент эффективности2. Коэффициент готовности3. Коэффициент отказов4. Коэффициент значимости |
2. Коэффициент готовности зависит: … | 1. От времени эксплуатации аппаратуры2. От качества составляющих материалов3. От времени простоя4. От квалификации рабочих |
3. Время восстановления зависит от: … | 1 Надежности 2 Интенсивности использования 3 Качества материалов 4 Квалификации обслуживающего персонала |
4. К чему может привести уменьшение числа профилактических осмотров? | 1. К уменьшению среднего времени между соседними отказами 2. К экономии ресурсов предприятия3. К увеличению цикла использования оборудования4. К повышению коэффициента готовности аппаратуры |
5. К коэффициентам, характеризующим частоту профилактических мероприятий относятся: … | 1. Частота профилактики2. Коэффициент готовности3. Коэффициент значимости4. Коэффициент профилактики |
6. Что позволяет сделать коэффициент отказов? | 1. Выделить элементы, надежность которых необходимо повысить2. Определить качество аппаратуры3. Провести анализ степени готовности оборудования к работе4. Такого коэффициента нет |
7. Коэффициент расхода позволяет определить: … | 1. Число элементов? необходимых для нормальной эксплуатации оборудования2. Количество затрат3. Степень загруженности оборудования4. Стоимость эксплуатации |
8. Коэффициент отказов характеризует: … | 1. Элементарную структуру системы2. Количественный состав материалов3. Качественный состав материалов4. Эффективность использования оборудования |
9. Общая черта коэффициента отказов и относительного коэффициента отказов: … | 1. Характеризуют надежность элементов в аппаратуре2. Взаимозаменяемы3. При расчете используют одни и те же данные4. Общих черт нет |
10. При определении какого коэффициента учитывается условие: Сэ + Си = С = min? | Письменная литература - лекция, которая пользуется популярностью у тех, кто читал эту лекцию. 1. Стоимости эксплуатации2. Готовности3. Отказа элемента4. Профилактики |
Контрольные вопросы
1. Группы коэффициентов надежности циклового функционирования Т.С.. 2. Коэффициент готовности. 3. Коэффициент вынужденного простоя.4. Коэффициент профилактики. 5. Частота профилактики .6. Коэффициент отказов. 7. Относительный коэффициент отказов. 8. Коэффициент расхода элементов.9. Коэффициент значимости. 10. Коэффициент стоимости эксплуатации.
Пример 1
Техническая система имела среднюю наработку на отказ tcр = 65 ч и среднее время восстановления tв = 1,25 ч. Требуется определить коэффициент готовности.
Решение
Коэффициент готовности равен:.
