Насосные установки хозяйственно-питьевого и технического водоснабжения
Насосные установки хозяйственно-питьевого и технического водоснабжения.
Хозяйственно - питьевой водопровод на насосных станциях оборудуется в том случае, если на них постоянно находится обслуживающий персонал. Вопрос организации хоз-питьевого водоснабжения решается с учетом местных условий.
Техническое водоснабжение насосных станций необходимо, чтобы обеспечить смазку и охлаждение подшипников, охлаждения электродвигателей, силовых трансформаторов (с водяным охлаждением), а также для поддержания помещений в надлежащем санитарном состоянии. На канализационных насосных станциях техническая вода, кроме того, используется на смыв раздробленного дробилкой отбросов - 6-8 л на 1 кг задержанного мусора, для промывки приемного резервуара и илопровода.
Расход воды на смазку, охлаждение подшипником и уплотнение сальников определяется по паспортным данным рабочих насосов. Ориентировочно можно принимать 0,5-1 л/с на каждый рабочий агрегат. Напор в техническом водопроводе должен на 2-10 м превышать напор основных насосов.
В насосных станциях первого подъема техническая вода перед подачей к насосам может очищаться в отстойниках и фильтрах. В насосных станциях водоотведения технические насосы забирают воду из хоз-питьевого водопровода через бак “разрыва струи”.
Бак “разрыва струи” служит для защиты сети хоз-питьевого водопровода от возможного загрязнения их сточными водами. Бак “разрыва струи” стремятся расположить как можно выше (на полу первого или второго этажа или на кронштейнах на стене в подземной части насосной станции) с тем, чтобы максимально использовать напор питающей сети.
Вместимость бака принимают:
· 0,5 м3 при подаче основных насосов до 150 м3/час;
· 1-1,5 м3 при подаче 1000 м3/ч,
Рекомендуемые материалы
· 4-6 м3 при подаче более 1000 м3/ч.
Требуемый напор технических насосов определяют по формуле (22):
Нт.н. = Н - (zд.б. - zо.н.) + DН, м, (22)
где Н - напор, развиваемый основными насосами, м;
zд.б - отметка дна бака “разрыва струи”, м;
zо.н - отметка оси основного насоса, м;
DН - рекомендуемое превышение напора в сети технического водопровода над напором, развиваемым основными насосами; определяется по паспортным данным основных насосов.
Потребление технической воды каждым рабочим насосом ориентировочно составляет 0,3-0,5 л/с.
В качестве технических насосов используют насосы типа ВК, ВКС или К: один рабочий и один резервный. Технические насосы устанавливаются обычно в машинном зале сдвоенными на одном фундаменте.
Для осушения машинного зала в случае затопления (при выходе из строя насоса), а также для опорожнения всасывающих водоводов и приемных камер насосных станций первого подъема предусматривается система осушения. Существуют различные схемы систем осушения. Наибольшее распространение для насосных станций водоснабжения получила система с самотечным коллектором и сборным колодцем. Применение в качестве осушительных насосов типа ГНОМ или ЦМК одновременно решает задачу грязеудаления.
Производительность осушительных насосов следует определять по формуле (23):
, м3/ч (23)
где W - объем воды, находящейся во всасывающей трубе и в камере осушаемого насоса при максимальном горизонте воды в нижнем бьефе, м3;
t - продолжительность откачки, час;
g - фильтрационный расход воды через неплотности в конструкциях затвора, 05-1 л/с на 1м уплотняющих конструкций затвора, м3/ч.
Напор осушительных насосов принимается на 2-4 м больше заглубления насосной станции.

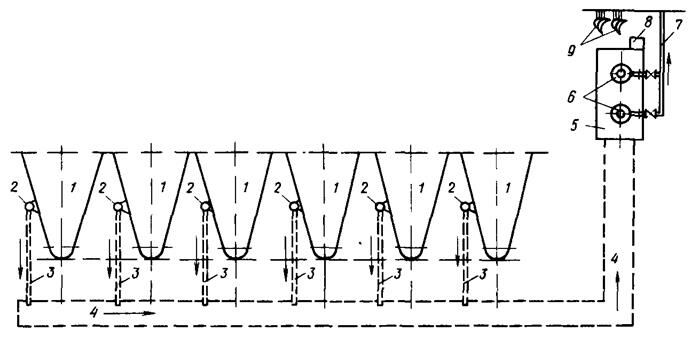

На рис. 24 представлена схема системы осушения насосной станции первого подъема.
Рис. 24. Схема системы осушения насосной станции
1 – всасывающие трубы основных насосов;
2 – колонки управления затворами на осушительных трубах;
3 – осушительные трубы для отвода воды из всасывающих труб;
