Проектирование насосных станций систем водоотведения
К надежности канализационных насосных станций предъявляются такие же высокие требования, как и к надежности водопроводных, поскольку выход из строя канализационной станции может привести к затоплению территории сточными водами со всеми вытекающими отсюда тяжелыми последствиями. В связи с этим необходимо правильно выбирать число и тип насосов, точно определять их подачу и в соответствии с этим рассчитывать вместимость приемного резервуара.
Режим работы насосной станции, число насосов и вместимость приемного резервуара зависят от режима притока сточных вод, обычно неравномерного в течение суток. Исключение составляют некоторые случаи перекачки производственных сточных вод, приток которых может быть равномерным.
Расчетная подача канализационной насосной станции Qн.с. должна быть равна или несколько превосходить максимальный секундный приток стоков Qmax (15):
Qн.с. ³ Qmax (15)
В остальное время подача насосной станции ниже и стоки откачиваются из приемного резервуара не всеми, а только частью установленных насосов. Допускается насосы отключать полностью на некоторое время, в течение которого стоки накапливаются в приемном резервуаре.
Напор насосной станции определяют по формуле (16) с учетом конкретной вертикальной схемы (рис. 18):
Н = Нг + hω,вс. + hω,н. + hиз (16)
где Нг - статический напор насосов, м;
Рекомендуемые материалы
hω,вс. - потери напора во всасывающем трубопроводе, м;
hω,н - потери напора в напорном трубопроводе, м;
hиз - потери напора на излив в приемную камеру, принимаемые равными 0,5 - 1,5 м.
Статический напор насосов определяется по формуле (17):
Нст = zп - zр, (17)
где zп - отметка максимального уровня воды в приемной камере очистных сооружений или в приемном колодце вышележащего коллектора;
Если Вам понравилась эта лекция, то понравится и эта - 8 Католицизм.
zр - отметка расчетного уровня сточных вод в приемном резервуаре насосной станции (18).
zр = zл - Нпр.р /2, (18)
где zл - отметка лотка подводящего коллектора;
Нпр.р - глубина приемного резервуара, принимается в зависимости от производительности насосной станции 1,5 - 2,5 м.

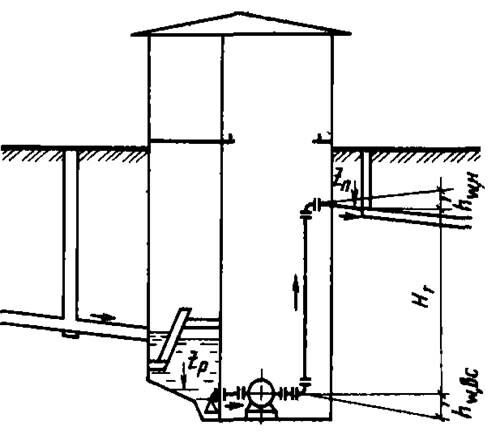

Рис. 18. Схема подачи сточной жидкости из заглубленного коллектора в верхний коллектор
