§2.ПРОИЗВОДСТВО ЧУГУНА И СТАЛИ.
1.производство чугуна.
Чугун выплавляют в доменных печах из руд, содержащих 20-70% железа. В руде, кроме железа, имеется пустая порода, состоящая из различных природных химических соединений (SiO2,Al2O3 и др.) и вредных примесей (серы, фосфора). Наиболее часто применяемые железные руды: красный, магнитный, бурый и шпатовый железняк легированные руды(табл. 2).
Вид руды | Состав | Содержание железа, % |
Красный железняк (гематит) Магнитный железняк Бурый железняк Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание -9% КМ-3. ИДЗ-1 + КМ-4. ИДЗ 2 + КМ-5. ИДЗ-3 - Выполнение всех лаб по СПО в кратчайшие сроки! -5% КМ-2. Комбинационные функциональные узлы и устройства. Лабораторная работа (DEEDS) полная + файлы - Вариант 2 (2024! новая редакция) КМ-4. Анализ организационной структуры предприятия. + КМ-5. Анализ бизнес-процесса предприятия. -22% КМ-2. Разработка простейших консольных программ с использованием ООП + КМ-4. Более сложные элементы ООП - под ключ! Шпатовый железняк (сидерит) Природно легированные руды | Fe2O3 Fe2O4 Fe2O3nH2O FeCO3 - | До 60 70 30 – 50 30 Содержат помимо железа: Ni (0,7 – 1,3) Cr (0,8 – 3,8) V (0,2) |
Железные руды перед загрузкой в доменную печь подвергаются предварительной подготовке: дроблению, промывке, обогащению, которое производится путем магнитной сеперации, а также спеканию(агломерации) мелочи и более крупные куски .В последнее время начали офлюсовыванный (самоплавкий) агломерат, получаемый спеканием железной руды с известняком, что облегчает образование шлака, снижает расход кокса на 7-20%, сокращает расход руды, повышает производительность печей на 10-25%.
Топливо при выплавке чугуна из руд должно быть кусковатым (40-80мм в поперечнике),пористым, малозольным, иметь высокую прочность и такую же удельную теплоту сгорания.
Кокс - основной вид топлива доменного процесса, на нем выплавляется около 98% всего чугуна. Кокс является продуктом сухой перегонки спекающихся сортов каменных углей. Он обладает высокой прочностью, горючестью, пористостью(50%). Недостатки кокса как топлива - его высокая зональность(9-10%) и большое содержание вредной примеси-серы(0,5-2%). Применение каменного угля в доменной печи затруднено из-за его высокой плотности и непроницаемости для газов, а также большой хрупкости при высоких температурах, что приводит к засорению печного пространства. Древесный уголь применяется только для выплавки высококачественного металла с малым содержанием серы и фосфора.
Флюсы вводятся при выплавке чугуна для понижения температуры плавления пустой породы, для шлакования золы топлива и для удаления вредных примесей. Количество и состав флюсов зависят от состава руды, пустой породы и назначения чугуна. Основные флюсы, главным образом известняк CaCО3 или доломит CaCО3.MgCO3 применяют при содержании в пустой породе большого количества кислотных оксидов(кремнезема и др.), а в топливе соединений серы. Кислые флюсы в виде кварца, кварцита, песчаника используют в тех случаях, когда в породе имеется повышенное содержание основных оксидов-магния и кальция.
Огнеупорные материалы, применяемые для внутренних частей металлургических печей, делятся на кислые (динас), основные (магнезит, доломит, хромомагнезит) и нейтральные (шамот, графит). В последнее время начали прибегать к высокоглиноземистым шамотным огнеупорам, содержащим до 45% Al2O3 и обладающим повышенной химической стойкостью и огнеупорностью при 1750 и выше, а также к хромомагнезитовым огнеупорным материалам.

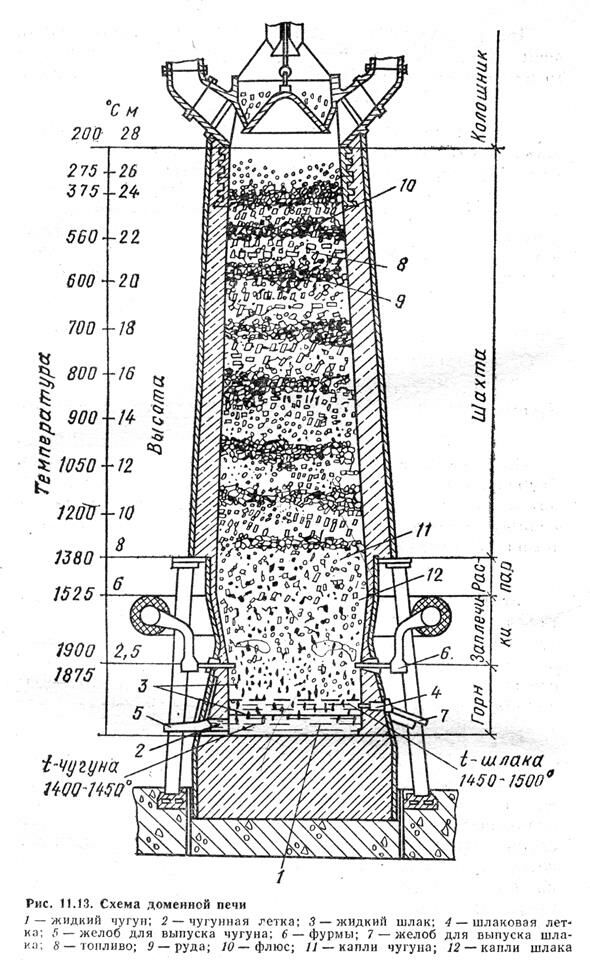

Чугун выплавляют в доменных печах, представляющих собой вертикальные шахтные печи(рис.11.13). Полезный объем современных действующих печей достигает 5000м3. Руда, агломерат, кокс и флюсы загружают в домну перемеживающимися слоями, которые постепенно передвигаются вниз под влиянием собственной массы. Горение кокса поддерживается воздухом, предварительно подогретым до 600-900 в воздухонагревателях, вдуваемым через фурмы под давлением 0,1-0,15МПа.
Чугун при доменном процессе получается в результате восстановления железа из руд по схеме
Fe2O3 Fe3O4 FeO Fe
Академик М.А.Павлов создал теорию доменного процесса, краткое изложение которой сводится к следующему. Кокс является основным источником теплоты, которая выделяется при горении
C + O2 + CO2 + 402 192Дж.
При последующем продвижении снизу вверх внутри печи CО2 встречается с кусками раскаленного кокса и тотчас же взаимодействуют с его углеродом по реакции
C+CO2=2CO157 920Дж
Эта реакция идет с поглощением теплоты. Образующийся оксид углерода является хорошим восстановителем и он энергично соединяется с кислородом, входящим в состав оксидов железа и других соединений руды. Вначале в верхней зоне доменной печи шихтовые материалы теряют влагу, становясь более пористыми, и продолжая опускаться вниз, нагреваются доменными газами, Прежде всего восстанавливаются высшие оксиды железа:
3Fe2O3 + CO2Fe3O4 + CO2 37254Дж.
Процесс восстановления продолжается по реакциям
2Fe3O4 + 2CO6FeO + 2CO2 41916Дж;
6FeO + 6CО=6Fe + 6CO2.
Кроме того закись железа соединяется с углеродом:
FeO=C + FE + CO,
После восстановления железо находится в твердом (губчатом) состоянии в смеси с пустой породой, которая делается пористой и ноздреватой. В поры восстановленного железа проникает углерод, и железо постепенно науглероживается (до 3,5-4%)
Рекомендация для Вас - 7 Формирование системы методов управления и их классификация.
3Fe + 2COFe3C + CO2.
Затем наступает расплавление науглероживанного металла, который стекает в горн доменной печи. Так как чугун соприкасается с раскаленным коксом, то насыщение железа углеродом продолжается. При доменной плавке восстанавливаются также и другие элементы, находящиеся в руде, по следующим реакциям:
SiO2 + 2C=Si + 2CO; MnO + C=Mn + CO;
P2O5 + 5C=2P + 5CO.
Эти элементы, а так же часть серы в виде FeS переходят в чугун. В ходе плавки получается шлак, который всплывает на поверхность чугуна и защищает его от окисления. Шлак выпускается через(шлаковую) верхнюю летку, расположенную выше уровня отверстия для выпуска чугуна. Затем через нижнее отверстие выпускается чугун. Для получения 1 т. чугуна расходуется примерно: руды 1,9 т.; кокса 0,6-0,8 т.; флюса 0,4 т. и марганцевой руды для удаления серы из чугуна0,1-0,12 т. Применение кислородного дутья способствует ускорению доменного процесса.
В результате доменной плавки могут быть получены различные виды чугунов: передельные идущие в основном на производство стали, их выплавляют 80-90%; литейные, предназначенные для получения чугунных отливок(8-18%). Кроме чугуна в доменных печах выплавляют ферросплавы, содержащие повышенное количество Si и Mn; ферросилиций с 9-13% Si и ферромарганец с 70-80% Mn. Ферросплавы применяются как добавки при получении стали.
