Теплообмен при кипении жидкости
Теплообмен при изменении агрегатного состояния вещества.
Теплообмен при кипении жидкости
Кипением называется процесс парообразования, характеризующийся возникновением новых свободных поверхностей раздела жидкой и паровой фаз внутри жидкости, нагретой выше температуры насыщения пара..
Характерной особенностью процесса кипения является образование пузырьков пара. Различают кипение жидкости на твердой поверхности теплообмена и кипение в объеме жидкости.
Процесс кипений на твердой поверхности может возникнуть тогда, когда температура жидкости выше температуры насыщения при данном давлении, а температура поверхности теплообмена выше температуры кипящей жидкости. Образование пузырьков пара происходит непосредственно на поверхности теплообмена.
Объемное кипение может происходить при перегреве жидкости относительно температуры насыщения при данном давлении. Объемное кипение можно получить при быстром уменьшении давления или при наличии в жидкости внутренних источников теплоты.
В теплоэнергетике обычно применяются режимы кипения на твердых поверхностях. В процесс кипения теплота от поверхности нагрева, имеющей температуру tст, превышающую tж, передается пограничному слою жидкости, а от этот слоя — массе жидкости и образующемуся пару. Пограничный слой имеет, с одной стороны, температуру стенки tст, а с другой стороны температуру кипящей жидкости, в пограничном слое жидкость перегрета Δt относительно температуры жидкости в объеме на Δt= tст - tж. С увеличением плотности теплового потока q величина Δt возрастает. При q = 22220 вт/м2 и температуре водяного насыщенного пара tп = 100о С, температура всей массы жидкости равна 100,4° С, а температура пограничного слоя - 109,1оС.
Рис. Распределение температур в объеме кипящей жидкости (t= 109.1oC; ps = 1*105 Па, q = = 22 500 Вт/м2). | Вся теплота при кипении в конечном счете расходуется на образование пара. Уравнение теплового баланса для кипенияимеет вид: Q = r*G (4-1) Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание Основы социального предпринимательства.б. Синергия -10% КМ-2. Комбинационные функциональные узлы и устройства. Лабораторная работа (DEEDS) полная + файлы - Вариант 2 (2024! новая редакция) Российско-белорусское сотрудничество в области торгово-экономических отношений 2015-2022 гг. ВКР / Дипломная работа (МТ-10) на тему "Реконструкция моталки стана 2000" где Q — тепловой ноток, Вт; г — теплота фазового перехода жидкости, Дж/кг; G - количество пара, образующегося в единицу времени в результате кипения жидкости и отводимого от ее свободной поверхности, кг/с. |
Наблюдения показывают, что пузырьки пара зарождаются только на обогреваемой поверхности в перегретом пограничном слое жидкости (из-за более высокой температуры давление паров жидкости здесь выше, чем в объеме) и только в отдельных точках. Этой поверхности называеются центрами парообразования. Центрами образования пузырьков пара являются неровности самой стенки, частицы накипи и выделяющиеся из жидкости пузырьки газа. Количество образующихся пузырьков пара будет тем больше, чем больше центров парообразования, чем больше перегрет пограничный слой, чем больше температурный напор или чем больше тепловая нагрузка поверхности нагрева.
Вследствие поверхностного натяжения давление пара внутри пузырька рп выше давления окружающей его жидкости рж. Их разность определяется уравнением Лапласа
Δр=рп-рж =
где s — поверхностное натяжение; R — радиус пузырька (в общем случае - средний радиус кривизны поверхности раздела жидкости и пара). Уравнение Лапласа выражает условие механического равновесия. Оно показывает, что поверхностное натяжение наподобие упругой оболочки «сжимает» пар в пузырьке, причем тем сильнее,
чем меньше его радиус R.
Для давления Рп =40 ат насыщенного пара имеется простая аппроксимационная формула связи Рп и температуры насыщения tн (оС):
tн= 100
Представление о порядке величин перепада давления Δр и абсолютного давления пара рп внутри пузырька для воды при неизменном внешнем давлении рж = 1,0105 Па дают расчетные данные, приведенные в табл,
Таблица
Значения Δр и рп·105, Па, для воды
R. мм | Δp | pп | R. мм | Δр | Рп |
1,0 | 0,0012 | 1,0012 | 0,01 | 0,12 | 1,12 |
0,1 | 0,012 | 1,012 | 0,001 | 1,2 | 2,2 |
Приведенные цифры показывают, что при радиусе меньше нескольких десятков микрон давление пара внутри пузырька уже заметно превышает внешнее давление. Зависимость давления пара в пузырьке от его размера накладывает особенности на условие теплового или термодинамического равновесия малых пузырьков. Пар в пузырьке и жидкость на его поверхности находятся в равновесии, если поверхность жидкости имеет температуру, равную температуре насыщения при давлении пара в пузырьке, ts (рп).
Для роста пузырьков необходимо, чтобы pн было больше давления пара в пузырьке, которое в свою очередь больше, чем меньше радиус пузырька. Поэтому начало образования пузырька пара происходит на искривленной поверхности (r>0 ) нагрева, или пузырек начинает расти на микропузырьке растворенного газа в жидкости. Увеличение шероховатости поверхности нагрева, увеличивает радиус кривизны центра парообразования, уменьшающего давление pп внутри пузырька, что приводит к уменьшению соответственно температуры перегрева Δt.
При достижении определенных размеров пузырьки пара отрываются от поверхности и всплывают наверх, а на их месте возникают новые пузырьки. Величина пузырьков пара в значительной степени зависит от смачивающей способности жидкости. При отрыве пузырька подъемная сила пузырька превышает силу поверхностного натяжения в зоне ножки пузырька, по периметру соприкосновения его с поверхностью нагрева.
Если кипящая жидкость хорошо смачивает поверхность теплообмена, то пузырек пара имеет тонкую ножку и легко отрывается (рис. а). Если кипящая жидкость не смачивает поверхность, то пузырек пара имеет толстую ножку, при этом верхняя часть-пузырька отрывается, а ножка остается на поверхности (рис. б).
Рост пузырьков до отрыва от обогреваемой поверхности и движение их после отрыва вызывают интенсивную циркуляцию и перемешивание жидкости в пограничном слое, вследствие чего резко возрастает интенсивность теплоотдачи от поверхности к жидкости. Такой режим называется пузырьковым кипением.
Если жидкость еще недогрета (при атмосферном давлении Δt < 5° С), то образующиеся на самой поверхности теплообмена пузырьки пара после отрыва сразу конденсируются, а процесс кипения ограничивается тонким пограничным слоем перегретой жидкости у поверхности. В этом случае пузырьки пара слабо перемешивают пристеночный слой и теплоотдача в основном определяется свободной конвекцией. Этот режим называют поверхностным, или конвективным, кипением.
При пузырьковом кипении площадь соприкосновения ножки пузырька пара с поверхностью нагрева весьма мала, поэтому почти вся теплота от поверхности нагрева передается пограничному слою жидкости, а от последнего путем конвекции передается в объем жидкости.

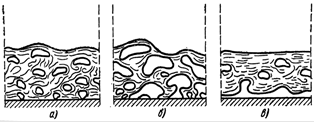

С возрастанием температурного напора или с увеличением плотности теплового потока число центров парообразования непрерывно увеличивается и, наконец, их становится так много, что отдельные пузырьки пара сливаются в сплошной паровой слой, который периодически в некоторых местах разрывается, и.образовавшийся, пар прорывается в объем кипящей жидкости. Такой режим кипения называется пленочным.
Сплошной паровой слой ввиду малой теплопроводности пара представляет большое термическое сопротивление (при р = 1 бар для воды l= 0,68, а для водяного пара lп = 0,02 вт/м град) ). Теплоотдача от стенки к жидкости резко падает, а температурный напор значительно возрастает. Коэффициент теплоотдачи при этом резко снижается и если количество передаваемой теплоты q остается неизменным, то, как следует из уравнения q == a(tст - tж). при постоянной температуре жидкости должно произойти значительное увеличение температуры стенки tст. Увеличение температуры поверхности может привести к пережогу стенки и к аварии теплообменного аппарата.
Как показывают исследования, при кипении жидкости в большом объеме в условиях свободного движения коэффициент теплоотдачи a зависит от физических свойств жидкости, температурного напора, давления и шероховатости поверхности. Форм сосуда существенного влияния на теплоотдачу не оказывает.
На рис. показан график изменения коэффициента теплоотдачи
При малых температурных напорах напорах до 5° значение коэффициента теплоотдачи
определяется условиями свободной конвекции однофазной жидкости (участок АВ). При увеличении коэффициент, теплоотдачи быстро возрастает и происходит интенсивное пузырьковое кипение. В точке К наступает изменение режима кипения. Пузырьковое кипение переходит в пленочное и при дальнейшем повышении коэффициент теплоотдачи резко падает. Этот переход сопровождается таким интенсивным образованием пузырьков, что они не успевают отрываться и образуют сплошную паровую пленку, которая изолирует жидкость от стенки, а кипение переходит в пленочное.
Величины , a и q, соответствующие моменту перехода пузырькового режима кипения в пленочный, называются критическими. Установление существования кр имеет большое практическое значение для выбора оптимального режима работы кипятильных и выпарных аппаратов. При снижении удельного теплового потока для пленочном режиме кипения наблюдается режим,, в котором происходит резкий переход от пленочного режима к пузырьковому (минимальное значение тепловой нагрузки при пленочном кипении называется второй критической плотностью теплового потока qкр2.
При атмосферном давлении для воды, кипящей на технических металлических поверхностях, момент начала пленочного кипения характеризуется температурным напором кр = tcт - tж ≈ 150°С, т. е. температура поверхности tc составляет примерно 250°С.
Все три режима кипения можно наблюдать в обратном порядке, если раскаленное массивное металлическое изделие опустить в воду для закалки. Вода закипает, вначале охлаждение тела идет относительно медленно (пленочное кипение), затем скорость охлаждения быстро нарастает (переходный режим), вода начинает периодически смачивать поверхность, и наибольшая скорость снижения температуры поверхности достигается в конечной стадии охлаждения (пузырьковое кипение).
Академик М. А. Михеев, используя данные Г. Н. Кружилина, рекомендует для р = 0,2-80 бар простые расчетные формулы для пузырькового режима кипении воды:
; ,
где: =(tст - tж) - температурный напор, град; Р - абсолютное давление пара, бар; q — плотность теплового потока, вт/м2.
Процессы генерации пара в современных котельных установках осуществляются за счет кипения воды, движущейся внутри котельных труб при высоком давлении.
Теплота к поверхности труб подводится от раскаленных продуктов сгорания топлива за счет излучения и конвективного теплообмена. Для процесса кипения жидкости, движущейся внутри ограниченного объема трубы (канала), приведенные выше условия остаются в силе, вместе с этим появляется ряд новых особенностей.
Рис. Процесс кипения с недогревом (кипение с конденсацией в ядре потока) | Богатство - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
Рис. Рис. Движение в виде однородной эмульсии (а); в виде двух самостоятельных потоков воды и пара (б, д), пузырьковый (в,г). . |
На развитие процесса может влиять скорость вынужденного движения жидкости или пароводяной смеси. Кроме того, сама структура двухфазного потока (характер распределения паровой и жидкой фаз
внутри канала) также имеет важное значение для развития процесса кипения и возникновения кризиса кипения. На рис. показаны характерные режимы течения пароводяной смеси в трубах. В зависимости от содержания пара, скорости движения смеси, диаметра трубы и ее расположения в пространстве характер движения оказывается различным: в виде однородной эмульсии (рис. 4-4,а), в виде двух самостоятельных
потоков воды и пара (рис. 4-4, б, 3). В одних случаях при этом вода движется по периферии у стенки в форме пленки, а пар в центральной части трубы (рис. 4-4, б), в других получается раздельное движение — жидкость в одной, а пар
в другой части трубы (рис. 4-4, д).
