Несимметричный мультивибратор (автоколебательный)
t1 = R3*C
t2 = R4*C
Если t1 > t2, то t1 > t2
С помощью VD1 и VD2 и R3 и R4 обеспечиваются разные постоянные времени заряда и разряда С.
Когда Uвых > 0, VD1 – открыт, VD2 – закрыт, заряд идет через R3.
Обратите внимание на лекцию "25 Введение".
Когда Uвых < 0, VD1 – закрыт, VD2 – открыт, разряд через R4.

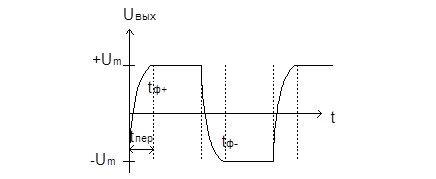

Временная диаграмма МВ с учетом переходных процессов переключения самого ОУ. Переключение реального ОУ происходит не мгновенно, а в течение какого - то времени t = tпер, которое определяется конечным быстродействием самого ОУ.
tпер @ 2Um/Vu
Vu – скорость переключения [В/мксек]
tпер ~ 1¸100 мкс
