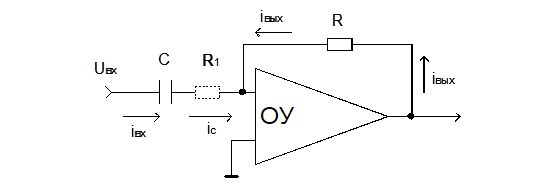

Схема дифференцирования на оу
ic = -iвых
ic = iвх = C*(dUвх(t)/dt)
Обратите внимание на лекцию "31 Обратное преобразование Лапласа".
iвых = Uвых(t)/R
Uвых(t) = -RC(dUвх(t)/dt)
RС = tд – постоянная времени дифференцирования.
Погрешности ОУ, в частности его конечное быстродействие, приводят к погрешностям дифференцирования.
В реальных дифференциаторах на входе последовательно с С обычно используется дополнительный резистор, который ограничивает входные токи при скачке напряжения Uвх с целью устранения перегрузки ОУ.
Однако использование R1 сужает диапазон дифференцирования.
