Сумматор - устройство, предназначеное для формирования напряжения, равного усиленной алгебраической сумме нескольких входных сигналов, т.е. устройство, которое выполняет математическую операцию суммирования.

Инвертирующий сумматор

U_BX=0;

U_BXU=0;

При R₁=R₂=R₃=R

При R_ОС=R/n               - усреднитель.

Рекомендуемые материалы

Схема сложения-вычитания

Для обеспечуния работоспособности такой схемы необходима сумма коэффициентов передачи по неинвертирующему входу должна быть равна сумме коэффицинтов по инвертирующему входу:

Если коэффициенты усиления равны, необходимо включить между инвертирующим входом и землёй дополнительный резистор Rдоп.

Неинвертирующий сумматор

В случае невыполнения этого условия баллансировка производится резистором R₁. При отсутствии R’ Кui=1+Rос/Ri

Влияние параметров реального ОУ на его работу

Т.к. Rвх ≠  ∞ => Iвх  ≠ 0 и ∆Iвх =[Iвхu-Iвхн]

Наличие входных токов нарушает условие для получения коэффициента усиления для схем с ОУ. Из-за этих токов на входе существует некоторое Uсм и даже при Uвх = 0 и Uвых ≠ 0

Приможно скомпенсировать погрешность,  вызванную наличием Iвх (теоритически).

Но на практике добиться коррекции с помощью одного Rкор очень сложно.

Необходимо применять другие схемы

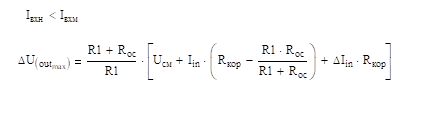

Максимальная погрешность выходного сигнала, которая увеличивает неидеальность параметров ОУ

Вам также может быть полезна лекция "Вертикальные внутриполитические конфликты".

R4-Ограничитель тока

Uвхн должно быть равно падению напряжения на R3, т.е. Uкор

R5<<R4
