Основные способы импульсно-кодовой модуляции

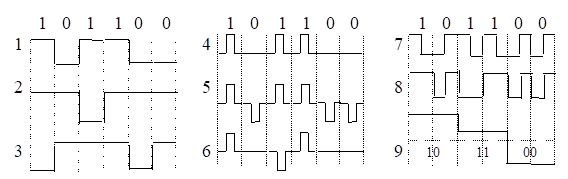

Кодирование БВН – без возврата к нулю (nonreturn zero).
1. NRZ-L (level – уровень). «1»- высокий уровень, «0»-низкий
2. NRZ-M (mark – метка). При появлении «1» уровень изменяется, при появлении «0» – сохраняется.
3. NRZ-S (space – пауза). При появлении «0» уровень изменяется, при появлении «1» - сохраняется.
Варианты 2, 3 называют также дифференциальным кодированием: сигнал зависит не от абсолютного значения текущего бита, а от его изменения по отношению к предыдущим битам.
Кодирование ВН – с возвратом к нулю.
4. Униполярное. «1» - импульс в середине такта, «0» - нет сигнала.
Рекомендуемые материалы
5. Биполярное. Импульсы разной полярности представляют «1» и «0».
6. ЧПИ (AMI – alternate mark inversion) – чередование полярности импульса при появлении очередной «единицы». «0» – нет импульса.
Применяется ряд вариантов кодирования ЧПИ: без ограничения числа последовательных нулей и с ограничением (HDB3 – после трех нулей вводят импульс с полярностью, задаваемой по определенным правилам, B6ZS – пакет из шести нулей заменяют комбинацией импульсов).
Фазовое кодирование.
"Экономика и социология как основные науки о труде" - тут тоже много полезного для Вас.
7. Манчестерский код (bi-j-L, bi-phase-level, двухфазный уровень). «1»- импульс в первой половине такта, «0» – во второй половине.
8. Код CMI (coded mark inversion, код bi-j-s). «1»- уровень сигнала изменяется по отношению к предыдущей единице, «0»- в такте подается пара из отрицательного и положительного импульсов.
Многоуровневое кодирование.
9. Код 2B1Q – амплитудно-импульсная четырехуровневая модуляция без возврата к нулю. Уровень определяется содержанием дибита.
При выборе метода кодирования учитываются: наличие постоянной составляющей, способность к самосинхронизации, полоса частот, помехоустойчивость при данном отношении сигнал-шум, возможность выявления ошибок без введения избыточности.
