Синхронизатор
Синхронизатор
ПРД - передатчик
ПРМ – приёмник
АП – антенный переключатель
ВУ – видео усилитель
СМ – смеситель
ММД – канал формирования масштабных меток дальности.
Синхронизатор управляет работой всех каскадов и устройств МНРЛС. После поступления импульса от синхронизатора передатчик формирует зондирующий импульс радиочастоты заданной длительности и длинны волны. Этот импульс через антенный переключатель поступает в антенну и излучается. Отраженный сигнал принимается антенной, через АП поступает в приёмник, где он усиливается, детектируется и подается на видео усилитель. ВУ преобразует сигнал в вид удобный для отображения на ЭЛТ, т.е. усиливает до необходимого значения, дискретирует по уровню. Обычно используют три уровня: нулевой, средний и максимальный. Синхронизатор также запускает канал формирования ММД, необходимых для определения по экрану радиолокатора расстояние до объекта. ММД представляющие собой импульсы через интервал времени. ММД вместе с сигналом СМ поступает на ЭЛТ. Далее этот сигнал отображается на линии развертки. Линия развертки перемещается по экрану РЛС синхронно с перемещением антенны.
Рекомендуемые материалы
Для стабилизации плоскости сканирования антенны на РЛС поступают сигналы от гироскопических датчиков, несущих информацию о пространственном положение ВС. Антенна РЛС устанавливается, таким образом, чтобы сохранить плоскость сканирования в горизонтальной плоскости. РЛС имеет следующие режимы работы:
· готовность;
· земля;
· метео;
· контур;
Рекомендация для Вас - 110 Особенности рассмотрения дел о признании гражданина безвестно отсутствующим, объявлении умершим.
· снос.

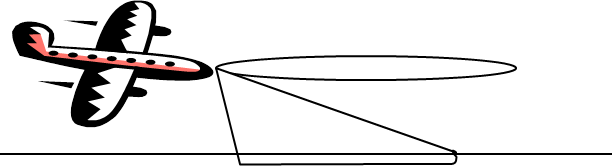

РЛС имеет два вида диаграммы направленности излучения:
· узкий луч;
· веерная.
Веерная диаграмма направленности используется в режиме “Земля”.
