Курсовая работа БДС: Вариант БДС1447а - Курсовой проект "Привод ленточного транспортера" вариант 1447

Консультант: Блинов Д.С.

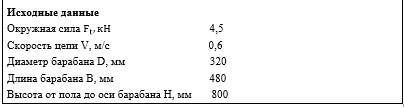

Условие:




Содержание файлов:
- Чертежи, выполненные в программе КОМПАС (чертеж общего вида, сборочный чертеж, чертежи приводного вала, муфты, тихоходного вала и червячного колеса)
- Спецификации сборочного чертежа и чертежа общего вида

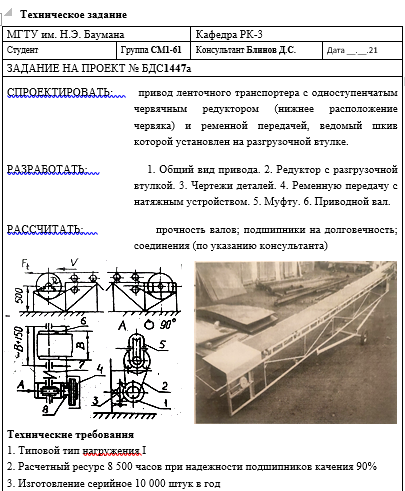

- РПЗ в формате docx, содержание, которого представлено ниже:Техническое задание. 4
Введение. 6

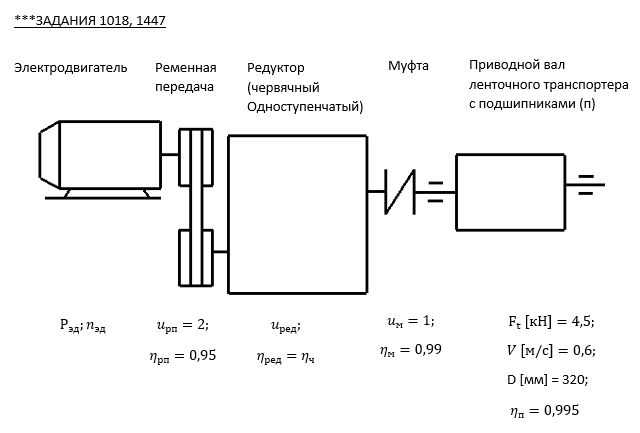

1. Кинематический расчет привода. 7
1.1. Определение параметров приводного вала. 7
1.2. Определение параметров выходного тихоходного вала редуктора. 7
1.3. Выбор электродвигателя. 7
2. Расчёт червячной передачи. 8
2.1. Расчет на ЭВМ... 8
2.2. Результаты расчета зубчатых передач. 10
3. Эскизное проектирование. 11
3.1. Предварительный расчет диаметров валов. 11
3.1.1. Быстроходный вал. 11
3.1.2. Тихоходный вал. 11
3.2. Выбор типа и схемы установки подшипников. 11
3.3. Составление компоновочной схемы.. 12
4. Конструирование червячного и колеса червяка. 13
4.1. Конструирование червячного колеса. 13
4.2. Конструирование червяка. 14
5. Подбор подшипников на заданный ресурс. 15
5.1. Подшипники для быстроходного вала. 15
5.2. Подшипники для тихоходного вала. 18
5.3. Подшипники для приводного вала. 21
6. Расчет соединений. 23
6.1. Шлицевые соединения. 23
6.2. Шпоночные соединения. 23
6.3. Резьбовые соединения. 24
7. Расчёт валов на статическую прочность и сопротивление усталости. 27
7.1. Расчёт быстроходного вала. 27
7.2. Расчет тихоходного вала. 31
7.3. Расчет приводного вала. 35
8. Проектирование корпуса и крышек. 39
8.1. Проектирование корпуса. 39
8.2. Проектирование крышки корпуса. 41
9. Выбор смазочных материалов и системы смазывания. 42
10. Расчет ременной передачи. 44
11. Расчет муфты.. 45
12. Порядок сборки редуктора, выполнение необходимых регулировочных работ. 47
В РПЗ также приложены проектные расчеты.
