Сопротивление излучения. КНД.
Действующая длинна симметричного вибратора
Мощность излучения симметричного вибратора
Эта формула связывает мощность излучения с квадратом тока через сопротивление излучения.
Для определения воспользуемся методом вектора Пойнтинга. В соответствии с этим методом симметричный вибратор окружается сферой радиусом , центр сферы совпадает с центром симметричного вибратора.
Рис. 21. Сферические координаты площадки излучения
Полагая
После интегрирования получается формула, которую в 1924 году получил Баллангайн.
,
где постоянная Эйлера
– интегральный синус
– интегральный косинус
(См. в Янке Е., Эмде Ф. «Специальные функции»)

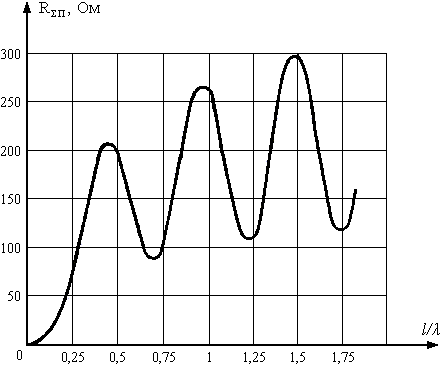

Рис. 22.Сопротивление излучения тонкого симметричного вибратора, отнесенное к току в пучности, в зависимости от
