Жидкость и силы действующие на нее

1.2. Жидкость и силы действующие на нее

Жидкостью в гидравлике называют физическое тело способное изменять свою форму при воздействии на нее сколь угодно малых сил. Различают два вида жидкостей: жидкости капельные и жидкости газообразные (рис.1.2). Капельные жидкости представляют собой жидкости в обычном, общепринятом понимании этого слова (вода, нефть, керосин, масло и.т.д.). Газообразные жидкости - газы, в обычных условиях представляют собой газообразные вещества (воздух, кислород, азот, пропан и т.д.).

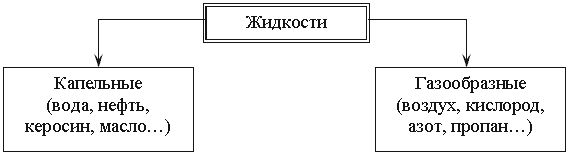

Рис. 1.2. Виды жидкостей

Основной отличительной особенностью капельных и газообразных жидкостей является способность сжиматься (изменять объем) под воздействием внешних сил. Капельные жидкости (в дальнейшем просто жидкости) трудно поддаются сжатию, а газообразные жидкости (газы) сжимаются довольно легко, т.е. при воздействии небольших усилий способны изменить свой объем в несколько раз (рис.1.3).

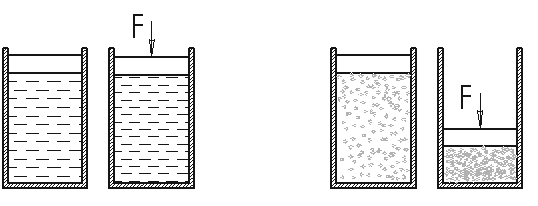

Рис. 1.3. Сжатие жидкостей и газов

В гидравлике рассматриваются реальная и идеальная жидкости. Идеальная жидкость в отличие от реальной жидкости не обладает внутренним трением, а также трением о стенки сосудов и трубопроводов, по которым она движется. Идеальная жидкость также обладает абсолютной несжимаемостью. Такая жидкость не существует в действительности, и была придумана для облегчения и упрощения ряда теоретических выводов и исследований.

На жидкость постоянно воздействуют внешние силы, которые разделяют на массовые и поверхностные.

Рекомендуемые материалы

Массовые: силы тяжести и инерции. Сила тяжести в земных условиях действует на жидкость постоянно, а сила инерции только при сообщении объему жидкости ускорений (положительных или отрицательных).

Поверхностные: обусловлены воздействием соседних объемов жидкости на данный объем или воздействием других тел.

Рассмотрим сосуд, наполненный жидкостью. Если выделить в нем бесконечно малый объем жидкости, то на этот объем будут действовать силы со стороны соседних таких же бесконечно малых объемов (рис.1.4). Кроме этого на свободную поверхность жидкости действует сила атмосферного давления P_атм и силы со стороны стенок сосуда.

Рис. 1.4. Поверхностные силы

Если на жидкость действует какая-то внешняя сила, то говорят, что жидкость находится под давлением. Обычно для определения давления жидкости, вызванного воздействием на нее поверхностных сил, применяется формула

где F - сила, действующая на жидкость, Н (ньютоны);
S - площадь, на которую действует эта сила, м² (кв.метры).

Если давление Р отсчитывают от абсолютного нуля, то его называют абсолютным давлением Р_абс. Если давление отсчитывают от атмосферного, то оно называется избыточным Р_изб. Атмосферное давление постоянно Р_а = 103 кПа (рис.1.5).

Рекомендуем посмотреть лекцию "Журналистика (буржуазно-демократическое государство)".

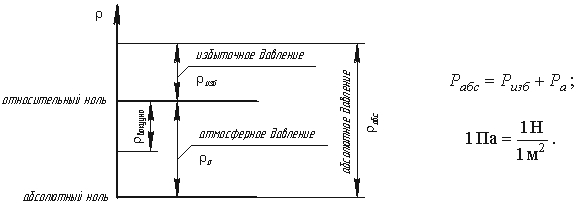

Рис. 1.5. Схема к определению давлений

За единицу давления в Международной системе единиц (СИ) принят паскаль - давление вызываемое силой 1 Н, равномерно распределенной по нормальной к ней поверхности площадью 1 м²:

1 Па = 1 Н/м² = 10^-3 кПа = 10^-6 МПа.

Размерность давления обозначается как "Па" (паскаль), "кПа" (килопаскаль), "МПа" (мегапаскаль). В технике в настоящее время продолжают применять систему единиц МКГСС, в которой за единицу давления принимается 1 кгс/м².

1 Па = 0,102 кгс/м² или 1 кгс/м² = 9,81 Па.
