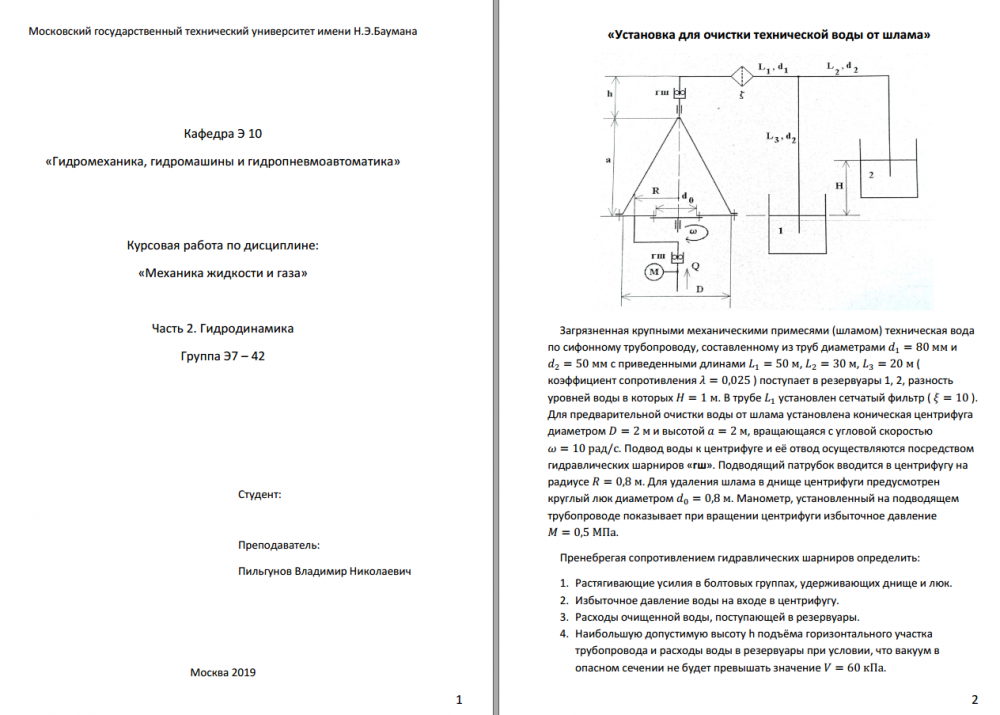

Курсовая работа: Установка для очистки технической воды от шлама
Описание
Загрязненная крупными механическими примесями (шламом) техническая вода по сифонному трубопроводу, составленному из труб диаметрами

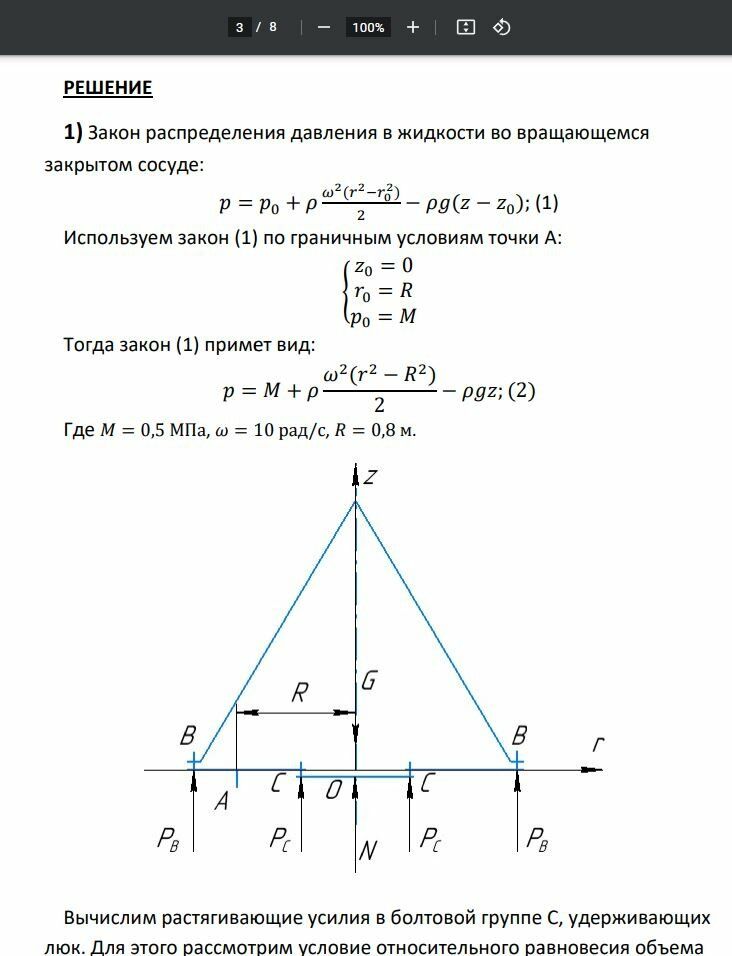

Загрязненная крупными механическими примесями (шламом) техническая вода по сифонному трубопроводу, составленному из труб диаметрами 80 мм и =50 мм с приведенными длинами 퐿ଵ=50 м, 퐿ଶ=30 м, =20 м ( коэффициент сопротивления 휆=0,025 ) поступает в резервуары 1, 2, разность уровней воды в которых 퐻=1 м. В трубе 퐿ଵ установлен сетчатый фильтр ( 휉=10 ). Для предварительной очистки воды от шлама установлена коническая центрифуга диаметром 퐷=2 м и высотой 푎=2 м, вращающаяся с угловой скоростью 휔=10 рад/с. Подвод воды к центрифуге и её отвод осуществляются посредством гидравлических шарниров «гш». Подводящий патрубок вводится в центрифугу на радиусе 푅=0,8 м. Для удаления шлама в днище центрифуги предусмотрен круглый люк диаметром 푑=0,8 м. Манометр, установленный на подводящем трубопроводе показывает при вращении центрифуги избыточное давление 푀=0,5 МПа. Пренебрегая сопротивлением гидравлических шарниров определить: 1.Растягивающие усилия в болтовых группах, удерживающих днище и люк. 2.Избыточное давление воды на входе в центрифугу. 3.Расходы очищенной воды, поступающей в резервуары. 4.Наибольшую допустимую высоту h подъёма горизонтального участка трубопровода и расходы воды в резервуары при условии, что вакуум в опасном сечении не будет превышать значение 푉=60 кПа
