Классификация гидравлических машин

КЛАССИФИКАЦИЯ ГИДРАВЛИЧЕСКИХ МАШИН

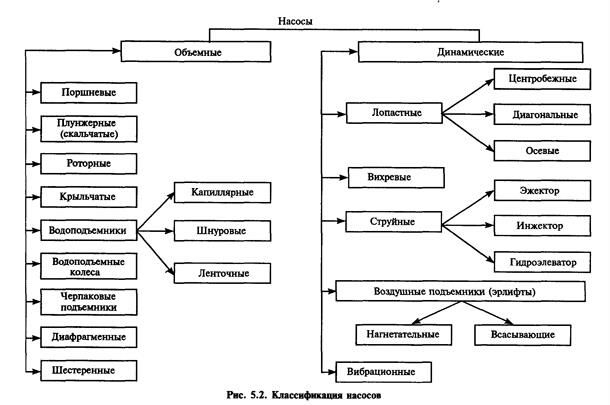

Насосы согласно ГОСТ 17398 по принципу действия и кон­струкции делятся на две основные группы — динамические и объемные (таблица).

К динамическим относят насосы, в которых жидкость в камере движется под силовым воздействием и имеет постоянное сообщение с входным и выходным патрубками. Это силовое воздействие осуществляется с помощью рабочего колеса, сообщающего жидкости кинетическую энергию, трансформируемую в энергию давления. Динамическими являются насосы лопастные, электромагнитные, трения и инерции.

К объемным относят насосы, в которых сообщение энергии жидкости осуществляется по принципу механического периодического вытеснения жидкости рабочим телом, создающим в процессе перемещения определенное давление жидкости. В объемных насосах жидкость получает энергию в результате периодического изменения замкнутого объема, который попеременно сообщается то с входом, то с выходом насоса. Объемными являются насосы поршневые, плунжерные, диафрагменные, роторные и шестеренные.

Лопастными называют насосы, в которых передача энергии осуществляется с помощью вращающегося лопастного колеса (которое служит их рабочим органом), путем динамического взаимодействия лопастей колеса с обтекающей их жидкостью. Лопастными являются насосы центробежные, осевые и диагональные.

Центробежными называют лопастные насосы с движением жидкости через рабочее колесо от центра к периферии, осевыми —лопастные насосы (ГОСТ 9366) с движением жидкости через рабочее колесо в направлении его оси. Рабочие колеса осевых насосов состоят из нескольких винтовых полостей, имеющих форму лопастей пропеллера.

Насосы трения и инерции представляют собой группу дина­мических насосов, в которых передача энергии жидкости осуществляется силами трения и инерции. Сюда относят вихревые, шнековые, лабиринтные, червячные и струйные насосы.  Лопастные насосы классифицируют также по напору, мощности и коэффициенту быстроходности.

По напору (м ст. жидкости) различают насосы: Низконапорные до 20 м, средненапорные от 20 до 60, высоконапорные свыше 60.

По мощности (кВт) насосы могут быть микронасосы до 0,4, мелкие до 4, малые до 100 при подаче 0,5 м³/с, средние до 400, крупные свыше 400 при подаче выше 0,5 м³/с, уникальные свыше 8000 при подаче свыше 20 м³/с.

Рекомендуемые материалы

По коэффициент быстроходности

"49. Расследование НС с легким исходом" - тут тоже много полезного для Вас.

,

где n — частота вращения, об/мин; Q — подача, м³/с; H— напор, м.

В этой формуле под напором Н для многоступенчатых насо­сов понимают напор, развиваемый одним колесом (ступенью). Если насос имеет рабочее колесо с двухсторонним входом, подставляют значение Q, равное половинной их подаче. Коэффициент быстроходности представляет собой наиболее полную гидравлическую характеристику центробежных насосов, позволяет классифицировать насосы не по одному какому-нибудь отдельному параметру (подаче, напору или частоте вращения), а по их совокупности и дает основание для сравнения различных типов насосов и выбора насоса, наиболее пригодного для работы в заданных условиях. Для лопастных насосов различных типов значения n_s об/мин приведены ниже:

Центробежные бывают тихоходные 50…80, нормальные 80…150, быстроходные 350….500. У диагональных насосов коэф. быстроходности находится в пределах 350…500, а у осевых 500…1500.

Коэффициент быстроходности n_s определяет и форму рабоче­го колеса насоса. В качестве примера рассмотрим колеса насосов различной быстроходности. Тихоходное колесо характеризуется тем, что выходной диаметр намного больше входного и колесо имеет относительно малую ширину. С увеличением быстроходности эта разница сокращается, ширина растет и далее коллесо переходит в диагональное и осевое.
