2. Основные технологические решения при разработке нефтяных месторождений с заводнением и их геологическое обоснование

2.1.ВЫДЕЛЕНИЕ ЭКСПЛУАТАЦИОННЫХ ОБЪЕКТОВ

Эксплуатационным объектом называют  пласт или группу пластов, предназначенных для разработки одной серией добывающих скважин при обеспечении возможности регулирования разработки каждого из пластов или зональных интервалов (объектов разработки) отдельно.

Эксплуатационный объект, в который объединяются несколько пластов одной залежи или несколько залежей различных продуктивных пластов, следует называть многопластовым эксплуатационным объектом.

Под объектом разработки понимают отдельный пласт или зональный интервал эксплуатационного объекта, по которому осуществляется контроль и регулирование разработки. Следовательно, эксплуатационный объект может состоять из нескольких объектов разработки.

Каждый эксплуатационный объект разбуривается по определенной системе. Устанавливаются определенные расстояния между добывающими скважинами, их взаимное расположение, параметры сетки скважин. При определении порядка ввода эксплуатационных объектов в разработку решается вопрос об определенной системе расположения скважин по разрезу месторождения. В этом случае обычно вводится понятие «серия» скважин, оно отображает порядок разбуривания месторождения добывающими скважинами по разрезу, т.е. в пределах этажа нефтеносности или этажа разработки.

Анализ материалов по методике и практике выделения эксплуатационных объектов в нашей стране, а также в целом ряде зарубежных стран позволяет сделать вывод, что при их выделении следует учитывать пять групп факторов:

1. геолого-промысловые;

2. гидродинамические;

3. технические;

4. технологические;

Рекомендуемые материалы

5. экономические

Односторонний учет только одной из этих групп не позволяет объективно подойти к выделению эксплуатационных объектов.

Геолого-промысловые факторы. Из этой группы учитываются следующие:

1. возможность и однозначность расчленения разреза месторождения, корреляция отложений и выделения продуктивных пластов;

2. литологическая характеристика продуктивных пластов;

3. общая, эффективная и нефтенасыщенная мощности продуктивных пластов;

4.  коллекторские свойства пластов по керну и промыслово-геофизическим данным;

5. результаты опробования, оценка фильтрационных параметров продуктивных пластов гидродинамическими методами;

6. физико-химические свойства нефти, газа и воды;

7. мощность промежуточных толщ между продуктивными пластами, мощность покрышек;

8. методика определения ВНК и соотношение площадей в пределах внешних контуров нефтегазоносности;

9.  запасы нефти и газа в продуктивных пластах и их соотношение по разрезу месторождения;

10. первоначальные пластовые давления в залежах и их соотношение по разрезу месторождения;

11. гидрогеологическая характеристика и режим залежей.

Гидродинамические факторы. Гидродинамические расчеты при выделении ЭО применяются для решения ряда задач, важнейшими из которых являются:

1. установление годовой добычи по залежи каждого пласта:

2. определение динамики добычи нефти по каждому пласту до конца разработки;

3. установление продуктивности и затем годовой добычи объединяемых в один эксплуатационный объект продуктивных пластов;

4. оценка динамики добычи нефти, воды в целом по месторождению;

5. расчет обводнения скважин, залежей и эксплуатационных объектов;

6. определение продолжительности отдельных стадий разработки месторождения;

7. нахождение оптимального уровня добычи нефти по месторождению с учетом его по залежи каждого пласта, объекта эксплуатации при условии обеспечения плановых заданий.

Технические факторы.

1. Способ и технические возможности эксплуатации. Не рекомендуется объединять в один объект эксплуатации залежей пласты с различным способом эксплуатации.

2. Выбор диметра эксплуатационных колонн

3. Выбор диаметра НКТ и т.д.

4. Технологические факторы

5. выбор сетки добывающих скважин каждого объекта эксплуатации.

6. выбор метода поддержания пластового давления.

7. возможность применения различных методов повышения нефтеотдачи.

Таким образом, выделение эксплуатационных объектов разработки является оптимизационной задачей.

Обычно проводят в два этапа. На первом этапе рассматривают геолого-геофизические особенности, благоприятствующие и препятствующие объединению в группы пластов для совместной разработки; на втором этапе этот вопрос решают с учетом технологических и экономических факторов.

Показателем характеризующим технологический эффект, возникающий в результате объединения нескольких пластов для совместной эксплуатации может быть принят коэффициент продуктивности скважин, эксплуатирующих несколько пластов совместно Кпр. совм, который интегрально характеризует условия эксплуатации данной скважины.

В процессе разработки многопластовых эксплуатационных объектов нефтяных месторождений различных нефтегазодобывающих районов страны было замечено, что среднее значение коэффициентов продуктивности скважины Кпр. совм, эксплуатирующих несколько пластов совместно, меньше суммы средних значений коэффициентов продуктивности скважин, эксплуатирующих те же пласты отдельно, т.е.

где -среднее значение коэффициентов продуктивности скважин, эксплуатирующих только i-тый пласт (i=1,2,...,n); n-число пластов, объединенных в эксплуатационный объект.

Причинами снижения коэффициента продуктивности Кпр. совм являются:

1. нелинейный характер фильтрации жидкости;

2. характер работы различного типа подъемников и потерь нефти за счет гидравлических сопротивлений;

3. взаимовлияние пластов, обусловленное распредилением давления по объему многопластового ЭО, зависящего от изменения геолого-промысловых признаков по площади и по разрезу пластов.

4. Величины средних коэффициентов продуктивности при совместной эксплуатации пластов Кпр.совм будет тем меньше, чем больше пластов объединяется в ЭО и чем больше разница в геолого-промысловых характеристиках пластов.

2.2.

ГЕОЛОГИЧЕСКОЕ ОБОСНОВАНИЕ ВЫБОРА ВИДА ЗАВОДНЕНИЯ

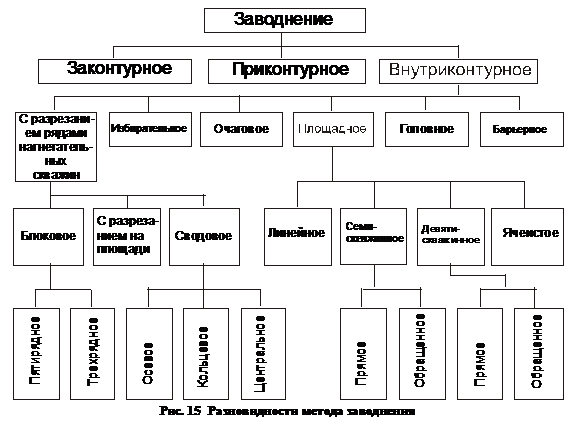

Применяемые виды заводнения показаны на рис. 15. Выбор вида заводнения определяется типом залежи, размерами залежи и ее водонефтяной зоны, вязкостью пластовой нефти, типом породы-коллектора и ее проницаемостью, степенью неоднородности пластов, строением залежи в зоне ВНК, наличием дизъюнктивных нарушений и др.

Ниже приводятся краткая характеристика различных видов заводнения и геологические условия, для которых они в основном могут рекомендоваться.

Законтурное заводнение.

При этой разновидности заводнения вода нагнетается в законтурную водоносную часть продуктивного пласта (рис. 16). С целью приближения нагнетательных скважин к зоне отбора их следует располагать как можно ближе к внешнему контуру нефтеносности. Механизм вытеснения нефти из пласта водой при этом примерно тот же, что и при природном водонапорном режиме. Метод применим для разработки нефтяных и газонефтяных объектов. Он достаточно эффективен при небольшой ширине залежей (до 5— 6 км), малой относительной вязкости пластовой нефти (до 2—3), высокой проницаемости коллектора (0,4—0,5 мкм² и более), сравнительно однородном строении продуктивного пласта, хорошей сообщаемости залежи с законтурной областью. Более широко законтурное заводнение апробировано на залежах пластового типа, но при указанных условиях получены положительные результаты и на залежах массивного типа, в том числе и в карбонатных коллекторах.

Применение рассматриваемого вида заводнения в названных весьма благоприятных геологических условиях позволяет добиваться высокой нефтеотдачи (до 60 % и иногда выше) при расположении добывающих скважин в основном в пределах внутреннего контура нефтеносности. При этом нефть из водонефтяной зоны может быть вытеснена к забоям добывающих скважин нагнетаемой водой. Таким путем без существенного увеличения потерь нефти в пласте могут быть сокращены количество скважин для разработки объекта и объемы попутной (отбираемой вместе с нефтью) воды.

Для разработки нефтяной части нефтегазовой залежи законтурное заводнение может быть применено как в сочетании с использованием энергии свободного газа, так и при обеспечении неподвижности ГНК путем регулируемого отбора газа из газовой шапки.

При этом виде заводнения на одну нагнетательную скважину обычно приходится четыре-пять добывающих скважин. В целом законтурное заводнение в настоящее время применяется ограниченно, поскольку залежи с указанной характеристикой встречаются нечасто.

Приконтурное заводнение.

При этом виде заводнения нагнетательные скважины располагают на некотором удалении от внешнего контура нефтеносности в пределах водонефтяной зоны залежи (рис. 17). Применяется в основном при той же характеристике залежей, что и законтурное заводнение, но при значительной ширине водонефтяной зоны, а также при плохой гидродинамической связи залежи с законтурной зоной.

Значительная ширина водонефтяных зон чаще свойственна залежам платформенного типа. Плохая связь залежи с водоносной частью пласта может быть обусловлена ухудшением проницаемости пласта вблизи ВНК или наличием под ним или на его уровне водонепроницаемого экрана. Присутствие такого экрана особенно характерно для залежей в карбонатных коллекторах, где вторичные геохимические процессы могут приводить к закупорке пустот минеральными солями, твердыми битумами и др.

По принципам расположения скважин, соотношению числа добывающих и нагнетательных скважин, подходу к разработке газонефтяных залежей, значениям достигаемой нефтеотдачи приконтурное заводнение приближается к законтурному.

Внутриконтурное  заводнение.

Внутриконтурное заводнение представлено целым рядом разновидностей. При разрезании залежи рядами нагнетательных скважин закачка воды в пласты производится через нагнетательные скважины, расположенные в пределах самой залежи рядами, называемыми разрезающими рядами или линиями разрезания. Обычно все скважины разрезающего ряда после бурения непродолжительно эксплуатируются на нефть при возможно более высоких дебитах. Это дает возможность очистить призабойную зону пласта и снизить пластовое давление в ряду, т. е. создает условия для успешного освоения скважин под закачку воды. Затем скважины через одну осваивают под нагнетание, продолжая интенсивную добычу нефти из промежуточных скважин ряда. Это способствует перемещению нагнетаемой в пласт воды вдоль разрезающего ряда. После обводнения промежуточных скважин они также переводятся под закачку воды. При такой технологии освоения скважин разрезающего ряда вдоль него в пласте создается полоса воды. Добывающие скважины при этой разновидности заводнения располагают в рядах, параллельных разрезающим рядам. Отбор нефти из добывающих скважин и продолжающееся нагнетание воды в скважины разрезающего ряда обусловливают расширение полосы воды, созданной вдоль ряда, и перемещение ее границ в направлении к добывающим рядам. Таким путем обеспечиваются вытеснение нефти водой и перемещение ее в пласте к добывающим скважинам.

Рассматриваемый вид заводнения применяют на залежах пластового типа с параметрами пластов и нефтей, указанными для законтурного заводнения, но с большой площадью нефтеносности, а также на залежах разных размеров при практически повсеместном залегании пласта-коллектора, но при невысокой его проницаемости, повышенной вязкости нефти или ухудшении условий фильтрации у ВНК.

Как видно из рис. 15, выделяют несколько подвидов разрезания—разрезание на площади, блоковое и сводовое (центральное).

Разрезанием эксплуатационного объекта на площади

При заводнении с разрезанием эксплуатационного объекта на площади самостоятельной разработки разрезающие ряды располагают таким образом, чтобы выделить площади самостоятельной разработки, значительно различающиеся по геолого-промысловой характеристике (участки с разным количеством пластов в эксплуатационном объекте, с разной продуктивностью разреза, с различным характером нефтеводонасыщения и т. д.).

Так, при весьма большой площади нефтеносности эксплуатационного объекта и многопластовости продуктивного горизонта в условиях общего для всех пластов ВНК количество нефтенасыщенных пластов уменьшается от свода залежи к периферии. В этих условиях возможно реализовать разрезание эксплуатационного объекта на площади с разным количеством нефтенасыщенных пластов. Большое преимущество системы разработки с разрезанием объекта на площади—возможность начинать проектирование и разработку с площадей наиболее продуктивных и с наибольшими запасами. Применение рассматриваемой разновидности заводнения возможно при условии, что ко времени ввода в разработку месторождение разведано достаточно хорошо, так что известно положение начальных внешних и внутренних контуров нефтеносности по всем пластам объекта.

Блоковое заводнение.

При блоковом заводнении нефтяную залежь разрезают рядами нагнетательных скважин на полосы (блоки), в пределах которых размещают ряды добывающих скважин такого же направления. При вытянутой форме залежи ряды скважин располагают обычно перпендикулярно к ее длинной оси (рис. 18). При «круговой» форме залежей, особенно с обширными площадями нефтеносности, направление рядов скважин выбирают с учетом зональной неоднородности продуктивных пластов — в крест выявленной по данным разведки превалирующей ориентации зон с повышенной мощностью (и, как правило, с повышенной пористостью и проницаемостью) коллекторов (рис. 19). В результате достигается пересечение всех зон, содержащих основную часть запасов нефти, линиями разрезания и, следовательно, обеспечение большего влияния в них закачки воды. При ином направлении блоков, принятом без учета данных о границах зон разной продуктивности, разрезающие ряды в значительной части могут оказаться на участках с пониженной проницаемостью пласта, что обусловит низкую приемистость значительной части нагнетательных скважин и отсутствие в части высокопродуктивных зон воздействия нагнетаемой воды.

При проектировании систем разработки с рассматриваемым видом заводнения особое внимание следует уделять обоснованию ширины блоков и количеству рядов добывающих скважин в блоке. Ширину блоков выбирают от 4 до 1,5 км в соответствии с уменьшением гидропроводности пласта. Уменьшение ширины полос при прочих равных условиях повышает активность системы заводнения благодаря возрастанию перепада давления на единицу ширины блока, что позволяет частично компенсировать пониженную продуктивность залежи. Во избежание значительных потерь нефти в центральных частях блоков (на участках стягивания контуров нефтеносности) в пределах блока располагают обычно нечетное количество рядов добывающих скважин, при этом внутренний ряд обычно играет роль «стягивающего». При повышенной ширине блоков (3,5—4 км) принято располагать пять рядов добывающих скважин, при меньшей ширине (1,6—3 км) —три ряда. В зависимости от количества рядов добывающих скважин блоковое заводнение называют пятирядным или трехрядным. Уменьшение количества добывающих рядов в сочетании с сужением блока также повышает активность системы за счет увеличения горизонтального градиента давления и уменьшения количества добывающих скважин, приходящихся на одну нагнетательную. При пятирядной и трехрядной системах последний показатель соответственно составляет около 5 и 3.

Следует отметить, что могут быть и отступления от приведенных общих правил выбора структуры блоковых систем. Так, система с узкими блоками и трехрядным размещением скважин может быть применена и на высокопродуктивном эксплуатационном объекте при необходимости разработки его высокими темпами или с целью обеспечения продолжительного периода фонтанной эксплуатации при больших трудностях перевода скважин на механизированный способ подъема жидкости, а также в некоторых других случаях.

На залежах с широкими водонефтяными зонами всю систему разработки с разрезанием следует распространять и на водонефтяную зону, за исключением самых внешних ее частей с небольшой нефтенасыщенной мощностью. В некоторых случаях при монолитном строении высокопроницаемых пластов в приконтурной зоне залежи более успешным может быть вариант с комбинированным заводнением, при котором периферийная неразбуренная зона может быть расширена вплоть до изопахиты нефтенасыщенной мощности 4—6 м. Система разработки с разрезанием залежи, распространенная до этой изопахиты, сочетается с приконтурным заводнением, за счет которого в указанных условиях может быть обеспечено вытеснение нефти из неразбуренной периферийной зоны к добывающим скважинам.

Преимущества систем разработки с блоковым заводнением заключаются в том, что они могут проектироваться и реализоваться, когда детальные сведения о конфигурации контуров нефтеносности еще отсутствуют. Применение такие систем дает возможность осваивать блоки эксплуатационного объекта в нужной последовательности, регулировать разработку с помощью перераспределения объемов закачки воды. Недостаточный учет геологической неоднородности при реализации блоковых систем может быть в значительной степени восполнен в процессе разработки путем развития и совершенствования всей системы.

Разрезание нефтяных залежей на блоки нашло самое широкое применение практически во всех нефтедобывающих районах страны.. Большинство месторождений Западной Сибири также разрабатываются в основном с применением блокового завод-нения, в том числе Самотлорское, Федоровское, Западно-Сургутское, Правдинское и др. Эта разновидность заводнения использована при разработке некоторых месторождений в Томской области (Первомайское, Игольское и др.)

Сводовое заводнение.

При сводовом заводнении нагнетание воды осуществляется в скважины одного практически прямолинейного или кольцевого разрезающего ряда, расположенного в сводовой части залежи. Эти разновидности заводнения применяют для пластов, геолого-физическая характеристика которых благоприятна для применения разрезания вообще. Рациональны они для залежей с умеренной площадью нефтеносности. Показания для применения — низкая проницаемость пластов или наличие экранирующего слоя под залежью, необходимость дополнить законтурное заводнение для усиления воздействия на центральную часть залежи. При проектировании сводового заводнения особое внимание необходимо обращать на размеры водонефтяной зоны. Так, при осевом разрезании в условиях большой ширины этой зоны скважины нагнетательного ряда могут оказаться в чисто нефтяной части пласта, а большая часть добывающих скважин — в водонефтяной. В такой ситуации лучше остановиться на блоковом заводнении.

Кольцевое разрезание.

При кольцевом разрезании крупной залежи в ряде случаев бывает целесообразно рядом нагнетательных скважин отделить чисто водяную часть пласта от водонефтяной.

Разновидность сводового заводнения выбирают в зависимости от формы и размера залежи и относительного размера ВНЗ (рис. 22). В каждом из показанных на рис. 20,21,22 случаев в зависимости от геологических условий сводовое заводненне может быть самостоятельным или сочетаться с законтурным (приконтурным) заводнением.

Сводовое заводненне в сочетании с другими его видами применено в в Западной Сибири для пласта Б-5 Самотлорского месторождения (кольцевое), пластов группы Б Усть-Балыкского месторождения (осевое).

Площадное заводнение

Площадное заводнение также разновидность внутриконтурного заводнения, при котором в условиях общей равномерной сетки скважин нагнетательные и добывающие скважины чередуются в строгой закономерности, установленной проектным документом на разработку.

Системы разработки с площадным заводнением (площадные системы) обладают большей активностью по сравнению с системами, охарактеризованными ранее. Это обусловлено тем, что в рамках систем с площадным заводнением каждая добывающая скважина с самого начала разработки непосредственно контактирует с нагнетательными, в то время как, например, при внутриконтурном разрезании в начале разработки под непосредственным влиянием нагнетательных скважин находятся лишь скважины внешних (первых) добывающих рядов. Кроме того, при площадном заводнении на одну нагнетательную скважину обычно приходится меньшее количество добывающих скважин, чем при ранее рассмотренных системах. Применяют несколько вариантов формы сеток и взаимного размещения нагнетательных и добывающих скважин, при которых системы разработки характеризуются различной активностью, т. е. разной величиной отношения количеств добывающих и нагнетательных скважин. Для линейной и пятиточечной систем это соотношение равно 1: для семиточечной прямой—0,5, обращенной—2: для девятиточечной прямой—0,33, обращенной—3; для ячеистой—4—6.

Применяемые при площадном заводнении формы сетки скважин показаны на рис. 23.

Наиболее широкое применение нашли пятиточечная, обращенная  семиточечная и обращенная девятиточечная системы разработки с равными расстояниями между всеми скважинами. В этих системах каждая нагнетательная и окружающие ее добывающие скважины образуют элементы системы. Эти системы обычно рекомендуются для эксплуатационных объектов, характеризующихся относительно однородным строением пластов и представленных терригенными или карбонатными коллекторами порового типа. Наиболее широко они применяются при разработке малопродуктивных объектов с низкой проницаемостью коллекторов, с повышенной вязкостью нефти или с сочетанием низкой проницаемости и повышенной вязкости.

Прямые семиточечная и девятиточечная системы отличаются от соответствующих обращенных систем, показанных на рис. 23, тем, что в них нагнетательные и добывающие скважины меняются местами.

Такие системы, так же как и система с разрезанием на узкие полосы, могут быть применены и для высокопродуктивных объектов при необходимости получения высоких уровней добычи нефти или продления фонтанного периода эксплуатации в случае больших трудностей с организацией механизированной эксплуатации скважин. Их использование может быть целесообразным также в случаях, когда продолжительность разработки месторождения ограничена какими-либо обстоятельствами, например сроком возможной эксплуатации морских сооружений в условиях шельфа.

Специалистами объединения Удмуртнефть доказана целесообразность применения для залежей нефти повышенной вязкости, приуроченных к трещинно-поровым карбонатным коллекторам, площадной системы заводнения, названной ими ячеистой (рис. 23г). При разработке таких залежей коллектор в добывающих скважинах ведет себя как поровый, а в нагнетательных в связи с раскрытием трещин под влиянием высокого забойного давления — как трещинно-поровый. Это обусловливает многократное превышение коэффициента приемистости нагнетательных скважин над коэффициентом продуктивности добывающих скважин и соответственно высокую суточную приемистость первых при низких дебитах вторых. Применение в таких условиях обычных площадных систем с равными расстояниями между всеми скважинами и с малой величиной отношения количеств добывающих и нагнетательных скважин обусловливает низкий уровень добычи несмотря на большой объем закачиваемой в пласт воды, намного превышающий объем отбираемой из пласта жидкости.

Ячеистая система во многом устраняет эти недостатки и повышает эффективность разработки залежей, обеспечивая резкое увеличение величины отношения количеств добывающих и нагнетательных скважин (до 6: 1 и более), а также расстояния между нагнетательными и добывающими скважинами при малых расстояниях между добывающими скважинами. Таким образом, судить об активности системы воздействия в условиях трещинно-поровых коллекторов только по соотношению количеств скважин разного назначения, видимо, нельзя.

Системам разработки с площадным заводнением свойственны и некоторые негативные моменты. Они практически не позволяют регулировать скорость продвижения воды к разным добывающим скважинам элемента системы разработки путем перераспределения объемов закачиваемой воды. В связи с этим возрастает вероятность преждевременного обводнения значительной части добывающих скважин. Этот процесс усугубляется неодновременным вводом новых добывающих скважин в элементе системы после начала закачки воды, продолжительными остановками отдельных скважин для подземного и капитального ремонта, отключением обводненных скважин, существенными различиями в дебитах скважин и др. Вследствие своеобразной конфигурации линий тока при площадном заводнении между скважинами могут формироваться целики (застойные зоны) нефти.

В связи с низкой продуктивностью залежей, при которой применяется площадное заводнение, и вследствие указанных особенностей процесса разработки коэффициент извлечения нефти, как правило, не превышает 0,45—0,50.

Площадное заводнение в различных модификациях нашло применение на Оленьем многих других месторождений Западной Сибири и т. д.

Избирательное заводнение—разновидность внутриконтурного заводнения—предусматривает выбор местоположения нагнетательных скважин после разбуривания эксплуатационного объекта по равномерной сетке с учетом изменчивости его геологического строения. При составлении первого проектного документа на разработку местоположение нагнетательных скважин не определяют. После разбуривания объекта по равномерной сетке и некоторого периода эксплуатации всех скважин на нефть для освоения под закачку воды выбирают скважины, местоположение которых наиболее полно отвечает геологическому строению пластов и обеспечивает эффективное воздействие на весь объем залежи. В конечном счете нагнетательные скважины оказываются размещенными по площади объекта неравномерно. Избирательное заводнение применяют при резкой зональной неоднородности пластов, выражающейся в неповсеместном залегании коллекторов, в наличии двух или трех разновидностей коллекторов разной продуктивности, распределенных неравномерно по площади и т. д., а также при нарушении объекта серией дизъюнктивных нарушений.

Очаговое заводнение по сути является избирательным заводнением, но применяется как дополнение к другим разновидностям заводнения (законтурному, приконтурному, разрезанию на площади, блоки и др.), если они не обеспечивают влияние закачки воды по всей площади объекта. Очаги заводнения (нагнетание воды в отдельные скважины или небольшие группы скважин) обычно создают на участках, не испытывающих или недостаточно испытывающих влияние заводнения после освоения запроектированного его вида. Под нагнетательные выбирают скважины из числа добывающих, преимущественно из тех, которые основную свою задачу уже выполнили, т. е. расположенные на заводненных (выработанных) участках объекта разработки. При необходимости для создания очагов заводнения бурят специальные дополнительные скважины.

Очаговое заводнение применяют очень широко: это одно из главнейших мероприятий по развитию и совершенствованию систем разработки с заводнением.

Головное заводнение. По существу, эта разновидность близка к сводовому заводнению. Головным называют нагнетание воды в наиболее повышенные зоны залежей, тектонически или литологически экранированных в сводовых частях. Этот вид заводнения применяется при разработке месторождений нефти  геосинклинального типа — в Азербайджане, Казахстане, Западной Украине и др.

Барьерное заводнение. Эта разновидность внутриконтурного заводнения применяется при разработке нефтегазовых или  нефтегазоконденсатных залежей пластового типа с целью изоляции газовой (газоконденсатной) части залежи от нефтяной. Кольцевой ряд нагнетательных скважин располагают в пределах газонефтяной зоны, вблизи внутреннего  контура  газоносности.

Б результате нагнетания воды в пласте образуется водяной барьер, отделяющий газовую часть залежи от нефтяной. Применение барьерного заводнения обеспечивает возможность одновременного отбора нефти и газа из недр без консервации газовой шапки на длительное время, обязательной при разработке с использованием природных видов энергии или при охарактеризованных выше разновидностях заводнения. Барьерное заводнение может сочетаться с законтурным или приконтурным, а также с использованием энергии напора пластовых вод. Наиболее эффективно его применение при относительно однородном строении и небольших углах падения пластов.

С применением барьерного заводнения разрабатывают в Западной Сибири (залежи в пластах группы «А» Самотлорского месторождения), в Томской области Лугинецкое месторождение. Таким образом, во многих случаях при проектировании системы разработки эксплуатационного объекта, исходя из его геологопромысловой характеристики, для него может быть рекомендовано две, а иногда и три разновидности заводнения. Например, приконтурное заводнение может рассматриваться наряду с осевым разрезанием или поперечным разрезанием объекта на блоки; разрезание на узкие блоки может быть рекомендовано наряду с площадным заводнением и т. д. Из числа возможных вариантов, обоснованных геологически, оптимальный вариант выбирают с помощью гидродинамических и экономических расчетов при учете других элементов системы разработки (плотности сетки добывающих скважин, перепада давления между зонами нагнетания и отбора).

2.3.СЕТКА СКВАЖИН НЕФТЯНОГО ЭКСПЛУАТАЦИОННОГО ОБЪЕКТА

Под сеткой скважин понимают сеть, по которой размещаются добывающие и нагнетательные скважины на эксплуатационном объекте. Правильный выбор сетки скважин—важнейшее звено в обосновании рациональной системы разработки объекта. Поскольку затраты на бурение скважин—одна из наибольших частей капитальных затрат на разработку месторождения, необходимо предотвращать бурение лишних скважин, т. е. переуплотнение сетки. В то же время количество скважин должно быть достаточным для обеспечения необходимых темпов добычи нефти и возможно более высокого коэффициента извлечения нефти. Следовательно, необходимо обосновывать оптимальную сетку скважин.

Для каждого эксплуатационного объекта, поскольку он геологически неоднороден и в целом его строение индивидуально, должна создаваться и индивидуальная сетка скважин, неравномерная по площади объекта в соответствии с изменчивостью его строения. По данным разведки, как правило, можно оценить лишь средние значения параметров объекта, изменчивость же его геологического строения остается плохо изученной. Поэтому принято осуществлять двухэтапное разбуривание эксплуатационных объектов. На первом этапе бурят проектные скважины основного фонда, т. е. скважины, расположенные на площади объекта по строго геометрической сетке, форму которой определяют с учетом принимаемой разновидности метода воздействия на пласт, а густоту (плотность)—с учетом средних параметров объекта, полученных по данным разведки. На втором этапе последовательно бурят скважины резервного фонда, предусмотренные проектным документом и составляющие 20—50 %, а иногда и более от скважин основного фонда. Местоположение этих скважин в первом проектном документе не определяется, а их количество обосновывается исходя из сложности строения объекта разработки, плотности принимаемой сетки основного фонда скважин, степени изученности объекта. Места заложения резервных скважин устанавливают после бурения скважин основного фонда на основе большого объема геологопромысловой информации, полученной при их бурении и эксплуатации. Резервные скважины размещают на участках объекта, по геологическим и другим причинам не вовлеченных или недостаточно вовлеченных в разработку основным фондом скважин. На объектах, на которых в процессе разработки происходит стягивание контуров нефтеносности (при законтурном или приконтурном заводнении, разрезании залежей на площади или блоки), часть резервных скважин бурят в центральных частях площади (блоков), наиболее долго находящихся в эксплуатации, взамен обводненных периферийных скважин для обеспечения предусмотренных проектным документом годовых уровней добычи нефти из объекта. В результате бурения скважин основного и резервного фондов на эксплуатационном объекте в конечном счете создается неравномерная (с различными расстояниями между скважинами) сетка скважин, отвечающая геологическим особенностям объекта и заданным технологическим показателям разработки.

Наиболее ответственная задача при проектировании разработки—обоснование сетки основного фонда скважин. Многообразие геологических особенностей эксплуатационных объектов обусловливает применение различных сеток скважин основного фонда. Они различаются по характеру размещения скважин, по форме сетки, по постоянству расстояний между скважинами, по плотности.

По характеру размещения скважин основного фонда различают сетки равномерные и равномерно-переменные.

Равномерными называют сетки с одинаковым расстоянием между всеми скважинами. Эти сетки рекомендуются для залежей, скважины которых характеризуются ограниченными радиусами действия, т. е. при низкой проницаемости или высокой неоднородности пластов, при повышенной вязкости нефти, а также для обширных зон нефтяных залежей, представляющих собой нефтегазовые зоны или подстилаемых водой. Равномерное размещение скважин производят при площадном и избирательном заводнении, при разрезании залежей на узкие блоки (рис.24).

В последнем случае добывающие и нагнетательные скважины фактически располагаются рядами. Равномерные сетки целесообразны также при внедрении новых методов воздействия на пласт, которые применяются для малопродуктивных залежей. Преимущество равномерных сеток заключается в том, что они позволяют вносить изменения в принятые системы разработки по мере более углубленного изучения малопродуктивных объектов. Так, при равномерной сетке относительно просто изменить размещение или увеличить количество нагнетательных скважин, повсеместно или выборочно уплотнить сетку, осуществить регулирование разработки путем периодического изменения направления потоков жидкости в пластах и т. д.

Равномерно-переменными называют сетки, в которых расстояние между рядами скважин больше, чем расстояние между скважинами в рядах (рис.25).

Расстояние между рядом нагнетательных и ближним рядом добывающих скважин может равняться расстоянию между рядами добывающих скважин или быть несколько большим его. Увеличение расстояний между рядами способствует продлению безводного периода эксплуатации скважин. Такое расположение скважин возможно и целесообразно на залежах пластового типа в условиях их эксплуатации на природных режимах вытеснения нефти водой, а также в сочетании с теми разновидностями метода заводнения, при которых нагнетательные скважины располагаются рядами (законтурное, приконтурное, все разновидности разрезания залежей). В общем случае равномерно-переменные сетки скважин при расположении последних рядами целесообразны для объектов с благоприятной геологопромысловой характеристикой, обладающих высокой продуктивностью. Расположение скважин рядами называют линейным.

В последние годы применяется ячеистое равномерно-переменное размещение скважин, рекомендуемое для карбонатных трещинно-поровых пластов при повышенной вязкости пластовой нефти.

При расположении скважин рядами как при равномерной, так и при неравномерной сетке различают ряды замкнутые и незамкнутые.

Замкнутыми называют ряды, которые имеют вид колец обычно неправильной формы, примерно повторяющей конфигурацию контура нефтеносности залежи или границ площади, выделенной для самостоятельной разработки. Замкнутыми рядами добывающие скважины располагают на залежах пластово-сводового типа при реализации систем разработки, при которых происходит стягивание естественных контуров нефтеносности. Это системы с использованием природного напора вод  и с законтурным и приконтурным  заводнением. Такую форму рядов применяют также на площадях округлой формы, выделенных в пределах объекта рядами нагнетательных скважин для самостоятельной разработки; на полосах, получаемых при кольцевом разрезании залежей) и при барьерном заводнении.

Незамкнутыми называют ряды, обычно прямолинейные, которые пересекают залежь в определенном направлении и обрываются вблизи контура нефтеносности или замкнутого разрезающего ряда, ограничивающего площадь самостоятельной разработки. Сюда же относят ряды, параллельные контуру нефтеносности, на залежах тектонически или литологически экранированных (рис. 26). В таких случаях ряды будут изогнутыми.

При замкнутых рядах скважин в центральной части залежи (площади) целесообразно располагать один незамкнутый ряд, к которому на поздних стадиях разработки будет стягиваться контур нефтеносности.

При расположении скважин рядами оптимальное количество рядов добывающих скважин обосновывают с учетом того, что любой нагнетательный ряд может оказывать эффективное воздействие не более, чем на три добывающих ряда, примыкающих к нему с одной стороны. Внутри замкнутого ряда нагнетательных скважин располагают не более трех замкнутых рядов добывающих скважин. Между незамкнутыми разрезающими рядами обычно размещают пять или три незамкнутых ряда добывающих скважин.

При линейном расположении скважин по постоянству расстояний между скважинами различают сетки с постоянными расстояниями, когда повсеместно сохраняются расстояния между рядами и между скважинами в рядах (неравные между собой), и сетки с уплотнением к центру площади, когда названные расстояния сокращаются в этом направлении. Чаще проектируют сетку первого вида. В некоторых случаях, когда точно известно, что линия стягивания контуров совпадает с местоположением внутреннего (центрального) ряда, уже при определении основного фонда скважины в этом ряду располагают более плотно, чем во внешних рядах. Постепенное уменьшение расстояний между рядами и между скважинами в рядах основной сетки может быть предусмотрено при резком увеличении нефтенасыщенной мощности пластов к центру залежи (площади). Такое явление характерно, например, для водонефтяных залежей, имеющих значительную высоту. На объектах платформенного типа с большой площадью нефтеносности на разных их участках может быть принято различное размещение скважин, например в чисто нефтяной зоне— рядами, в водонефтяной или подгазовой — по равномерной сетке.

По форме равномерные сетки скважин основного фонда подразделяются на квадратную и треугольную (рис. 27).

Треугольную сетку применяют при равномерном размещении скважин рядами, т. е. при разрезании залежей на блоки, а также при семиточечном площадном заводнении. Квадратную сетку проектируют при пятиточечном и девятиточечном и часто при избирательном заводнении. Скважины в равномерно-переменных сетках всегда располагают в шахматном порядке для обеспечения более равномерного перемещения контуров нефтеносности при разработке залежей.

К важнейшим показателям сетки основного фонда скважин относится ее плотность, которая характеризуется расстояниями (м) между скважинами и между рядами, а также удельной площадью S_осн на одну скважину (га/скв).

При равномерных сетках расстояния между скважинами одинаковые — lскв, при этом площадь квадратной сетки  Sосн=l²скв, при треугольной — Sосн= l²скв/1,075.

Равномерно-переменные сетки  характеризуются расстояниями: lскв.д—расстояние между добывающими скважинами в рядах; lр.д — расстояние между рядами добывающих скважин; lр.н-д—расстояние между нагнетательным и первым (внешним) добывающим рядами; lскв.н—расстояние между нагнетательными скважинами в рядах. В случаях, когда расстояния между добывающими и нагнетательными скважинами одинаковы, что бывает очень часто, сетка характеризуется тремя расстояниями: lскв.д ´ lр.д ´ lр.н-д (например, 500х600х700 м).

Выбранную для конкретного объекта с учетом всех факторов плотность сетки называют оптимальной. На основании опыта разработки нефтяных залежей установлено, что для обеспечения при вытеснении нефти водой возможно более высокой нефтеотдачи на объектах с менее благоприятной геолого-промысловой характеристикой необходимо применять более плотные сетки основного фонда скважин. Ориентировочно могут быть даны следующие рекомендации по выбору плотности основной сетки для разных геологических условий.

Сетки добывающих скважин плотностью 60—40 га/скв (от 700х800 до 600х700 м)—для залежей с особо благоприятной характеристикой: с очень низкой относительной вязкостью нефти (менее 1), с достаточно высокой проницаемостью монолитного пласта, особенно при трещинном типе карбонатных коллекторов и массивном строении залежей.

Сетки добывающих скважин плотностью 30—36 га/скв (от 600х650 до 500х600 м) —для залежей пластового типа с благоприятной характеристикой: с низкой относительной вязкостью пластовой нефти (1—5), с проницаемостью коллекторов более 0,3—0,4 мкм², при сравнительно однородном строении эксплуатационного объекта.

Сетки добывающих скважин или нагнетательных и добывающих вместе в зависимости от разновидности заводнения плотностью 20—25 га/скв (от 500х550 до 400х400 м)—для залежей нефти в геологически неоднородных пластах при относительной вязкости нефти до 4—5, а также при повышенной относительной вязкости нефти (до 15—20) даже при высокой проницаемости пластов.

Сетки нагнетательных и добывающих скважин плотностью менее 16 га/скв (менее 400х400 м)—для залежей с неоднородным строением или с низкой проницаемостью пластов, а также для залежей с высокой относительной вязкостью нефти (до 25—30) и залежей, требующих ограничения отбора жидкости из скважин в связи с образованием конусов воды или газа, неустойчивостью пород-коллекторов и т. д.

На практике для качественного сравнения плотности сетки скважин по разным объектам выделенные выше ориентировочно четыре группы сеток разной плотности основного фонда скважин условно называют соответственно: весьма редкие, редкие, средние, плотные.

На выбор плотности сетки скважин существенное влияние может оказывать глубина залежи. Из экономических соображений при прочих равных условиях для глубокозалегающих пластов целесообразными могут оказаться более разреженные сетки по сравнению с сетками при небольших глубинах. В таких случаях разреженную сетку сочетают с более активной системой воздействия. Однако необходимо учитывать, что по объектам с неблагоприятной геологической характеристикой при разреженных сетках потери нефти в недрах возрастают.

Значительное влияние на выбор сетки оказывает плотность запасов, т. е. величина запасов, приходящаяся на единицу площади залежи. С увеличением плотности запасов возрастает целесообразность уменьшения расстояния между скважинами.

При обосновании оптимальной сетки основного фонда добывающих и нагнетательных скважин наряду с геологическими факторами следует учитывать и технологические—соотношение количества добывающих и нагнетательных скважин, величину градиента давления в пласте и др.

Как уже отмечалось выше, в результате бурения скважин резервного фонда эксплуатационный объект оказывается разбуренным по неравномерной сетке, соответствующей неоднородности его строения.

Для оценки фактической плотности сетки скважин применяют несколько показателей:

1. Средняя плотность сетки всего фонда пробуренных скважин на объекте разработки в целом:

S_общ.д+н=S_общ/(N_д + N_н)

2. Средняя плотность сетки добывающих скважин на объекте в целом:

S_общ.д+н=S_общ/N_д

3. Средняя плотность сетки всего фонда скважин в границах разбуривания объекта:

S_г.р.д+н=S_г.р/( N_д + N_н)

4. Средняя плотность сетки добывающих скважин в зоне отбора:

S_з.о.д=S_з.о./N_д

В приведенных выражениях использованы следующие условные обозначения: S_общ —площадь эксплуатационного объекта (залежи) в начальных его границах;  S_г.р —площадь в границах разбуривания объекта; S_з.о —площадь зоны отбора, определяемая при законтурном или приконтурном заводнении и при разрезании залежи в пределах радиусов влияния добывающих скважин внешних рядов; N_д — количество пробуренных добывающих скважин (основной фонд +резервные); N_н — количество пробуренных нагнетательных скважин (основной фонд +резервные).

Среднюю плотность сетки добывающих скважин в зоне отбора S_з.о.д определяют лишь для систем разработки с линейным размещением скважин. Сравнение показателя S_з.о.д с плотностью сетки основного фонда добывающих скважин S_осн.д позволяет судить о степени уплотнения сетки добывающих скважин и общей сетки в результате бурения скважин резервного фонда.

Показатели плотности сетки S_общ.д+н и S_общ.д характеризуют среднюю плотность сетки в начальных границах эксплуатационного объекта. Обычно некоторые части площади объекта остаются неразбуренными (периферийные части водонефтяных зон залежи с малой нефтенасыщенной мощностью, малопродуктивные участки и др.). Значения S_общ.д+н и S_г.р.д+н, так же как и значения S_общ.д и Sз.о.д близки, если разбурена почти вся площадь объекта. Обычно S_общ.д+н > S_г.р.д+н и S_г.р.д+н > Sз.о.д, причем разница между ними тем значительнее, чем больше неразбуренная часть площади.

Наряду с удельной площадью на одну скважину сетку скважин характеризуют удельными извлекаемыми запасами на одну скважину:

Q_д+н=Q_извл/(N_д+N_н)

Q_д=Q_извл/N_д

где Q_д+н и Q_д — удельные запасы на одну скважину соответственно при учете всех добывающих и нагнетательных скважин и при учете лишь добывающих скважин; Q_извл —начальные извлекаемые запасы нефти эксплуатационного объекта.

Действующие в настоящее время системы разработки с заводнением характеризуются широким диапазоном значений в основном в пределах 30—300 тыс. т на скважину. Этот показатель обычно тем больше, чем лучше фильтрационная характеристика объекта, позволяющая применять сетку скважин меньшей плотности.

Все выше сказанное о сетках эксплуатационных объектов относится к системам разработки с разбуриванием залежей вертикальными или наклонно направленными скважинами. В последние годы все более широкое применение находят, горизонтальные скважины с длиной горизонтальных стволов, создаваемых в пределах продуктивного горизонта, до 500-600 м. При удачной проводке горизонтальных скважин на ряде объектов их дебит может в 3-5 раз превышать дебит вертикальных скважин.

Пока бурение таких скважин проводится на отдельных участках месторождений и множество вопросов о расположении пока не стандартизированны.

2.4.ГРАДИЕНТ ДАВЛЕНИЯ В ЭКСПЛУАТАЦИОННОМ ОБЪЕКТЕ

Темпы разработки нефтяного эксплуатационного  объекта в значительной степени зависят от величины градиента давления в пластах:

grad=DР/L,

где DР =Pпл.н—Рзаб.д— перепад давления между контуром питания и зоной отбора; Рпл.н—пластовое давление на контуре питания (при заводненни—на линии нагнетания воды); Рзаб.д—забойное давление в добывающих скважинах: L—расстояние между контуром питания и зоной отбора.

Увеличение градиента давления достигается как уменьшением величины L путем активизации системы заводнения (уменьшение ширины блоков, увеличение плотности сетки скважин, применение площадного заводнения), так и повышением давления на линии нагнетания или снижением давления на забое добывающих скважин.

Пластовое давление на линии нагнетания, исходя из опыта разработки залежей в условиях заводнения, признано целесообразным поддерживать на 10—20 % выше начального пластового. Это способствует не только увеличению годовой добычи нефти, но и более полному включению объема залежи в процесс разработки. Необходимое пластовое давление на линии нагнетания обеспечивается соответствующим давлением на устье нагнетательных скважин при закачке воды.

Повышение давления нагнетания имеет геологические ограничения. Необходимо учитывать вероятные последствия возможного гидроразрыва пласта. При внутриконтурном заводнении превышение давления нагнетания над давлением, при котором породы с той пли иной литологической характеристикой подвержены гидроразрыву, может привести к преждевременным прорывам нагнетаемой воды к добывающим скважинам по образующимся трещинам. В условиях законтурного заводнения при высоком давлении нагнетания значительная часть закачиваемой в пласт воды может теряться в связи с ее оттоком в водоносную область водонапорной системы. Возрастает также вероятность перетока воды из разрабатываемого горизонта в соседние по разрезу продуктивные или водоносные горизонты с меньшим пластовым давлением.

Снижение забойного давления в добывающих скважинах по большинству эксплуатационных объектов возможно путем массового перевода скважин на механизированный способ эксплуатации, По залежам с низкой продуктивностью для обеспечения достаточных уровней добычи нефти механизированную эксплуатацию скважин следует применять с самого начала разработки. Высоко- и среднепродуктивные залежи могут продолжительное время (до появления значительной доли воды в добываемой продукции) разрабатываться с применением преимущественно фонтанного способа эксплуатации скважин. В 1956 г. А. П. Крыловым научно обоснована целесообразность снижения забойного давления путем применения механизированных способов эксплуатации и для залежей с высокой и средней продуктивностью.

Как показали исследования Э. Д. Мухарского, на механизированную эксплуатацию необходимо переводить не только скважины, не способные фонтанировать, но и все (или почти все) остальные скважины объекта разработки или его крупного участка, в том числе и устойчиво фонтанирующие. В противном случае механизированная эксплуатация простаивавших скважин приведет к снижению дебита фонтанных скважин. И в целом по объекту значительного прироста добычи не будет получено.

При неоднородном по разрезу строении эксплуатационного объекта снижение давления на забое добывающих скважин способствует и увеличению нефтеотдачи пластов, так как при этом обеспечивается включение в работу прослоев и пластов с пониженной проницаемостью, уменьшаются возможности задавки малопроницаемых прослоев попутной водой, скапливающейся в стволе скважины вследствие недостаточной скорости подъема жидкости.

С экономической точки зрения увеличение перепада давления путем снижения забойного давления менее эффективно. чем повышение давления нагнетания, так как перевод скважин на механизированную эксплуатацию—процесс более капиталоемкий. Тем не менее оно приносит значительный экономический эффект.

При определении допустимых минимальных значений забойного давления в добывающих скважинах следует учитывать следующее. Снижение забойного давления ниже давления насыщения допустимо по разным залежам лишь на 15—25% от его величины. При большем снижении забойного давления раз-газирование нефти в пласте может привести к снижению нефтеотдачи вследствие значительного проявления режима растворенного газа. При слабой цементации породы-коллектора, при наличии обширных водонефтяных или подгазовых зон необходимо обосновывать предельную величину забойного давления, при которой не происходит значительного выноса песка или конусообразования.

Необходимую величину перепада давления между областями питания и отбора и уровень определяющих ее давлений на линии питания и в зоне отбора обосновывают по каждому эксплуатационному объекту с учетом его геологопромысловой характеристики.

При низкой продуктивности залежей возрастает необходимость создания более высоких градиентов давления для обеспечения достаточно высоких уровней добычи нефти и соответственно необходимость все более полного использования геолого-технических возможностей применения высокого давления нагнетания воды и эксплуатации добывающих скважин при низком забойном давлении.

2.5.ФОНД СКВАЖИН ПРИ РАЗРАБОТКЕ МЕСТОРОЖДЕНИЯ

Фонд скважин различного назначения

Скважины представляют собой основную составляющую системы разработки месторождения, поскольку служат:

каналами для подъема У В и попутных компонентов из недр,

для получения информации о залежах,

для управления процессами дренирования пластов.

Фонд скважин на месторождении (эксплуатационном объекте) подразделяется на группы по разным признакам—

- по назначению,

- по очередности бурения,

- по способам эксплуатации,

- по состоянию на отчетную дату,

- по времени ввода в эксплуатацию и т. д. -

Количественное и качественное изменение фонда скважин во времени по объектам и месторождениям на конец каждого квартала отражается в специальных отчетных документах промыслово-геологической службы, на основании которых планово-экономическое подразделение составляет отчет по эксплуатации  скважин   нефтегазодобывающего   предприятия в целом.

Ниже приводится краткая характеристика фонда скважин с делением его на группы по основным признакам.

Скважины эксплуатационного объекта (месторождения, предприятия в целом) по своему назначению подразделяются на следующие основные группы:

- добывающие,

- нагнетательные,

- специальные,

- вспомогательные.

Добывающие скважины - предназначены для добычи нефти, газа и попутных компонентов. По большинству эксплуатационных объектов составляют наибольшую часть фонда скважин

Нагнетательные скважины предназначены для нагнетания в пласты различных агентов с целью обеспечения эффективной разработки залежей. В зависимости от нагнетаемого агента (воды, пара, газа и др.) нагнетательные скважины называют водонагнетательными, паронагнетательными, газонагнетательными и др. При внедрении процесса внутрипластового горения нагнетательные скважины одновременно выполняют функции зажигательных. Нагнетанию воздуха в них предшествует инициирование горения в призабойной зоне пласта.

Специальные скважины предназначены для проведения различного рода исследований с целью изучения параметров и состояния залежей при их подготовке к разработке и в процессе разработки. Эту группу скважин подразделяют на две подгруппы:

-оценочные

-контрольные скважины.

Оценочные скважины используются для оценки нефтегазонасыщенности и других параметров пластов. Их бурят по особой технологии на разных этапах освоения и разработки месторождения с отбором керна из продуктивных пластов и проведением рационального комплекса геофизических исследований для оценки начальной, текущей и остаточной нефтегазонасыщенности.

Контрольные скважины предназначены для контроля за процессами, протекающими в пластах при разработке залежей нефти и газа. В эту подгруппу скважин входят:

- пьезометрические и

- наблюдательные скважины.

Пьезометрические скважины служат для проведения наблюдений за изменением в них пластового давления путем регистрации уровня жидкости в стволе, непосредственного измерения пластового давления глубинным манометром или замера давления на устье. Пьезометрические скважины обычно располагаются за контуром нефтеносности, т. е. в водоносной части пласта; по данным о поведении пластового давления в них составляется характеристика законтурной области. В последние годы в нефтяной промышленности к пьезометрическим стали относить и скважины, остановленные в пределах залежи для наблюдения за изменением пластового давления.

Наблюдательные скважины предназначены для наблюдения за характером вытеснения нефти из пластов — за перемещением ВНК, ГНК, ГВК, контакта нефти с нагнетаемыми в пласт агентами, за изменением нефтегазоводонасыщенности пластов. Эти скважины бурят в пределах залежи. В газовой промышленности наблюдательные скважины используют также для точных замеров пластового давления. Конструкцию скважин выбирают в зависимости от поставленных задач и возможных методов исследования. Так, на нефтяных месторождениях широко применяют конструкцию с неперфорированной эксплуатационной колонной, позволяющей с высокой результативностью применять нейтронные методы исследования нефтегазоводонасыщенности пластов.

Наряду со специальными скважинами для изучения процессов, протекающих в пластах, широко используют контрольно-эксплуатационные скважины. Возможности включения таких скважин в сеть специальных скважин особенно широки при разработке многопластовых месторождений. Для использования в качестве контрольно-эксплуатационных выбирают скважины, добывающие и нагнетательные, в которых перфорирована только часть продуктивных пластов разреза. При этом каждая скважина выполняет роль контрольной для неперфорированных пластов и добывающей или нагнетательной—для перфорированных. При разработке газовых месторождений к контрольно-эксплуатационным относят также скважины, в которых периоды эксплуатации чередуют с продолжительными остановками для проведения по разрабатываемому объекту исследований, свойственных наблюдательным скважинам.

Фонд специальных скважин частично создается за счет

их целенаправленного бурения,

скважин, которые уже выполнили поставленные ранее перед ними задачи.

Так, в число пьезометрических переводят разведочные скважины, оказавшиеся за пределами залежи, а также добывающие скважины, обводнившиеся в результате вытеснения из пласта нефти или газа водой. Оценочные скважины и значительную часть наблюдательных бурят специально. Возможен и перевод специальных скважин из одной подгруппы в другую. Например, после фиксации нейтронными методами факта полного обводнения пластов в наблюдательной скважине в последней с целью проверки полученных результатов производят перфорацию исследуемых пластов и испытание их на приток. После подтверждения данных об обводненности пластов скважина может использоваться в качестве пьезометрической.

К числу вспомогательных скважин на месторождении относят:

водозаборные и

поглощающие скважины.

Водозаборные—это скважины, предназначенные для отбора воды из водонапорного горизонта с целью нагнетания ее в продуктивные пласты и использования для других нужд при разработке месторождения.

Поглощающие (сбросовые) скважины используются в необходимых случаях для захоронения попутных и других промысловых вод в глубокие водоносные горизонты, если эти воды не могут быть включены в систему заводнения пластов.

В качестве вспомогательных, так же как и специальных, используются скважины, целенаправленно пробуренные или переведенные из других групп.

Скважины с разной очередностью бурения

Первую очередь скважин на залежах нефти и газа составляют разведочные скважины, которые по окончании разведки переводятся в основном в добывающие и частично — в нагнетательные.

Нефтяные залежи небольших размеров могут на 1—2 года вводиться в опытную (пробную) эксплуатацию для получения дополнительных данных, необходимых для обоснования системы и показателей разработки. На этом этапе допускается бурение в различных частях залежи небольшого числа добывающих скважин, которые впоследствии будут вписаны в сетку добывающих и нагнетательных скважин. Такие скважины называют опережающими добывающими скважинами. Эксплуатация разведочных и опережающих скважин, освоение под закачку воды двух-трех скважин позволяют уточнить представления о режиме залежи, продуктивности и приемистости .скважин, устойчивости пластов-коллекторов против разрушения, характере обводнения скважин и др.

При значительной площади нефтеносного объекта, когда опытная эксплуатация залежи в целом практически невозможна и нецелесообразна из-за больших масштабов работ по обустройству территории, проводят опытно-промышленную эксплуатацию наиболее представительного участка залежи. На выбранном участке бурят и эксплуатируют опережающие добывающие и нагнетательные скважины по сетке, применяемой обычно при разработке в подобных геологических условиях. Таким образом создают фрагмент будущей системы разработки нефтяного эксплуатационного объекта в целом. Опережающие скважины бурят на основании проектов опытной или опытно-промышленной эксплуатации.

Последующее бурение осуществляется в соответствии с технологической схемой и затем — с проектом разработки. проектным документом на разработку предусматриваются основной и резервный фонды скважин. В первую очередь бурят скважины основного фонда, т. е. скважины, расположенные по равномерной или равномерно-переменной сетке в установленных границах площади размещения проектных скважин. В дальнейшем на плохо вырабатываемых участках бурят скважины резервного фонда, в результате чего размещение скважин становится неравномерным, соответствующим характеру неоднородности эксплуатационного объекта.

При резкой мезо- и макронеоднородности, переходящей в прерывистость пластов-коллекторов со сложной конфигурацией зон их распространения по площади, а также при осложненности строения объекта многочисленными тектоническими нарушениями сплошное разбуривание участка с бурением подряд всех проектных скважин основного фонда может привести к получению значительного количества непродуктивных скважин, попавших в зоны отсутствия коллекторов или в законтурные области пластов в тектонических блоках. Для предотвращения этого в указанных условиях бурение скважин основного фонда ведут по принципу от «известного к неизвестному». При этом, опережая, главный фронт буровых работ, перемещаемый в определенном направлении, выборочно (с пропуском нескольких фондовых точек) бурят отдельную скважину и по полученным результатам решают вопрос о целесообразности бурения соседних скважин. При наличии в этой скважине продуктивного пласта на соседние проектные скважино - точки также переводятся буровые станки, при отсутствии пласта бурение соседних проектных скважино-точек отменяется. При таком порядке разбуривания количество непродуктивных скважин сводится до минимума. На многопластовом месторождении «сухие» скважины переводят на другие эксплуатационные объекты. При наличии на месторождении одного объекта их ликвидируют, в соответствии с требованиями Госгортехнадзора, без спуска эксплуатационных колонн.

Разбуривание газового месторождения осуществляют в несколько ином порядке. Первую очередь добывающих скважин составляют разведочные скважины. По небольшим объектам их количество иногда оказывается достаточным для обеспечения установленного максимального уровня добычи газа. По средним и крупным месторождениям вслед за разведочными бурят первую очередь добывающих скважин, необходимых для выхода на максимальный уровень добычи. Затем в течение второй стадии разработки бурят дополнительные скважины для поддержания достигнутого максимального уровня добычи, что необходимо в связи с падением дебита и выключением из работы ранее пробуренных обводнившихся скважин.

Учет изменений фонда скважин

Фонд скважин каждого действующего эксплуатационного объекта, месторождения и предприятия в целом находится в постоянном движении. Изменяется общее количество добывающих скважин: обычно на 1 и II стадиях разработки оно постепенно возрастает, на III и IV—уменьшается. Количество нагнетательных скважин по мере развития системы заводнения возрастает. Скважины могут переходить из одной группы в другую. Так, при внедрении внутриконтурного заводнения первое время часть нагнетательных скважин может использоваться в качестве добывающих. При разрезании залежей рядами нагнетательных скважин практикуют освоение на первом этапе нагнетательных скважин под закачку через одну, а промежуточные нагнетательные скважины временно используют в качестве добывающих. Форсированная добыча нефти из последних способствует перемещению поступающей в пласт воды вдоль линии разрезания. После обводнения промежуточные скважины также осваивают под закачку воды, т. е. переводят в группу нагнетательных. С целью постепенного развития системы заводнения для улучшения воздействия на участки залежи, недостаточно вовлеченные в разработку, практикуют перевод части обводнившихся добывающих скважин в нагнетательные.

Изменяется состояние скважин. В основном они должны находиться в работе, но могут быть и в ремонте или простаивать по различным причинам.

Для регистрации движения фонда скважин на конец каждого квартала (года) по эксплуатационному объекту и месторождению в целом составляется отчет «Фонд скважин» (табл. 3). В отчете отражается весь фонд скважин, числящихся по эксплуатационному объекту (месторождению, нефтегазодобывающему предприятию) на конец квартала (года). Отчет на конец четвертого квартала характеризует фонд на конец отчетного года. Отчеты составляют раздельно для нефтяных и газовых скважин.

В фонде скважин в отчете выделяются эксплуатационный фонд и другие группы скважин.

Эксплуатационный фонд—основная часть фонда, включающая действующие и бездействующие добывающие скважины, а также скважины, осваиваемые или ожидающие освоения после бурения для добычи из них продукции.

Таблица  3. Форма отчета «Фонд скважин»

К действующим относят скважины, давшие продукцию в последнем месяце отчетного периода, в том числе:

скважины, дающие нефть (газ), т. с. дающие продукцию на конец последнего дня отчетного квартала (включая скважины, находящиеся на наполнении жидкости при периодической эксплуатации);

скважины, которые в последнем месяце квартала давали продукцию даже. в небольшом количестве, но остановлены в этом месяце и находятся в ремонте или простое по любой причине.

К бездействующим, относят скважины, ранее эксплуатировавшиеся на нефть (газ), но не давшие продукции в течение последнего месяца отчетного периода, в том числе:

выбывшие из действующих в отчетном году, т. е. остановленные в текущем году и в декабре прошлого года (последние на 1 января отчетного года числились в фонде действующих скважин);

выбывшие из действующих в предыдущие годы, т. с. остановленные до 1 декабря предыдущего года.

К скважинам, осваиваемым или ожидающим освоения после бурения, относят скважины, принятые после бурения для последующей эксплуатации на нефть (газ), а также скважины, переведенные для этой цели из числа нагнетательных, специальных, законсервированных и др., если ранее они никогда продукции не давали.

Указываемые в отчете другие группы скважин соответствуют показанным в настоящей главы группам скважин, не предназначенных и не используемых для эксплуатации на нефть или газ. При этом в группы нагнетательных, специальных, вспомогательных (водозаборные, поглощающие) включают все скважины: действующие, выбывшие в бездействие в отчетном и предыдущих годах, находящиеся в освоении и ожидании освоения. В группе нагнетательных скважин отдельно выделяют действующие скважины, которые определяются по тому же принципу, что и действующие добывающие скважины (т. е. находятся в работе в конце последнего дня отчетного квартала), с тем отличием, что их действие связано с закачкой воды или другого рабочего агента.

В другие группы скважин входят также скважины, находящиеся в консервации, в ожидании ликвидации, ликвидированные после эксплуатации и ликвидированные после бурения.

Находящиеся в консервации—это скважины, которые в какой-то период не могут быть использованы ни для какой цели и на которые в связи с этим оформлено разрешение о консервации на определенный срок. В эту группу включаются все законсервированные скважины независимо от их назначения и причин консервации. После окончания срока консервации скважину, если она не подлежит ликвидации, переводят в соответствующую часть фонда.

Находящиеся в ожидании ликвидации—это скважины, на которых проводят работы по ликвидации, или скважины, документы на ликвидацию которых направлены в соответствующие органы.

Ликвидированные—это скважины, ликвидация которых оформлена в установленном порядке и ликвидационные работы на которых уже выполнены. Ликвидированные после эксплуатации—скважины, которые после завершения эксплуатации не могли быть использованы в других целях: ликвидированные после бурения—скважины, непригодные для использования по различным причинам: прекращенные бурением по техническим или геологическим причинам, выполнившие свое геологическое назначение, непродуктивные и т.п.

2.6.ДИНАМИКА ДОБЫЧИ НЕФТИ, ГАЗА, ПОПУТНОЙ ВОДЫ ИЗ ЭКСПЛУАТАЦИОННЫХ ОБЪЕКТОВ ПРИ ВЫТЕСНЕНИИ НЕФТИ ВОДОЙ

Состояние разработки  эксплуатационного объекта или его части (пласта, блока, участка) характеризуется такими основными показателями, как текущая годовая (квартальная, месячная) и накопленная добыча нефти, газа, попутной воды.

Изменение в процессе эксплуатации объекта основных (и других) текущих показателей разработки во времени или в зависимости от нефтеизвлечения (газоизвлечения), а также от степени использования извлекаемых запасов принято называть динамикой соответствующих показателей разработки. При анализе разработки эксплуатационных объектов и при обобщении опыта разработки групп эксплуатационных объектов обычно используют годовые показатели.

Основные показатели разработки выражают в абсолютных единицах измерения

(добыча нефти, воды, жидкости в тыс. т,

добыча газа в млн. м³).

Для сравнительного анализа результатов разработки разных эксплуатационных объектов используют выражение этих показателей в относительных единицах: годовую добычу нефти, газа характеризуют темпом разработки, выражая ее в процентах начальных извлекаемых запасов.

Годовой отбор жидкости из нефтяных объектов также выражают в процентах начальных извлекаемых запасов нефти.

Годовую добычу нефти, газа характеризуют, кроме того, темпом отбора остаточных (текущих) извлекаемых запасов, выражая его в процентах остаточных (текущих) запасов.

Относительные отборы добываемой вместе с нефтью воды характеризуются показателем обводненности продукции, оценивающим содержание воды в процентах в отобранном за определенный период количестве жидкости (нефть+вода).

Полученную с начала разработки на определенную дату добычу нефти, газа выражают в процентах начальных балансовых запасов (текущее нефтегазоизвлечение) и в процентах начальных извлекаемых запасов (степень использования извлекаемых запасов).

Динамику указанных показателей разработки целесообразно анализировать по стадиям, выделяемым в общем периоде эксплуатации объекта.

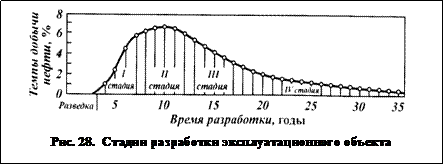

Весь период разработки нефтяного эксплуатационного объекта подразделяют на четыре стадии (рис. 28 ):

1 стадия — стадия освоения эксплуатационного объекта — характеризуется ростом годовой добычи нефти; на этой стадии разбуривают и вводят в эксплуатацию основной фонд скважин (или его большую часть), осваивают предусмотренную систему воздействия на пласты;

II стадия — стадия сохранения достигнутого наибольшего годового уровня добычи нефти, который принято называть максимальным уровнем добычи (максимальным темпом разработки); на этой стадии бурят и вводят в эксплуатацию оставшиеся скважины основного фонда и значительную часть резервных скважин, развивают систему воздействия на пласты. выполняют комплекс геолого-технологических мероприятий по регулированию процесса разработки;

III стадия — стадия падения добычи нефти вследствие извлечения из недр большой части запасов; на этой стадии с целью замедления падения добычи осуществляют дальнейшее развитие системы воздействия путем освоения под закачку воды дополнительных скважин, продолжают бурение резервных скважин, выполняют изоляционные работы в скважинах, начинают форсированный отбор жидкости из обводненных скважин, проводят другие мероприятия но управлению процессом разработки;

IV стадия—-завершает период разработки: характеризуется дальнейшим снижением добычи нефти при низких темпах разработки; на этой стадии выполняют те же виды работ по регулированию разработки.

Границы между стадиями разработки устанавливают следующим образом.

Ко II стадии относят годы разработки с максимальным уровнем добычи нефти и примыкающие к ним годы, в которые добыча отличалась от максимальной не более чем на 10%.

Предшествующие II стадии годы относят к 1 стадии разработки.

Границу между II и III стадиями проводят между последним годом II стадии и первым после него годом с добычей. отличающейся от максимальной более чем на 10%.

Границу между III и IV стадиями определяет точка на участке кривой динамики добычи нефти, отражающем ее падение, в которой темп разработки равен 2%.

Первые три стадии составляют основной период разработки, четвертую называют завершающим периодом. В литературе нередко 1 и 11 стадии объединяют в ранний, a III н IV—в поздний периоды разработки.

Характер динамики основных показателей разработки эксплуатационных объектов многообразен и в первую очередь зависит от геологопромысловых особенностей залежей. Внедрение рациональных систем разработки н проведение работ по ее регулированию позволяют в значительной мере, но далеко не полностью нивелировать разницу в динамике основных показателей, обусловленную неодинаковой геологической характеристикой объектов.

Добыча нефти.

1 стадию разработки характеризуют главным образом темпы роста добычи нефти, обусловливающие ее продолжительность. Темпы роста добычи в этой стадии медленнее, а продолжительность стадии больше на объектах с большими площадью нефтеносности, глубиной залегания продуктивных пластов и усложненными геологическими условиями бурения скважин. Очевидно, что продолжительность 1 стадии может быть сокращена за счет увеличения производственной мощности и улучшения организации работы буровых и строительных подразделений, осваивающих объект. По разным объектам продолжительность 1 стадии изменяется от одного года до 7—8 лет и более.

II стадия характеризуется:

величиной максимальных темпов разработки объекта;

продолжительностью;

долей отбора извлекаемых запасов к моменту ее окончания.

Максимальные темпы разработки разных объектов зависят от их геологопромысловой характеристики и могут изменяться в широких пределах от 3—4 до 16—20% и более в год от начальных извлекаемых запасов. С увеличением продуктивности объекта при прочих равных условиях могут быть достигнуты более высокие уровни добычи. Малая продуктивность, обусловленная низкой проницаемостью, высокой вязкостью нефти и другими факторами, частично может быть восполнена реализацией более активной системы разработки. Геологические факторы, обусловливающие увеличение продолжительности 1 стадии разработки, снижают и величину максимальных темпов разработки. Так, при большой площади нефтеносности в связи с большой продолжительностью 1 стадии II стадия начинается, когда разбурено лишь 60—70% площади эксплуатационного объекта, т.е. когда не все запасы вовлечены в разработку. К этому времени уже начинается снижение добычи в разбуренной части объекта вследствие обводнения скважин. Дальнейшие разбуривание и ввод новых скважин позволяют лишь компенсировать падение добычи по ранее пробуренным скважинам, т. е. приводят к увеличению продолжительности II стадии разработки. Таким образом, продолжительность 1 стадии и темпы добычи нефти на II стадии тесно взаимосвязаны. Следовательно, увеличение максимальных темпов добычи, так же как и сокращение продолжительности 1 стадии, может быть достигнуто путем увеличения производственных мощностей организаций, осваивающих месторождение. Положительному решению этих задач может способствовать также правильная последовательность выполнения технологических мероприятий, предусмотренных проектным документом на разработку. На 1 стадии разработки следует ограничиваться осуществлением той части проектных технологических мероприятий, которые необходимы для обеспечения максимальных темпов разработки и сокращения продолжительности первой стадии.

Продолжительность II стадии по объектам с разными характеристиками находится в основном в пределах от одного-двух годов до 8—10 лет.

Наименьшая продолжительность характерна: для залежей с повышенным соотношением вязкостей нефти и вытесняющей воды в пластовых условиях (т.е. с относительной вязкостью пластовой нефти  (более 5), по которым максимальные темпы разработки, обычно не превышающие 7— 8%, не удается удерживать в течение продолжительного времени из-за прогрессирующего обводнения скважин:

для высокопродуктивных залежей небольшого размера, по которым достигнут весьма высокий темп добычи нефти.

Доля извлекаемых запасов, отбираемая к концу II стадии, т. е. к началу падения добычи нефти, во многом определяется относительной вязкостью нефти. При малых значениях mо (менее. 5) она составляет около 50 %, а при более высоких —около 35%-

Называя эти ориентировочные цифры, следует сделать два замечания.

1. Для предотвращения преждевременного падения добычи нефти на нефтяных эксплуатационных объектах (при меньшем отборе запасов, чем указано выше) необходимо в течение II стадии проводить большой комплекс геолого-технологических мероприятий по совершенствованию системы разработки и ее регулированию.

2. Если к концу II стадии без особых усилий по регулированию разработки из объекта отобрано 65—70 % и более извлекаемых запасов, это обычно указывает на то. что фактические извлекаемые запасы объекта больше подсчитанных.

При раннем снижении добычи, происходящем несмотря на активную работу по регулированию разработки, можно предполагать завышенность подсчитанных запасов или недостаточность проектных технологических решений по разработке объекта.

Весьма сложной является III стадия разработки, на которой вследствие истощения значительной части запасов происходит неизбежное падение добычи нефти. На этой стадии из разных объектов отбирается 30—50 % извлекаемых запасов нефти. Нарастающая в этот период обводненность продукции усложняет работу по извлечению нефти из пластов. Резко возрастает объем мероприятий по регулированию разработки, осуществляемых с целью замедления падения добычи и ограничения отборов попутной воды, уже не выполняющей полезной работы по вытеснению нефти из пластов.

Для характеристики III стадии весьма показателен среднегодовой темп падения добычи. Обобщение опыта разработки при вытеснении нефти водой показало, что темпы падения добычи нефти на III стадии разработки на разных объектах зависят от показателей добычи на предшествующих стадиях — от величины максимальных темпов добычи нефти и от доли отбора извлекаемых запасов к началу падения добычи (а следовательно, и от тех геологических и других факторов, которые влияют на эти показатели).

С целью одновременного учета влияния этих двух показателей на темпы падения добычи на III стадии разработки М. М. Иванова  рекомендует использовать комплексный показатель, названный интенсивностью разработки до начала падения добычи. Этот показатель представляет собой произведение величины максимального темпа разработки объекта (q_max/Q_изв) • 100 % на долю извлекаемых запасов нефти, отобранных к концу II стадии разработки:

,

где qmах—максимальная годовая добыча нефти: Qизвл—начальные извлекаемые запасы нефти; q,— годовая добыча нефти за i-й год первых двух стадий; t_I+II — продолжительность первых двух стадий разработки.

Средние темпы падения добычи по объекту на III стадии (Δq) определяются как среднее арифметическое значение темпов падения за годы этой стадии. Годовые темпы падения добычи выражают отношением в % годового снижения добычи нефти к добыче предыдущего года:

где q_i— добыча нефти за i-й год III стадии; (q_i — добыча нефти за год, предшествующий i-му; t_III—продолжительность трех стадии; t_I+II —продолжительность разработки до начала падения добычи нефти.

В результате анализа фактических данных по большой группе объектов, длительно разрабатывавшихся с вытеснением нефти водой, Ю. И. Брагиным получена прямолинейная зависимость Δq(I). Зависимость описывается формулой

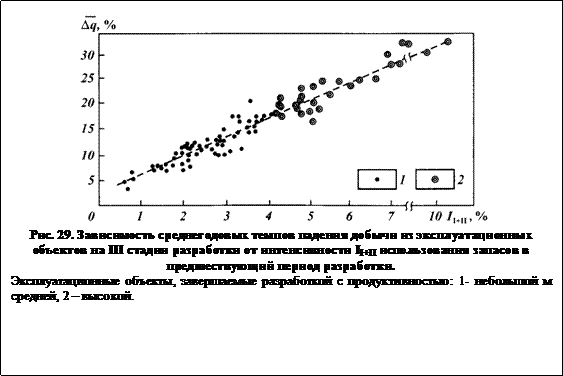

Из (рис. 29) видно, что в зависимости от интенсивности разработки объектов до начала падения добычи среднегодовое падение добычи на III стадии изменяется от 3 до 30— 35 %. Небольшие темпы падения добычи обычно характерны для залежей с повышенной вязкостью нефти. Для залежей маловязкой нефти темпы падения выше и достигают

наибольших значений при сочетании высокой проницаемости и умеренной неоднородности пластов, небольших размеров объекта и других геологических факторов, обеспечивающих высокую интенсивность разработки залежей до начала падения добычи.

Высокие темпы падения добычи на III стадии разработки, обусловленные весьма интенсивной разработкой залежей до начала падения добычи и особенно очень высокими максимальными темпами разработки, могут вызывать нежелательные последствия. В случаях, когда эксплуатационный объект обеспечивает значительную долю общей добычи нефтедобывающего района, быстрое падение добычи из него после достижения высоких темпов разработки приводит к неустойчивости уровня добычи по району в целом. Это может отрицательно сказаться на развитии народного хозяйства района. В связи с этим в настоящее время при проектировании разработки эксплуатационных объектов с благоприятной геологопромысловой характеристикой темпы добычи нефти на II стадии обычно устанавливаются несколько ниже геологически возможных. Это позволяет увеличить продолжительность II стадии, сделать менее ощутимым падение добычи на III стадии, создать благоприятные условия для проведения работ по контролю и совершенствованию разработки.

На небольших залежах, которые расположены в пределах многопластового месторождения или сгруппированы на одной площади и для которых создана единая система сбора и подготовки нефти и предусмотрен последовательный их ввод в разработку через определенные интервалы времени, возможные высокие темпы разработки каждого из объектов могут не ограничиваться. При этом на месторождении или группе залежей в целом будет продолжительное время обеспечиваться устойчивый уровень добычи.

По малопродуктивным залежам существенных ограничений максимальных темпов разработки, и без того невысоких, обычно не вводится.

Накопленный опыт разработки залежей показывает, что в условиях вытеснения нефти водой при должном совершенствовании систем разработки к концу III стадии, т. е. за основной период разработки, можно отбирать из объектов 75—90 % извлекаемых запасов. Нижний предел этого интервала показателен для залежей с высокой вязкостью пластовой нефти. При малой вязкости нефти и хороших фильтрационных свойствах пород-коллекторов использование запасов за основной период разработки может составлять 80—90%.

Продолжительность IV стадии обычно велика и нередко соразмерна с продолжительностью всего основного периода. На этой стадии из объектов при темпах разработки 2 % и менее (средние темпы около 1 %) отбирается 10—25% извлекаемых запасов нефти.

Обводнение продукции нефтяных эксплуатационных объектов. При разработке эксплуатационных объектов с вытеснением нефти из пластов водой возрастает содержание воды в продукции скважин и объекта в целом.

Обводненность В (%) продукции, добытой за определенный период (месяц, квартал, год), определяется по формуле

B=(q_в/q_ж) 100,

где q_в — количество попутной воды, полученной за период; q_ж — количество жидкости (нефть + вода), добытой за тот же период. На каждом объекте в процессе его разработки обводненность продукции возрастает от нуля или от нескольких процентов до 95—99%. Однако динамика обводнения по объектам с разной геолого-промысловой характеристикой неодинакова (рис. 30). Кривые для объектов с малой относительной вязкостью

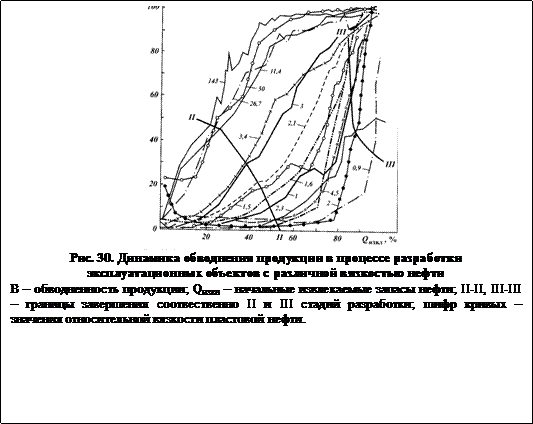

пластовой нефти (μ_о до 5) располагаются в правой части рис. 30. Из этих объектов на 1 стадии разработки отбирают практически безводную нефть. Значительный рост обводнения продукции начинается в конце II или на III стадии. На IV стадии рост обводнения замедляется. В целом кривые, соответствующие залежам маловязкой нефти, обычно вогнуты относительно оси "обводненность продукции", реже - близки к прямым линиям. В период высокого обводнения продукции (более 80-85%) из таких залежей отбирают не более 10-20 % извлекаемых запасов нефти. Расхождение в положении этих кривых обусловлено различием геологических особенностей залежей, а также технологии их разработки. Кривые, занимающие более высокое положение, отражающее ускоренный рост обводнения продукции, соответствуют объектам с большими неоднородностью продуктивных пластов, относительными размерами водонефтяных зон, относительной вязкостью нефти (в диапазоне ее значений, соответствующем маловязким нефтям, т.е. до 5), поскольку в этих условиях усложняется процесс вытеснения нефти водой.

По объектам с маловязкой нефтью III стадия разработки завершается с самой различной обводненностью продукции от 30-40 до 80%. Кривые обводнения продукции объектов с повышенной относительной вязкостью нефти (более 5) располагаются в левой части рис. 30. На таких объектах обводнение продукции начинается с первых лет разработки и нарастает быстро вплоть до 80-85%. После этого кривые выполаживаются. В период разработки залежей при высокой обводненности (более 80-85%) из недр добывается половина и более извлекаемых запасов нефти. III стадия завершается при высокой обводненности продукции (более 85%). Кривые залежей с вязкими нефтями в отличие от кривых залежей маловязких нефтей выпуклы в сторону оси "обводненность продукции". Они располагаются довольно тесно, что указывает на превалирующую роль повышенной вязкости нефти, которая затушевывает влияние других геолого-промысловых факторов.

Следует отметить, что бесконтрольная эксплуатация скважин и пластов может приводить к неоправданному повышению темпов роста обводнения продукции. Поэтому необходимо четкое выполнение соответствующей конкретным условиям программы работ по ограничению отборов той воды,

В то же время проведение необоснованных мероприятий по ограничению отборов попутной воды (путем вывода из эксплуатации скважин с относительно невысокой обводненностью, изоляции дающих воду пластов с незакончившимся процессом вытеснения нефти и др.) может неоправданно замедлять рост обводнения продукции, приводить к повышенным потерям нефти в недрах.

Темпы отбора жидкости. В условиях роста обводнения добываемой продукции заданная динамика добычи нефти обеспечивается лишь при достаточных темпах годовых отборов жидкости z_ж;:

Z_ж = (q_max/Q_извл) 100,

где Zж — темп отбора жидкости; q_max —годовой отбор жидкости; Q_извл —начальные извлекаемые запасы нефти объекта.

Оптимальная динамика годовых отборов жидкости тесно связана с динамикой добычи нефти и обводнения продукции и, следовательно, с теми геологопромысловыми факторами, которые на них влияют.

Для залежей маловязкой нефти основное значение имеет характер динамики отбора жидкости на III стадии разработки. Обобщение опыта разработки таких залежей позволяет выделить следующие три разновидности динамики годовых отборов жидкости в течение III стадии: а) постоянное снижение; б) сохранение на уровне II стадии разработки; в) постепенное наращивание с превышением в конце стадии уровня, достигнутого на второй стадии, в 1,5—2,5 раза.

Снижение отборов жидкости на III стадии разработки характерно главным образом для высокопродуктивных эксплуатационных объектов небольших размеров, которым свойственны высокие темпы добычи нефти на II стадии и низкая обводненность продукции (30—50%) к концу основного периода.

Сохранение на III стадии разработки постоянных отборов жидкости на уровне отборов II стадии присуще высокопродуктивным объектам значительных размеров, на которых обводненность продукции к концу III стадии обычно составляет 50—70 % (в связи с большими размерами водонефтяных зон) и темпы добычи нефти на II стадии достигают 6—7 % начальных извлекаемых запасов.

Постепенное повышение отборов жидкости на III стадии разработки характерно для залежей нефти, приуроченных к продуктивным пластам с весьма неоднородным строением или низкой проницаемостью пород-коллекторов, особенно при больших размерах площади нефтеносности и водонефтяных зон. В этих условиях необходимость повышения отборов жидкости предопределяется относительно низкими темпами добычи нефти и жидкости на II стадии и высокой обводненностью продукции в конце III стадии (70—85%, иногда и более).

На залежах нефти с повышенной вязкостью обводненность продукции уже к концу II стадии возрастает до 40—50%, а к концу III стадии достигает 90—95%. В связи с этим годовые отборы жидкости из таких залежей резко наращиваются уже с конца 1 стадии и к концу III стадии могут превышать годовую добычу нефти на II стадии в 4—6 раз и более.

На IV стадии разработки темпы отбора жидкости из объектов сохраняются примерно на уровне отбора в конце III стадии.

Количество проходящей через залежь воды и конечное нефтеизвлечение. Процесс вытеснения нефти водой из пласта существенно отличается от поршневого вследствие диспергирования нефти. В связи с этим отбираемый из залежи объем нефти вытесняется значительно большим количеством воды. Количество проходящей через залежь (промывающей пласт) воды — один из факторов, влияющих на коэффициент извлечения нефти, причем значение этого параметра возрастает с ухудшением геолого-физических показателей объекта.

Для изучения зависимости коэффициента извлечения нефти от количества прошедшей через залежь (внедрившейся в залежь) воды строят график, называемый характеристикой вытеснения. На оси абсцисс графика откладывают количество прошедшей через залежь воды, на оси ординат — коэффициент извлечения нефти. Количество воды выражают через количество объемов пор пласта, первоначально занятых нефтью. За величину нефтенасыщенного объема пор принимают объем начальных балансовых запасов нефти в пластовых условиях. На рис. 31 приведены характеристики вытеснения. Начальные участки кривых, представленные прямолинейными отрезками, соответствуют периоду безводной эксплуатации. С появлением воды в продукции кривые отклоняются от прямой. Видно, что с усложнением геолого-физической характеристики объектов количество объемов воды, внедряющихся в залежь, возрастает с 1,5—2 до 6—7 и более. Из высокопродуктивных залежей основная часть запасов нефти извлечена в результате прохождения первого объема воды, с внедрением второго объема связан относительно небольшой прирост коэффициента извлечения. Чем хуже характеристика залежей, тем более снижается эффективность внедрения первого объема воды и возрастает эффективность внедрения следующих объемов. Несмотря на промывку пластов большим количеством воды, на залежах с менее благоприятной характеристикой достигается меньшее значение коэффициента извлечения. Если по наиболее высокопродуктивным залежам он может достигать 0.6, то на залежах маловязкой нефти в неоднородных пластах не превышает 0,5—0,55. При повышенной вязкости нефти внедрение в залежь 7—8 объемов воды обусловливает коэффициент извлечения нефти не больше 0,4.

Из изложенного видно, что для каждой залежи особенности изменения разных показателей разработки тесно связаны между собой и во многом определяются ее характеристикой.

Приведенные особенности динамики основных показателей разработки при вытеснении нефти из пластов водой, выявленные в результате обобщения опыта разработки, могут быть использованы при обосновании возможных показателей разработки новых залежей, с подобным диапазоном значений промыслово-геологических параметров, для критической оценки проектных показателей, полученных в результате гидродинамических расчетов, при регулировании эксплуатации залежей.

Таким образом, обобщение опыта разработки залежей с названными средними диапазонами параметров пластов позволило подразделить их на четыре группы с разной динамикой основных показателей разработки из-за различий в промыслово-геологической характеристике и в применяемых системах разработки. Выделение этих групп предопределяет начало составления схемы промыслово-геологического группирования нефтяных залежей.

Очевидно, что по залежам с низкой продуктивностью, вводимым в последние годы в разработку, динамика показателей будет иной — максимальные темпы добычи нефти будут ниже, обводненность будет нарастать интенсивнее, меньшими будут коэффициенты нефтеизвлечения. Тенденции динамики показателей разработки по таким залежам предстоит определять, обобщая опыт их продолжительной разработки.

Добыча газа

На газовых эксплуатационных объектах весь период разработки одни специалисты подразделяют на три стадии, другие — на четыре. В первом случае III стадия отвечает III+IV стадиям разработки нефтяных объектов. Исходя из целесообразности унификации понятий, следует период разработки газовых залежей, так же как и нефтяных, делить на четыре стадии.

1 стадия — период бурения первой очереди добывающих скважин и наращивания добычи газа.

II стадия — период относительно постоянной высокой добычи, поддерживаемой дополнительным бурением скважин и при возможности — увеличением депрессии в скважинах.

Ill стадия — период интенсивного падения добычи.

IV стадия — завершающий период разработки, характеризующийся низкими отборами газа.

Обобщение опыта разработки газовых залежей, свидетельствует о том, что для небольших залежей с запасами до 3 млрд. м3 основные показатели динамики добычи газа (продолжительность стадий, степень использования запасов за стадию и др.) изменяются в широком диапазоне значений. Это обусловлено различиями в их продуктивности, в количестве добывающих скважин, в темпах освоения залежей. С увеличением размеров залежей диапазон значений показателей сужается, особенно для крупных по запасам залежей, служащих источниками снабжения газом удаленных потребителей, заинтересованных в продолжительных устойчивых поставках газа. Задачи газоснабжения обусловливают необходимость продления II стадии разработки и, следовательно, некоторого ограничения темпов разработки в этом периоде.

Продолжительность 1 стадии на залежах с запасами газа до 3 млрд. м³ часто не превышает одного года, иногда эта стадия совсем отсутствует, но нередко она продолжается 10 лет и более. На объектах с запасами 20—50 млрд. м³ она длится от 2 до 10 лет, а на более крупных объектах — от 4 до 10 лет.

Люди также интересуются этой лекцией: 7 Объёмы тел вращения.

Продолжительность II стадии по залежам с запасами до 50 млрд. м³ в большинстве случаев находится в пределах от  одного года до 10 лет, по более крупным залежам — от 4 до 10 лет. Среднегодовые темпы добычи на II стадии на залежах с запасами до 3 млрд. м³ изменяются в пределах от 5 до 30%, с запасами 3—50 млрд. м³ обычно от 5 до 13%, на более крупных залежах примерно от 5 до 8%.

К концу II стадии, т.е. к началу интенсивного падения добычи, из большинства объектов отбирается 40—70% балансовых запасов газа. Вполне реально на всех крупных залежах ставить задачу отбора к концу этого периода 60—70% балансовых запасов. Это существенно отличает динамику добычи газа от динамики добычи нефти. Как уже отмечалось, из нефтяных эксплуатационных объектов к началу падения добычи отбирается 25—50% извлекаемых запасов, что соответствует всего 15—35% балансовых запасов. Таким образом, на газовых объектах к концу II стадии достигается намного более высокое текущее газоизвлечение.

На III стадии из газовых объектов отбирают 20—30% запасов газа. Количество действующих скважин на этой стадии остается неизменным (при газовом режиме) или уменьшается в связи с постепенным прекращением эксплуатации обводненных скважин (при упруговодонапорном режиме). Продолжительность III стадии и соответственно скорость падения добычи газа в этот период, как и на нефтяных объектах, определяются характером динамики добычи газа на первых двух стадиях.

IV стадия, завершаемая при приближении к минимальной рентабельной добыче из объекта, так же, как и на нефтяных объектах, по продолжительности соразмерна с первыми тремя стадиями, вместе взятыми.

На газоконденсатных залежах, разрабатываемых с использованием природных видов энергии, выделяют те же стадии разработки, что и на газовых. При разработке газоконденсатных месторождений с реализацией сайклинг-процесса часть газа, закачиваемого после выделения из него конденсата обратно в пласт, в товарной продукции не учитывается. Вследствие этого динамика годовой добычи газа носит иной характер.

Вопросы поиска закономерностей в динамике показателей, характеризующих отборы попутной воды, для газовых залежей менее актуальны, поскольку при газовом режиме поступление воды в залежь и в скважины отсутствует или невелико, а при водонапорном режиме отбор попутной воды ограничивают путем изоляционных работ и выключения скважин, дающих воду обводненность продукции уже к концу II стадии возрастает до 40—50%, а к концу III стадии достигает 90—95% и более. В связи с. этим отборы жидкости из таких залежей резко наращиваются уже с конца 1 стадии и к концу основного периода могут превышать добычу нефти на II стадии в 4—6 раз и более. В IV стадии разработки темпы отбора жидкости из объектов сохраняются примерно на уровне отбора в конце III стадии.
