Лекция №18

Классификация помещений по опасности поражения электрическим током.

1. Без повышенной опасности (сухие помещения с деревянным полом) и не попадающим под п.2 и п.3

2. Помещения с повышенной опасностью:

- температура свыше 35⁰

- влажность более 75%

- наличие проводящего пола

- наличие проводящей электрический ток пыли

- загруженность заземленными металлическими конструкциями, свыше 20% от объема

3. Особо опасные помещения:

- влажность порядка 100%

Основные причины электротравматизма.

· Случайные прикосновения к токоведущим частям, находящимся под напряжением - ≈50%.

· Появления напряжения на корпусе оборудования - 24%.

· Ошибочное включение – 11%.

· Появление шагового напряжения – 2%.

Основные метод защиты.

1. Организационные меры

· Допуск к работе с 18 лет, обязательный медосмотр, деление работников на категории

· Размещения токоведущих частей электрооборудования на недоступной высоте, ограждение.

· Использование блокировок, предупреждающие надписи, окраска аварийных и негабаритных мест.

· Оформление работ с электрооборудованием по нарядам или допускам.

Наряд – составляется на спец. бланке с указанием места и времени начала и окончания работ, меры безопасности и состав бригады или лиц ответственных за безопасное проведение работ.

Наряд составляется на все работы под напряжением и со снятием напряжения.

Распоряжение – допуск для работ продолжительностью не более часа, при количестве работников не более трех человек (место, время, объект).

2. Инженерные методы

· Применение малого напряжения ручных инструментов (не более 40 В – в обычных помещениях и не более 12 В – в опасных помещениях)

· Защитная изоляция. Рабочая - согласно ПУЭ ее сопротивление должно быть не менее 0,5÷10 Ом; двойная – рабочая и аварийная не менее 5 мОм.

· СИЗ

Защитное заземление.

Защитное заземление – преднамеренное соединение с землей или ее эквивалентом металлических нетоковедущих частей (корпусов), которые могут оказаться под напряжением.

Назначение: защита от поражения электрическим током при прикосновении к корпусам ЭО.

Принцип действия: снижение до безопасных значений напряжения прикосновения и шага, обусловленных замыканием на корпус благодаря уменьшению потенциала заземляемого оборудования и увеличения потенциала основания, т.е. за счет выравнивания потенциалов.

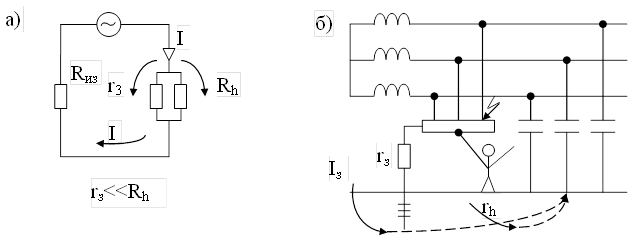

Рис. 36. Защитное заземление

По рис. 36 б). напряжение прикосновения:

где α – коэффициент прикосновения

для R_пол, R_об=0 Ом, r_з=4 Ом, I_з=4 А, α=0,4

Область применения: до 1000В - трех проводные сети с изолированной нейтралью.

Свыше 1000В - сети и с изолированной нейтралью и с заземлением.

В помещениях без повышенной опасности:

- для переменного тока - 380В и выше

- для постоянного тока - 440В и выше

В помещениях с повышенной опасностью:

- для переменного тока – 40В и выше

- для постоянного тока – 110В и выше

Защитное заземление – совокупность заземлителей (металлические прутки, уголки, трубы) от 3-х до 5-ти сантиметров, которые вертикально или горизонтально забиваются в землю и соединяются между собой проводниками. Конструкции могу быть либо выносными, либо контурные.

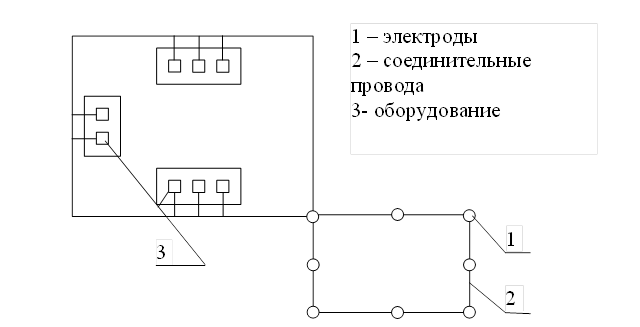

1. Выносной

Рис. 37. Выносная конструкция заземления

Достоинство – мобильность.

Недостаток – U_пр может быть достаточно значительным.

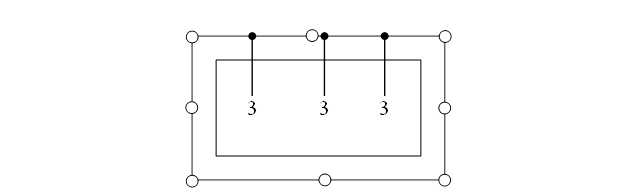

2. Контурный

Рис. 38. Контурная конструкция заземления

Достоинство – выравнивание потенциала в основании обеспечивает более высокий уровень защиты, чем выносной.

Согласно ПУЭ в установках до 1000В r_з≤4 Ом, но если мощность более 100кВА, то r_з=10 Ом; в установках более 1000В, r_з=0,5 Ом.

Защитное зануление.

Преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

Нулевой защитный проводник – проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой источников тока или ее эквивалентов. Следует отличать от нулевого рабочего проводника, по которому идет ток.

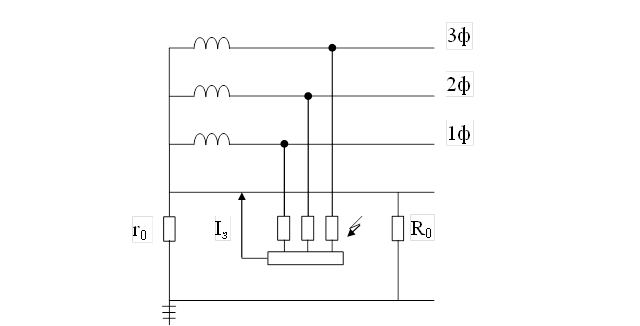

Рис. 39. Нулевой защитный проводник

Принцип действия: Прекращает замыкание на корпус при однофазном КЗ, т.е. замыкание между фазным и нулевым проводом с целью создания большого тока, способного вызвать срабатывание защиты, такой защитой могут быть плавкие предохранители.

Время срабатывания аварийных выключателей составляет 5-7 секунд, электромагнитных 0,01 секунд, но при этом:

где I_н – номинальный ток срабатывания защиты

При K=10 время срабатывания τ_сраб=0,1с

K=3 время срабатывания τ_сраб=0,2с

Согласно ПУЭ в нормальных помещениях K составляет 1,2÷3 и 4÷6 – в помещениях с повышенной опасностью.

Схемы защитного зануления обязательно должны включать:

- нулевой защитный проводник

- заземление нейтрали

- повторное заземление нулевого проводника

Нулевой защитный проводник (необходим для создания тока КЗ), согласно ПУЭ, должен иметь проводимость не менее половины проводимости фазного проводника.

Заземление нейтрали необходимо для снижения до безопасных значений напряжения относительно земли нулевого проводника и присоединенных к нему корпусов при случайных замыканиях фазы на землю.

Повторное заземление нулевого провода необходимо для снижения опасности поражения людей током при обрыве этого проводника и замыкании фазы на корпус за местом обрыва.

Нулевой защитный проводник должен быть тщательно проложен (без обрывов). На нем запрещается рубильники, предохранители.

Защитное отключение.

Это быстродействующая защита, классифицируется в зависимости от параметров. Используется в случаях невозможности использования защитного заземления и зануления.

Защитное отключение используется для отключения оборудования расположенного далеко от источника питания. Устанавливается в ручных установках о 1000В, в ручных инструментах.

Безопасность работы на персональном компьютере.

Основным нормативным документом является СанПиН 2.2.2.542-96. «Гигиенические требования к видеодисплейным терминалам, персональным ЭВМ и организация работы».
