Резонансы в цепях переменного тока
Любые упражнения по изучению электротехники необходимо начинать с проработки лекционного материала и соответствующего раздела в учебнике. Следует также выучить правила составления уравнений и свойств соединений элементов схем.
СЕМИНАР 6
Резонансы в цепях переменного тока
Задача 1

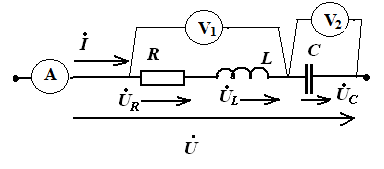

Определить сопротивления всех элементов и напряжение на резисторе. В цепи резонанс напряжений.
Дано: Амперметр показывает 2 А. Рекомендуемые материалы-44% Колебания + Волны -44% Колебания + Волны -44% Колебания + Волны -44% Задача 6.1 + Задача 6.2 -44% Задача 6.1 + Задача 6.2 -22% Задача 6.1 + Задача 6.2 Вольтметры V1 = 80 В; V2 = 40 В |
Решение:
в цепи резонанс, значит из условия резонанса ХL = ХC = 20 Ом
Задача 2 Резонанс токов
Определить значение емкости конденсатора, при котором возможен резонанс токов. Построить векторную диаграмму.
Дано: R1 = 40 Ом R2 = 10 Ом f = 50 Гц |
Решение:
Условие резонанса токов:
Определим значение проводимостей ветвей:
Решая квадратное уравнение, получаем два положительных корня со значениями
реактивного сопротивления Хс1 = 78,7 ; Хс2 = 1,25 Ом
выберем одно значение Хс2 = 1,25 Ом и проведем расчет тока:

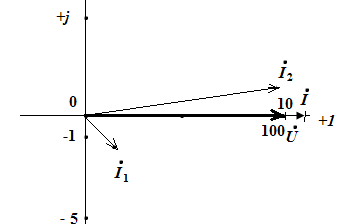

Построение векторной диаграммы
Задача 3 Построить качественную векторную диаграмму.
Построение проводим, используя свойства элементов.
Люди также интересуются этой лекцией: 1 Как рубашка в поле выросла. |
Задача 4 Построить качественную векторную диаграмму. Построение проводим, используя свойства элементов.
При построении векторной диаграммы смешанного соединения, сначала строим векторную диаграмму параллельного соединения, затем последовательного.
