Условные графические обозначения
Условные графические обозначения на пневматических схемах (ISO 1219, ГОСТ 2.781-96, ГОСТ 2.782-96)
| Преобразователи энергии | |||||||||
| Компрессор
| Поступательный преобразователь с одним видом рабочей среды | Поступательный преобразователь с двумя видами рабочей среды | |||||||
| Вакуум-насос | Пневмогидравлический вытеснитель | Рекомендуемые материалыОпределить диаметр цилиндрического поплавка помещенного в поплавковой камере карбюратора автомобильного двигателя (рис.8). Поплавок погружен в бензин на половину. Длина поплавка L=65мм. Размеры, соответствующие обозначения на рисунке равны: а =60мм Рассчитать диаметр трубопровода для перекачки воды из скважины (колодца) в водонапорную башню (по вариантам). Исходные данные для расчета приведены в таблице 6.1. Условные обозначения: h-превышение уровня воды в расход; hw-допустимые потери напора в Рассчитать диаметр трубопровода для перекачки воды из скважины (колодца) в водонапорную башню (по вариантам). Исходные данные для расчета приведены в таблице 6.1. Условные обозначения: h-превышение уровня воды в расход; hw-допустимые потери напора в -66% Решения многих билетов к РК №1 2025г FREE И.И. Куколевский, Л.Г. Подвидз - Сборник задач по машиностроительной гидравлике Система водоснабжения индивидуального жилого дома 2020г Усилитель давления | Эжектор
| ||||||
| Исполнительные механизмы | |||||||||
| Пневмомоторы | |||||||||
| Нереверсивный нерегулируемый | Нереверсивный регулируемый | Реверсивный нерегулируемый | Реверсивный регулируемый | ||||||
| Поворотные пневмодвигатели | |||||||||
| Без демпфирования
| С демпфированием в конце хода
| ||||||||
| Пневмоцилиндры одностороннего действия | |||||||||
| Без указания способа возврата штока | С возвратом штока пружиной | ||||||||
| С выдвижением штока пружиной | Телескопический
| ||||||||
| Пневмоцилиндры двустороннего действия | |||||||||
| Общее обозначение |
| ||||||||
| С постоянным магнитом на поршне |
| ||||||||
| С нерегулируемым торможением в конце хода |
| ||||||||
| С регулируемым торможением в конце хода |
| ||||||||
| С проходным штоком |
| ||||||||
| С проходным полым штоком |
| ||||||||
| Телескопический |
| ||||||||
| Тандем |
| ||||||||
| С пневмоприводным фиксатором штока |
| ||||||||
| С гибким штоком |
| ||||||||
| Бесштоковый с магнитной муфтой |
| ||||||||
| Бесштоковый с ленточным уплотнителем |
| ||||||||
| Специальные исполнительные механизмы | |||||||||
| Захват промышленного робота |
| ||||||||
| Вакуумный захват |
| ||||||||
| Устройства подготовки сжатого воздуха | |||||||||
| Фильтр |
| ||||||||
| Влагоотделитель с ручным отводом конденсата |
| ||||||||
| Влагоотделитель с автоматическим отводом конденсата |
| ||||||||
| Фильтр- влагоотделитель |
| ||||||||
| Осушитель |
| ||||||||
| Охладитель |
| ||||||||
| Нагреватель |
| ||||||||
| Маслораспылитель |
| ||||||||
| Блок подготовки воздуха | |||||||||
| Детальное обозначение |
| ||||||||
| Упрощенное обозначение |
| ||||||||
| Ресивер |
| ||||||||
| Контрольно-измерительные устройства | |||||||||
| Манометр |
| ||||||||
| Термометр |
| ||||||||
| Указатель (индикатор) давления |
| ||||||||
| Указатель расхода |
| ||||||||
| Расходометр |
| ||||||||
| Счетчики импульсов | |||||||||

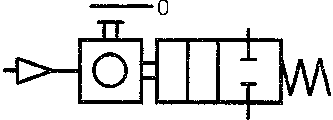

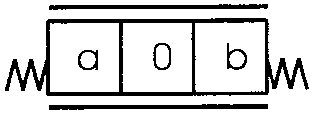

| С ручной установкой нуля и с пневматическим входным сигналом |
| ||||||||
| нестандартизованные обозначения: с ручной установкой нуля |
| ||||||||
| с пневматической установкой нуля и с пневматическим входным сигналом |
| ||||||||
| Реле давления |
| ||||||||
| Пневматические распределители | |||||||||
| Нормально закрытый 2/2- распределитель |
| ||||||||
| Нормально открытый 2/2- распределитель |
| ||||||||
| Нормально закрытый 3/2- распределитель |
| ||||||||
| Нормально открытый 3/2- распределитель |
| ||||||||
| 4/2- распределитель |
| ||||||||
| 5/2- распределитель |
| ||||||||
| 3/3- распределитель |
| ||||||||
| 4/3- распределитель |
| ||||||||
| 5/3- распределитель |
| ||||||||
| Дросселирующий распределитель |
| ||||||||
| Пневматические клапаны | |||||||||
| Обратные | |||||||||
| Без пружины |
| ||||||||
| С пружиной |
| ||||||||
| Пневмозамки | |||||||||
| С управлением открытием |
| ||||||||
| С управлением закрытием |
| ||||||||
| Логические | |||||||||
| «ИЛИ» |
| ||||||||
| «И» |
| ||||||||
| Давления | |||||||||
| Предохранительный |
| ||||||||
| Редукционный двухлинейный |
| ||||||||
| Редукционный трехлинейный |
| ||||||||
| Последовательности | |||||||||
| Вариант 1 |
| ||||||||
| Вариант 2 |
| ||||||||
| Быстрого выхлопа |
| ||||||||
| Выдержки времени | |||||||||

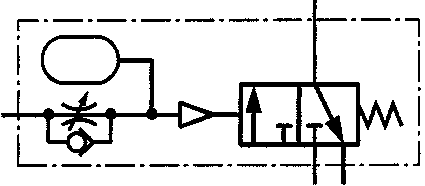

| С задержкой по переднему фронту |
| ||||||||
| С задержкой по заднему фронту |
| ||||||||

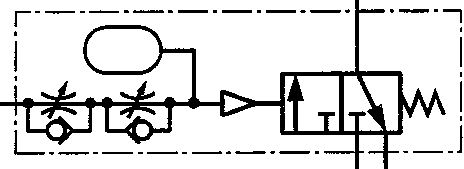

| С задержкой по переднему и заднему фронтам |
| ||||||||
| Формирователь импульса |
| ||||||||
| Устройства регулирования расхода | |||||||||
| Дроссели | |||||||||
| Нерегулируемый |
| ||||||||
| Регулируемый |
| ||||||||
| С обратным клапаном |
| ||||||||
| Путевой |
| ||||||||
| Выхлопной |
| ||||||||
| Устройства управления пневмоаппаратами | |||||||||
| Управление мускульной силой | |||||||||
| Без уточнения типа |
| ||||||||
| Кнопка |
| ||||||||
| Рычаг |
| ||||||||
| Педаль |
| ||||||||
| Поворотная рукоятка |
| ||||||||
| Механическое управление | |||||||||
| Толкатель (кулачок) |
| ||||||||
| Ролик |
| ||||||||
| Ролик с «ломающимся» рычагом |
| ||||||||
| Пружина |
| ||||||||
| Фиксатор |
| ||||||||
| Пневматическое управление | |||||||||
| Прямое нагружением |
| ||||||||
| Прямое разгружением |
| ||||||||
| Непрямое нагружением |
| ||||||||
| За счет разности площадей |
| ||||||||
| Электрическое управление | |||||||||
| Электромагнит с одной обмоткой |
| ||||||||
| Электромагнит с двумя встречными обмотками |
| ||||||||
| Электромагнит с пропорциональным управлением |
| ||||||||
| Шаговый электродвигатель |
| ||||||||
| Комбинированное управление | |||||||||
| Электромагнитное И непрямое пневматическое |
| ||||||||
| Электромагнитное ИЛИ непрямое пневматическое |
| ||||||||
| Непрямое пневматическое с ручным дублированием |
| ||||||||
| Электромагнит и пружина |
| ||||||||
| Элементы трубопроводов | |||||||||
| Заборник воздуха из атмосферы |
| ||||||||
| Место присоединения к источнику сжатого воздуха |
| ||||||||
| Линии всасывания, напора, слива |
| ||||||||
| Линии управления, отвода конденсата |
| ||||||||
| Соединение трубопроводов | |||||||||
| Пересечение трубопроводов без соединения |
| ||||||||
| Трубопровод гибкий, шланг |
| ||||||||
| Место присоединения несоединенное |
| ||||||||
| Место присоединения соединенное |
| ||||||||
| Общее обозначение разъемного соединения |
| ||||||||
| Фланцевое соединение |
| ||||||||
| Штуцерное резьбовое соединение |
| ||||||||
| Быстроразъемное соединение без запорного элемента | |||||||||
| Соединенное |
| ||||||||
| Несоединенное |
| ||||||||
| Быстроразъемное соединение с запорным элементом | |||||||||
| Соединенное |
| ||||||||
| Несоединенное |
| ||||||||
| Вентиль |
| ||||||||
| Вентиль с пневмоприводом |
| ||||||||
| Выхлоп без возможности присоединения |
| ||||||||
| Выхлоп с возможностью присоединения |
| ||||||||
| Пневмоглушитель |
| ||||||||
| Струйные датчики положения и усилители сигнала (нестандартизованные обозначения) | |||||||||
| Датчик подпора |
| ||||||||
| Вилкообразный воздушный барьер |
| ||||||||
| С кольцевым соплом |
| ||||||||
| С встречным соударением струй |
| ||||||||
| Однокаскадный усилитель |
| ||||||||
| Дувухкаскадный усилитель |
| ||||||||
| Маркировка присоединительных отверстий пневмоустройств | |||||||||
| Основное входное отверстие (подвод питания) | Р | 1 | |||||||
| Выходные отверстия (подача рабочей среды) | A,B,C... | 2,4,6… | |||||||
| Выхлопные отверстия | R,S,T... | 3,5,7… | |||||||
| Отверстия каналов управления | X,Y,Z... | 10,12,14… | |||||||
Табл. XIII. Условные графические обозначения на электрических схемах (ISO 1219, ГОСТ 2.755-87, ГОСТ 2.756-76)
| Типы контактов | |
| Размыкающий |
|
| Замыкающий |
|
| Переключающий |
|
| Контакты электротехнических устройств | |
| Замыкающий контакт кнопочного выключателя (общее обозначение) |
|
| Замыкающий контакт кнопочного выключателя, приводимого в действие нажатием кнопки |
|
| Замыкающий контакт кнопочного выключателя с механизмом фиксацией положения |
|
| Замыкающий контакт кнопочного выключателя, приводимого в действие вытягиванием кнопки |
|
| Замыкающий контакт кнопочного выключателя, , приводимого в действие путем поворота |
|
| Переключающийся контакт путевого выключателя |
|
| Переключающийся контакт путевого выключателя с управляющим воздействием от толкателя с «ломающимся» рычагом |
|
| Переключающийся контакт путевого выключателя, активизированный в исходом состоянии контролируемым объектом |
|
| Переключающийся контакт реле давления |
|
| Замыкающий и размыкающий контакты реле времени с замедлением при срабатывании |
|
| Замыкающий и размыкающий контакты реле времени с замедлением при возврате |
|
| Замыкающий и размыкающий контакты реле времени с замедлением при срабатывании и возврате |
|
| Воспринимающая часть электромеханических устройств | |
| Катушка |
|
| Катушка с одной обмоткой |
|
| Катушка с двумя встречными обмотками |
|
| Катушка устройства с замедлением при срабатывании (например реле времени) |
|
| Катушка устройства с замедлением при отпускании |
|
| Катушка устройства с замедлением при срабатывании и отпускании |
|
| Бесконтактные путевые выключатели | |
| Геркон |
|
| Индуктивный |
|
| Емкостной |
|
| Оптический |
|

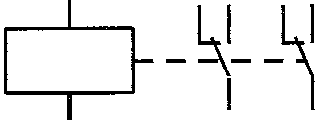

| Бесплатная лекция: "2 - Комплексный подход к обеспечению безопасности" также доступна. Реле |
|

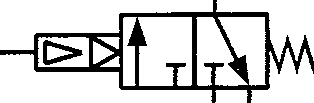

| Электропневматический преобразователь (пневматический распределитель с электромагнитным управлением) |
|
| Световой индикатор |
|
