Непрерывно-стохастические модели (Q - схемы).

К ним относятся системы массового обслуживания ( англ. queuing system), которые называют Q- схемами.

Методы теории массового обслуживания.

Предмет ТМО — системы массового обслуживания (СМО) и сети массового обслуживания. Под СМО понимают динамическую систему, предназначенную для эффективного обслуживания случайного потока заявок при ограниченных ресурсах системы. Обобщённая структура СМО приведена на рисунке 3.1.

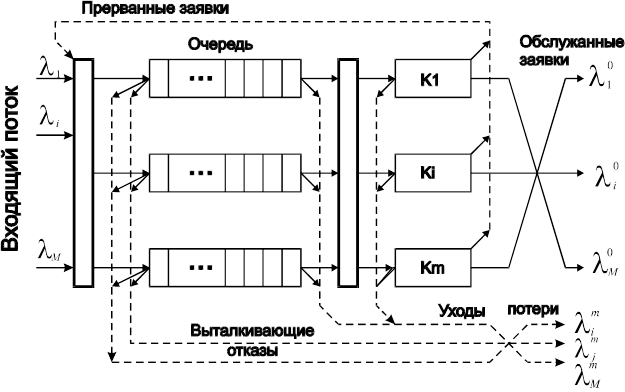

Рис. 3.1. Схема СМО.

Поступающие на вход СМО однородные заявки в зависимости от порождающей причины делятся на типы, интенсивность потока заявок типа i (i=1…M) обозначено l_i. Совокупность заявок всех типов - входящий поток СМО.

  Обслуживание заявок выполняется m каналами. Различают универсальные и специализированные каналы обслуживания. Для универсального канала типа j считается известными функции распределения F_ji(t) длительности обслуживания заявок произвольного типа. Для специализированных каналов функции распределения длительности обслуживания каналов заявок некоторых типов являются неопределёнными, назначение этих заявок на данный канал.

  В качестве процесса обслуживания могут быть представлены различные по своей физической природе процессы функционирования экономических, производственных, технических и других систем, например, потоки поставок продукции некоторому предприятию, потоки деталей и комплектующих изделий на сборочном конвейере цеха, заявки на обработку информации ЭВМ от удалённых терминалов и т.д. При этом характерным для работы таких объектов является случайное поведение заявок (требований) на обслуживание и завершение обслуживания в случайные моменты времени.

Рекомендуемые материалы

Q - схемы можно исследовать аналитически и имитационными моделями. Последнее обеспечивает большую универсальность.

Рассмотрим понятие массового обслуживания.

В любом элементарном акте обслуживания можно выделить две основные составляющие: ожидание обслуживания заявкой и собственно обслуживание заявки. Это можно отобразить в виде некоторого i-ого прибора обслуживания П_i, состоящего из накопителя заявок, в котором может находится одновременно l_i=0…L_i^H заявок, где L_i^H - ёмкость i-ого накопителя, и канала обслуживания заявок, k_i.

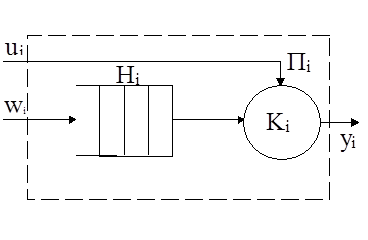

Рис. 3.2. Схема прибора СМО

На каждый элемент прибора обслуживания П_i поступают потоки событий: в накопитель H_i поток заявок w_i , на канал k_i - поток обслуживания u_i.

Потоком событий (ПС) называется последовательность событий, происходящих одно за другим в какие-то случайные моменты времени. Различают потоки однородных и неоднородных событий. Однородный ПС характеризуется только моментами поступления этих событий (вызывающими моментами) и задаётся последовательностью {t_n}={0£t₁£t₂…£t_n£…}, где t_n - момент поступления n- ого события - неотрицательное вещественное число. ОПС может быть также задан в виде последовательности промежутков времени между n-ым и n-1-ым событиями {t_n}.

Неоднородным ПС называется последовательность {t_n, f_n} , где t_n- вызывающие моменты; f_n- набор признаков события. Например, может быть задана принадлежность к тому или иному источнику заявок, наличие приоритета, возможность обслуживания тем или иным типом канала и т.п.

Рассмотрим ОПС, для которого t_iÎ{t_n}- случайные величины, независимые между собой. Тогда ПС называется потоком с ограниченным последействием.

ПС называется ординарным, если вероятность того, что на малый интервал времени Dt, примыкающий к моменту времени t попадает больше одного события Р_³1(t, Dt) пренебрежительно мала.

Если для любого интервала Dt событие P₀(t, Dt) + P₁(t, Dt) + Р_³1(t, Dt)=1, P₁(t, Dt) - вероятность попадания на интервал Dt ровно одного события. Как сумма вероятностей событий, образующих полную группу и несовместных, то для ординарного потока событий P₀(t, Dt) + P₁(t, Dt) » 1, Р_³1(t, Dt)=Q(Dt), где Q(Dt)- величина, порядок малости который выше, чем Dt, т.е. lim(Q(Dt))=0 при Dt®0.

Стационарным ПС называется поток, для которого вероятность появления того или иного числа событий на интервале времени t зависит от длины этого участка и не зависит от того, где на оси времени 0 - t взят этот участок. Для ОПС справедливо 0*P₀(t, Dt) + 1*P₁(t, Dt)= P₁(t, Dt) - среднее число событий на интервале Dt. Среднее число событий, наступающих на участке Dt в единицу времени составляет P₁(t, Dt)/Dt. Рассмотрим предел этого выражения при Dt®0

                          lim P₁(t, Dt)/Dt=l(t)*(1/един.вр.).

Если этот предел существует, то он называется интенсивностью (плотностью) ОПС. Для стандартного ПС l(t)=l=const.

Применительно к элементарному каналу обслуживания k_i можно считать что поток заявок w_iÎW, т.е. интервалы времени между моментами появления заявок на входе k_i образуют подмножество неуправляемых переменных, а поток обслуживания u_iÎU, т.е. интервалы времени между началом и окончанием обслуживания заявки образуют подмножество управляемых переменных.

Заявки, обслуженные каналом k_i и заявки, покинувшие прибор П_i по различным причинам не обслуженными, образуют выходной поток y_iÎY.

Процесс функционирования прибора обслуживания П_i можно представить как процесс изменения состояний его элементов во времени Z_i(t). Переход в новое состояние для П_i означает изменение кол-ва заявок, которые в нём находятся (в канале k_i и накопителе H_i). Т.о. вектор состояний для П_i имеет вид : , где - состояния накопителя, (=0 - накопитель пуст, =1- в накопителе одна заявка…, =- накопитель занят полностью; - состояние канала k_i (=0 - канал свободен, =1 канал занят).

Q-схемы реальных объектов образуются композицией многих элементарных приборов обслуживания П_i. Если k_i различных приборов обслуживания соединены параллельно, то имеет место многоканальное обслуживание (многоканальная Q-схема), а если приборы П_i и их параллельные композиции соединены последовательно, то имеет место многофазное обслуживание (многофазная Q-схема).

Т.о. для задания Q-схемы необходимо оператор сопряжения R, отражающий взаимосвязь элементов структуры.

Связи в Q-схеме изображают в виде стрелок (линий потока, отражающих направление движения заявок). Различают разомкнутые и замкнутые Q-схемы. В разомкнутой выходной поток не может снова поступить на какой-либо элемент, т.е. обратная связь отсутствует.

Собственными (внутренними) параметрами Q-схемы будут являться кол-во фаз L_Ф, количество каналов в каждой фазе, L_kj, j=1… L_Ф, количество накопителей каждой фазы L_kj, k=1… L_Ф, ёмкость i-ого накопителя L_i^H. Следует отметить, что в теории массового обслуживания в зависимости от ёмкости накопителя применяют следующую терминологию:

- системы с потерями (L_i^H=0, накопитель отсутствует);

- системы с ожиданием (L_i^H®¥);

- системы с ограниченной ёмкостью накопителя Н_i (смешанные).

Информация в лекции "Регионалистика" поможет Вам.

Обозначим всю совокупность собственных параметров Q-схемы как подмножество Н.

Для задания Q-схемы также необходимо описать алгоритмы её функционирования, которые определяют правила поведения заявок в различных неоднозначных ситуациях.

В зависимости от места возникновения таких ситуаций различают алгоритмы (дисциплины) ожидания заявок в накопителе Н_i и обслуживания заявок каналом k_i. Неоднородность потока заявок учитывается с помощью введения класса приоритетов.

В зависимости от динамики приоритетов Q-схемы различают статические и динамические. Статические приоритеты назначаются заранее и не зависят от состояний Q-схемы, т.е. они являются фиксированными в пределах решения конкретной задачи моделирования. Динамические приоритеты возникают при моделировании. Исходя из правил выбора заявок из накопитель Н_i на обслуживание каналом k_i можно выделить относительные и абсолютные приоритеты. Относительный приоритет означает, что заявка с более высоким приоритетом, поступившая в накопитель Н, ожидает окончания обслуживания представляющей заявки каналом k_i и только после этого занимает канал. Абсолютный приоритет означает, что заявка с более высоким приоритетом, поступившая в накопитель, прерывает обслуживание каналом k_i заявки с более низким приоритетом и сами занимает канал (при этом вытесненная из k_i заявка может либо покинуть систему, либо может быть снова записана на какое-то место в Н_i).

Необходимо также знать набор правил, по которым заявки покидают Н_i и k_i: для Н_i – либо правила переполнения, либо правила ухода, связанные с истечением времени ожидания заявки в Н_i­; для k_i – правила выбора маршрутов или направлений ухода. Кроме того, для заявок необходимо задать правила, по которым они остаются в канале k_i, т.е. правила блокировок канала. При этом различают блокировки k_i по выходу и по входу. Такие блокировки отражают наличие управляющих связей в Q‑схеме, регулирующих поток заявок в зависимости от состояний Q‑схемы. Набор возможных алгоритмов поведения заявок в Q‑схеме можно представить в виде некоторого оператора алгоритмов поведения заявок А.

Т.о. Q‑схема, описывающая процесс функционирования СМО любой сложности однозначно задаётся в виде набора множеств: Q = <W, U, H, Z, R, A> .
