Манипулятор мышь
1.13 Манипулятор мышь
Мышь - это устройство, с помощью которого пользователь общается с системой на интерактивно-графическом рабочем месте. По принципу действия различают:
− оптико-механическую мышь;
− оптическую мышь.

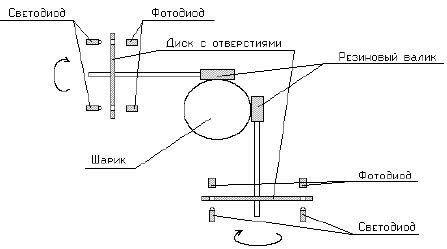

Рисунок 1.65 - Устройство оптико-механической мыши
У оптико-механической мыши встроенный в корпус шарик движется по столу вместе с мышью. Вращательное движение путем трения передается на два потенциометра X, Y. В случае с оптической мышью, у которой нет шарика, она движется по мелкорастровому планшету, который считывается через фотоэлементы (рисунок 1.65). Чувствительность мыши измеряется в cpi (counts per inch - отсетов на дюйм) и обычно составляет от 100 до 200 cpi. Бывают мыши с 1, 2, 3 и до 16 клавишами. Оптические мыши отличаются высокой надежностью, так как практически не имеют механической начинки и трущихся частей (к механике можно отнести лишь кнопки и колесо прокрутки). В настоящее время используются мыши второго поколения. В нижней части такой мыши установлен специальный светодиод, который подсвечивает поверхность, по которой перемещается мышь. Миниатюрная камера "фотографирует" поверхность более тысячи раз в секунду, передавая эти данные процессору мыши, который и делает выводы об изменении координат мыши.
Альтернативой мыши - является трэкболл (шар) - (мышь наоборот, в которой движут шарик) или специальный джойстик на аналитическом плоттере.
