Билет 9

1. Фазовый  и структурный анализ диаграммы Fe-Fe_зС.  Использование полиморфизма железа при термической обработке сталей.

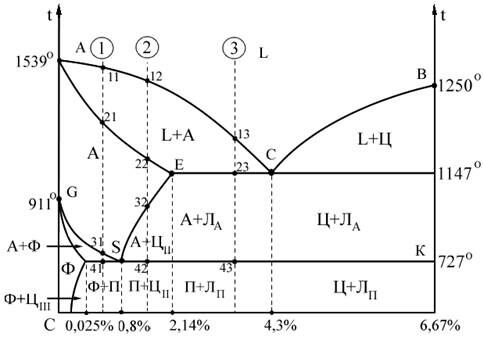

Обозначения на диаграмме.

А – аустенит – ограниченный твердый раствор внедрения углерода в кристаллической решетке Fe_g. Тип решетки – ГЦК. Максимальная растворимость углерода – 2,14% при температуре 1147° C (точка Е на диаграмме). Устойчива от температуры плавления сплавов до t_min = 727° C. Особенность: с понижением температуры устойчивость А обеспечивается во все более сужающемся диапазоне растворимости углерода. При температуре t_min = 727° C А устойчив только при определенном содержании углерода (0,8%) – точка S. При падении температуры ниже 727° C А распадается и переходит в П.

П – перлит – эвтектоидная механическая смесь феррита и цементита. Содержание углерода – 0,8% .Образуется в результате перераспределения углерода в А при t < 727° C. Строение: слоистая структура из пластинок Ф и Ц.

Ф – феррит – ограниченный твердый раствор внедрения углерода в кристаллической решетке Fe_a; ОЦК-решетка; содержание углерода – меньше 0,006% при t=20° C. Из-за малого содержания углерода по свойствам Ф аналогична чистому железу.

Рекомендуемые материалы

Ц – цементит – химическое соединение Fe₃C – карбид (сложная кристаллическая решетка). С = 6,67%. Ц – самая высокоуглеродсодержащая фаза. Это самый твердый и прочный из всех сплавов.

Л_А – ледебурит аустенитный – эвтектическая смесь фаз А и Ц. Образуется при температуре 1147° C (линия ECD).

Л_П – ледебурит перлитный – эвтектическая смесь фаз П и Ц. Образуется из Л_А при температуре <727° C в результате распада А.

Основные линии на диаграмме.

ACB – линия ликвидус.

AECD – линия солидус.

ECD – линия эвтектического превращения; С – точка эвтектики (ледебурит).

SE – линия предельной растворимости С в А; ниже линии С выделяется в виде Ц_II.

GS – нижняя граница устойчивости А; ниже линии часть кристаллов А теряет С и превращается в Ф, остальные кристаллы получают С и остаются устойчивыми.

PSK – линия эвтектического превращения; ниже линии А переходит в П.

PM – линия предельной растворимости С в Ф; избыточный углерод – в виде Ц_III

GP – верхняя граница ферритной области; для любой двухфазной области диаграммы применимо правило отрезков.

Диаграмма делится на области по содержанию углерода: 0–2,14% – сталь (0–0,8% – доэвтектоидная сталь, 0,8–2,14% – заэвтектоидная сталь); 2,14–6,67% – чугун (2,14–4,3% – доэвтектический чугун, 4,3–6,67% – заэвтектический чугун).

Превращения в сплавах Fe и С.

В технике применяется железо с содержанием углерода до 2,14%.

1) Доэвтектоидная сталь:

Для 4–4': k = 2; f = 3 (Ф + А + Ц); с = 2–3+1=0 (t = const).

1–2 – первичная кристаллизация А из жидкости

2–3 – охлаждение А (превращений нет)

3–4 – диффузионное перераспределение углерода, образование Ф, повышение содержания углерода в А.

4–4' – распад А, образование П.

Ниже 4' – охлаждение сплава, выделение избыточного углерода из Ф (Ц_III).

Полиморфизм – свойство металла изменять свою кристаллическую решётку под влиянием внешних факторов (температура, давление). Feα Û Feγ

2. Конструкционные материалы малой плотности:  пластмассы, их состав, применение.  Преимущества и недостатки пластмасс как конструкционных материалов.

Пластмассы. Классификация и состав пластических масс.

Пластмассы – это органические вещества, связующими которых являются полимеры. Они состоят из: 1) связующее (матрица) - полимеры; 2) наполнители (низкомолекулярные в-ва), их вводят для придания специальных св-в: понижения усадки, повышения мех. св-в (твёрдость HB, σ_В, σ_Т). Наполнители: порошковые (сажа, графит, древесная мука), волокниты (волокна, стекловолокна, асбоволокна), слоистые (геминакс, текстолит), стеклоткань (стеклотекстолиты), газовые (газонаполненные: поропласты, пенопласты, сотопласты); 3) пластификаторы – жидкие вещества, для повышения эластичности материала; 4) отвердители; 5) краски (оксиды металлов), их вводят для изменения цвета пластмасс. Пластмассы: термопластичные, термореактивные и газонаполненные.

 Термопластичные пластмассы. Свойства, область применения (на примере полиэтилена и фторопласта).

Рекомендация для Вас - 31 Классификация доказательств и ее практическое значение в уголовном процессе.

1. Полиэтилен (ПЭ). Состав мономера: [–CH₂–CH₂–]_n. Этилен [–CH₂–CH₂–] при комнатной t находится в газовом состоянии, t кипения составляет -140°C. ПЭ бывает двух видов: 1)Низкой плотности высокого давления ПЭНП (ПЭВД), разветвлённая структура, плотность ρ = 0,91-0,92 г/см³, t_экспл = -70¸120-140°C, t_плавл = 110-125°C; 2) ПЭВП (ПЭНД), линейная структура, ρ = 0,96 г/см³, t_экспл = -70¸140-150°C, t_плавл = 150°C. Недостаток – старение ПЭ. При воздействии ионизованного излучения увеличивается прочность материала и теплостойкость. Применение: упаковочная плёнка, литьё бутылок, трубы, электроизоляционный кабель.

2. Фторопласт (ФП). Состав мономера: [–CF₂–CF₂–]_n. ФП обладает аморфной кристаллической структурой. Плотность ρ = 0,25, t_экспл. = -269 ¸ +250°C. Химически стоек к действию растворителей. ФП обладает очень низким коэффициентом трения μ = 0,04. Недостаток ФП: трудность его переработки. Применение: насосы, винтили, антифрикционные покрытия.

51. Термореактивные пластмассы. Свойства, область применения (на примере текстолитов).

Текстолит относят к слоистым пластикам. Связующее в этом полимере – это термореактивные смолы. Наполнители: хлопчатобумажные ткани. Среди всех слоистых пластиков этот материал обладает наибольшей способностью поглощать вибрационные нагрузки. Кроме этого хорошо сопротивляется раскалыванию. Применяют для зубчатых колёс и как вкладыши для подшипников. Температура эксплуатации: -60 ¸ 60-80°C.

52. Газонаполненные пластмассы. Строение. Область применения.

Это гетерогенные (сост. из нескольких фаз) химически сложные системы, состоящие из твёрдой и газообразной фаз. В качестве связывающего используются термопласты (или реактопласты), которые образуют стенки ячеек или пор. В качестве наполнителей используют газообразные в-ва. В зависимости от физической структуры газонаполненные пластмассы делят на пенопласты, поропласты и сотопласты. Пенопласт – система, в которой присутствуют замкнутая ячеистая структура, а газовый наполнитель изолирован от окр. среды тонкими слоями полимерного связующего. Замкнутая ячеистая структура обеспечивает высокие теплоизоляционные св-ва и хорошую плавучесть. Прочность таких материалов низкая и зависит от плотности материала. ρ = 20-300 кг/м³. Применяется для изоляции кабин, холодильников, рефрижераторов, труб (поропласт), в авиа-, кораблестроении, на ж/д транспорте. Поропласт – материал с открыто-пористой структурой. Применяется для впитывания жидкости. ρ = 130-500 кг/м³. Сотопласты – тонкие листовые материалы, выполненные в форме гофра, которые затем сшиваются в виде пчелиных сот. Материалом для гофров служат ткани, которые пропитываются различными связующими. Применение: тепло- и звукоизоляционные материалы (авиация), обладают радиопрозрачностью, используются для заполнения многослойных панелей в авиа- и судостроении.
