Процесс конструирования как система
6 Процесс конструирования как система
Основой для разработки изделия и последующей постановки его в производство является техническое задание (ТЗ), которое составляется предприятием-разработчиком на основании заявки заказчика.
Основные функции, выполняемые предприятиями-заказчиками, разработчиками, изготовителями, потребителями, а также порядок составления, согласования и утверждения ТЗ устанавливается соответствующими ГОСТами.
Разработка изделия в промышленных масштабах – сложный, длительный процесс, разделённый во времени на проектную и рабочую стадии.
I. К проектным стадиям относят:
Необходимость разделения проектирования на стадии обусловлена последовательной проработкой, совершенствованием и доведением показателей конструкции до уровня требований ТЗ.
На этом этапе выполняются все расчёты, моделирование, изготовление и испытание макетов.
Технический проект является завершающей стадией проектирования и он является основой для рабочего проектирования.
Рекомендуемые материалы
II. Рабочее проектирование:

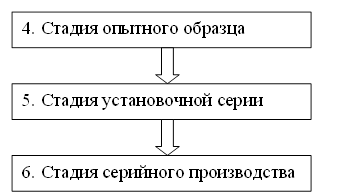

На стадии опытного образца разрабатывается конструкторская документация для изготовления образца на опытном производстве предприятия-разработчика.
После проведения заводских испытаний корректируется документация. Данный этап завершается присвоением документации литеры “01”.
На стадии установочной серии изготавливают серию изделий на предприятии, предназначенном уже для серийного производства. После этой стадии документации присваивается литера “А”.
На стадии серийного производства изготавливают и испытывают головную серию изделий, и после корректировки конструкторской документации переходят к поточному производству.
Представление процесса проектирования в виде системы позволяет установить общие закономерности направленного мышления конструктора.

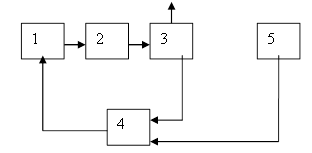

Процесс конструирования как система может быть описан блок-схемой:
1.Входной блок;
2.Процессор;
3.Вых. блок;
4.Блок сравнения;
5.Эталон.
Расшифруем эти блоки.
Информация в лекции "58 Проблема идеала научности в философии науки" поможет Вам.
Входной блок 1 – это совокупность факторов, побуждающих систему к действию, т.е. ТЗ. Ограничивающими факторами при этом являются: технические возможности производства, квалификация разработчиков, ограниченный перечень материалов, разрешённых к применению.
Блок процессора 2 – это поиск и генерирования вариантов конструкторских решений и составление конструкторской документации.
Выходной блок 3 – это конкретный вариант решения, описывающий свойства конструкции, её параметры.
Эталонный блок 5 – это идеализированный вариант решения проблемы (идеальная модель конструкции, параметры которой полностью соответствуют ТЗ).

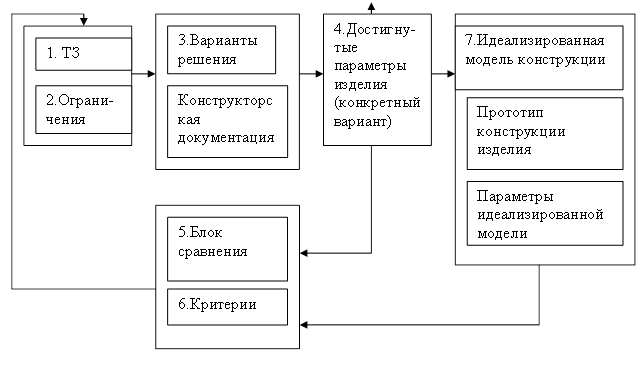

В блоке сравнения 4 сопоставляются качественные и количественные показатели конструкций, соответствующих выбранному варианту и идеальной модели. Сравнение происходит по выбранным критериям. В случае существенных отличий в показаниях, обратная связь побуждает систему к генерированию нового варианта конструктивного решения.
Выход из системы соответствует той ситуации, когда расхождения в блоке сравнения отсутствуют.
