Кинематические схемы

Кинематические схемы

Кинематические схемы механических передач приведены на рис.3 и рис.4.

Краткая характеристика этих передач (рис.3): передачи зубчатые ци­линдрические между параллельными валами (а — с прямыми и косыми зубьями; б — с шевронными зубьями; в — внутреннего зацепления; г — ре­ечные); передачи зубчатые конические между пересекающимися валами (д — с прямыми, косыми и круговыми зубьями; е — коническая — гипоид­ная); передачи зубчатые (цилиндрические) между скрещивающимися вала­ми (ж — винтовая).

В транспортном машиностроении, в многоцелевых гусеничных и колесных машинах зубчатые и червячные передачи в силу своих многих достоинств получили большое распространение. Это - трансмиссии основных танков российского производства, приводы поворота башен, трансмиссии БТР и автомобилей.

На рис.4, а показано схематичное изображение червячной передачи; 4, б — цепной передачи; 4, в — передачи винт-гайка; 4, г — ременной передачи.

Передачи гибкими связями широко применяются в общем машиностроении, наиболее типичными их представителями являются клиноременные передачи, обладающие многими достоинствами. В качестве наиболее широко распространенного примера таких передач можно привести приводы вентиляторов, генераторов, водяных насосов и компрессоров двигателей внутреннего сгорания.

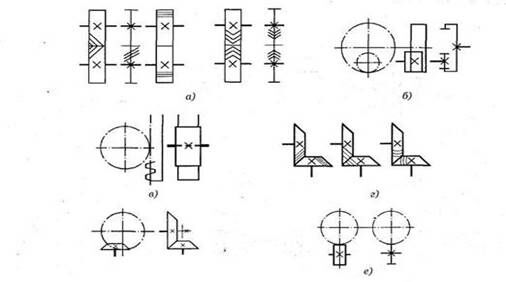

Рис.3. Кинематические схемы механических передач: а — цилиндрические зубчатые пере­дачи с внешним зацеплением; б — цилиндрические передачи с внутренним зацеплением; в — передача шестерня—рейка; г — конические зубчатые передачи с пересекающимися ося­ми валов; д — гипоидная передача; е — передачи зубчатые цилиндрические со скрещиваю­щимися валами

Рекомендуемые материалы

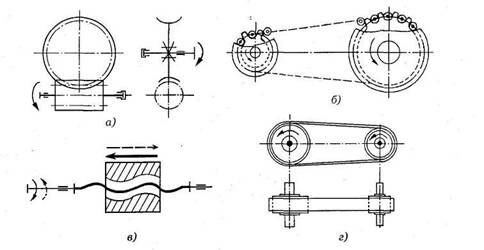

Рис.4. Кинематические схемы механических передач: а — червячная передача; б — цепная передача; в — передача винт-гайка; г — ременная передача

Параметры кинематики

К основным характеристикам передач относятся мощность на ведущем Р1 и ведомом Р2 валах (рис.2) в кВт и угловая скорость ведущего ω1 и ведомого ω2 валов в рад/с. Эти две характеристики минимально необходимы и достаточны для проведения проектного расчета любой передачи.

В механических передачах ведомыми звеньями называют детали пере­дач (катки, шкивы, зубчатые колеса и т. п.), получающие движение от веду­щих звеньев.

Рис. 5. Трехступенчатая передача

Рис. 6. Кинематика ци­линдрической передачи

В машиностроении принято обозначать угловые и окружные скорости, частоту вращения, диаметры вращающихся деталей ведущих валов индексами нечетных цифр, ведомых — четными. Например, для колес трехступенчатой передачи (рис. 5) обо­значения частот вращения следующие: п1 — веду­щего вала I; п3 — ведущей шестерни вала II; п5 — ведущей шестерни вала III; п2 — промежуточного ведомого вала II; п4 — ведомого колеса вала III;

п6 — ведомого колеса вала IV.

Все механические передачи характеризуются передаточным числом или отношением. Рассмотрим работу двух элементов передачи (рис.6), один из которых будет ведущим, а второй — ведомым.

Введем следующие обозначения: и п1 — угло­вая скорость и частота вращения ведущего вала, выраженные соответственно рад/с и об/мин; и п2 — угловая скорость и частота вращения ведомого вала; D1 и D2 - диаметры вращающихся деталей (шкивов, катков и т. п.); и — окружные скоро­сти, м/с.

Отношение диаметров ведомого элемента пере­дачи к ведущему называют передаточным числом

u = D2/D1. (1)

Если известны параметры передачи — диаметры D1 и D2 или числа зубьев z1 и z2, передаточное число и определяем следующим образом.

Для зубчатых передач передаточное число и — отношение числа зубьев ведомого колеса к числу зубьев ведущего колеса, т.е. и = z2/z1, где z2 и z1 — числа зубьев соответственно ведомого и ведущего колеса.

Итак, передаточное число

(2)

(обратите внимание на индексы у букв , п, D и z); относится к фрикционной передаче без учета скольжения.

Отношение угловых скоростей ведущего и ведомого звеньев называют также передаточным отношением и обозначают і.

В передаче, понижающей частоту вращения n (угловую скорость ), u>1; при и<1 частота вращения (угловая скорость) повышается. Понижение частоты вращения называют редуцированием, а закрытые передачи, понижающие частоты вращения,– редукторами. Устройства, повышающие частоты вращения, называют ускорителями или мультипликаторами. Передачи выполняют с постоянным, переменным или регулируемым передаточным отношением. Изменение передаточного отношения может быть ступенчатым (коробка передач) и бесступенчатым (вариаторы).

В приводах с большим передаточным числом (до и= 1000 и выше), со­ставленных из нескольких последовательно соединенных передач (много­ступенчатые передачи), передаточное число равно произведению переда­точных чисел каждой ступени передачи, т. е.

Uобщ=u1·u2·…un. (3)

Передача мощности от ведущего вала к ведомому всегда сопровожда­ется потерей части передаваемой мощности вследствие наличия вредных со­противлений (трения в движущихся частях, сопротивления воздуха и др.).

Если Р1 — мощность на ведущем валу, Р2 — на ведомом валу, то Р1 > Р2.

Отношение значений мощности на ведомом валу к мощности на веду­щем валу называют механическим коэффициентом полезного действия (КПД) и обозначают буквой :

. (4)

Общий КПД многоступенчатой последовательно соединенной переда­чи определяют по формуле

, (5)

где — КПД, учитывающие потери в отдельных кинематических парах передачи.

КПД характеризует качество передачи. Потеря мощности – показатель непроизводительных затрат энергии – косвенно характеризует износ деталей передачи, так как потерянная в передаче мощность превращается в теплоту и частично идет на разрушение рабочих поверхностей.

С уменьшением полезной нагрузки КПД значительно снижается, так как возрастает относительное влияние постоянных потерь (близких к потерям холостого хода), не зависящих от нагрузки;

Окружная скорость ведущего или ведомого звена, м/с,

(6)

где – угловая скорость,с-1; n – частота вращения, мин–1; d – диаметр, мм (колеса, шкива и др.)

Окружные скорости обоих звеньев передачи при отсутствии скольжения равны: ;

Окружная сила , Н,

(7)

Люди также интересуются этой лекцией: 18 Винтовые конвейеры.

где Р –мощность, кВт; – м/с; Т– Н· м; d – мм;

Вращающий момент, Нм,

Т=103 Р/ ω=9550Р/n=Ftd/2000 (8)

где Р – кВт; Ft – H; d –мм.

Вращающий момент Т1 ведущего вала является моментом движущих сил, его направление совпадает с направлением вращения вала. Момент Т2 ведомого вала – момент сил сопротивления поэтому его направление противоположно направлению вращения вала.
