ЛЕКЦИЯ 1.

                                         СПИСОК ЛИТЕРАТУРЫ (по М. У. 1917 )

1 Анастасиев А.А. и др., Машины, машины-автоматы и автоматические линии легкой промышленности, - М. : Лёгк. и пищев. пр-ть, 1983.

2. Исаев В.В. Франц В.Я., Устройство, наладка и ремонт швейных машин, М.: Лёгк. и пищев. пром-ть, 1982.

3. Франц В.Я. и др. Швейные машины: Иллюстрированное пособие. – М: Легпромбытиздат, 1986.

4. Червяков Ф.И. и др., Швейные машины, - М.: Машиностроение, 1976

5. Вальщиков Н.М. и др., Оборудование швейных фабрик.: Л.: Машиностроение, 1968.

6. Архипов Н.Н., Рубцов В.А., Лаб. Прак-ум по курсу МАШП. – М.: Лёгкая индустрия, 1972.

7. Зак И.С. и др. Справочник по швейному оборудованию. – М.: Лёгкая индустрия, 1981.

Рекомендуемые материалы

8. Франц В.Я. и др., Швейные машины: Иллюстрированное пособие. – М.: Лёгкая индустрия, 1976.

                                        (Далее вне МУ 1917)

9. Зак И.С. и др., Комплексно-механизированные линии в швейной промышленности, М.: Легпромбытиздат, 1988. – 320 с.

10.. Суворова     , Швейное оборудование, Ростов н/Д, «Феникс», 2000, 352 с.

11. Кузьмичёв В.Е., Панина Н.Г., Справочник. Промышл. швейн. машины . М.: ООО " В зеркале ", 2001, 3000 экз.

ЖУРНАЛЫ:

1. Изв. Вузов, ТТП, Иваново.

2. Изв. Вузов, ТЛП, Киев,

3. Р.Ж. Лёгкая промышленность, вып. "Швейное оборудование". (Изобретения, патенты …)

4. Методические разработки кафедры ПТМ, ИГТА.



§ 1. Схема механизма. Основные понятия.

Структурная схема механизма – его условное изображение, объясняющее устройство и движение его. В отличие от кинематической схемы она выполняется без масштаба и без указания кинематических параметров механизма. Мы преимущественно будем пользоваться структурными схемами. В швейном машиностроении даже для плоских механизмов применяются пространственные структурные схемы, т.к. они полнее раскрывают сложное строение и конструкцию швейных машин, очень сложных по устройству.

ПРИМЕЧАНИЕ: если все точки механизма двигаются в плоскостях параллельных между собой, то он называется плоским. Если это условие нарушено, то механизм будет пространственным и его нельзя представить плоской схемой (кроме некоторых зубчатых механизмов, червячных, винтовых и фрикционных передач).

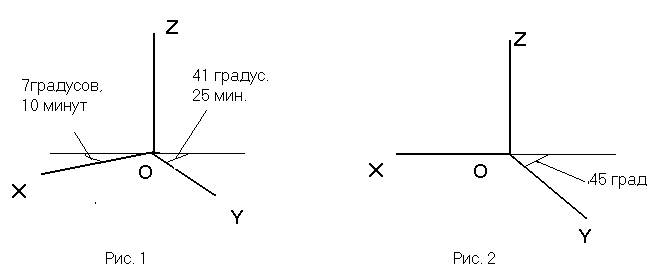

  Для пространственных схем чаще всего ангажируется система координат прямоугольной диметрической проекции, рис. 1, реже – косоугольной диметрической проекции, рис. 2

Коэффициенты искажения по осям обеих систем одинаковы: К_х = К_z = 1; К_у = 0,5.

           ПРЯМОУГОЛЬНАЯ ДИМЕТРИЯ                                                    КОСОУГОЛЬНАЯ ДИМЕТРИЯ

 Основные определения:

Механизм – кинематическая цепь, предназначенная для передачи или преобразования движения.

Звено – тело, характер движения которого отличается от других тел.

Регулировка механизма ( Р ) – изменение его структурных или кинематических параметров.

Наладочная Р – обеспечивает правильное (нужное) взаимодействие звеньев механизма

Технологическая Р – изменяет технологические параметры выполняемой операции.

Кинематическая пара – способ соединения звеньев между собой.

По характеру движения различают следующие типы звеньев (англ):

1 Crank – кривошип, выполняет полный оборот на стойке

2 Rocker – коромысло, качается на стойке

3 Coupler – шатун, соединён низшими парами с подвижными звеньями

4 Slider – ползун, движется по стойке возвратно-поступательно.

5 Guide – кулиса, образует со стойкой низшую пару и поступательную – с подвижным звеном.

6 Stone – камень, движется возвратно-поступательно по подвижному звену,

7 Frame – стойка, условно неподвижное звено.

§2    Звенья систем управления машин

           В механических системах управления работой машин звенья на включённой машине остаются неподвижными. Характер их движения проявляется лишь при выполнении пуска, регулировок, переключениях режима работы механизмов и остаётся аналогичным основным звеньям машины. Тем не менее, сложилась практика присваивать звеньям цепей управления особые названия, вот они:

ТЯГА – шатун, который при выполнении операции предназначения испытывает растяжение.

ТОЛКАТЕЛЬ – ползун, испытывающий сжатие при выполнении операции назначения,

РЫЧАГ – двуплечее коромысло первого или второго рода,

КНОПКА – подпружиненный ползун или камень,

ТОРСИОН – вал, работающий на скручивание,

СЕРЬГА – очень короткий шатун,

ПАЛЕЦ – ось в подвижном звене,

ШКВОРЕНЬ – ось, соединяющая подвижные части рамы (арх),

ШЕСТЕРНЯ, КОЛЕСО – соответственно меньшее и большее из двух зубчатых колёс зубчатой передачи.

Кроме того следует различать" Передаточное отношение i = ± ω_вх /ω _вых " и " Передаточное число u =

z _кол / z_шест .

§ 3  Условные обозначения, принятые для составления структурных и кинематических схем в швейном машиностроении.

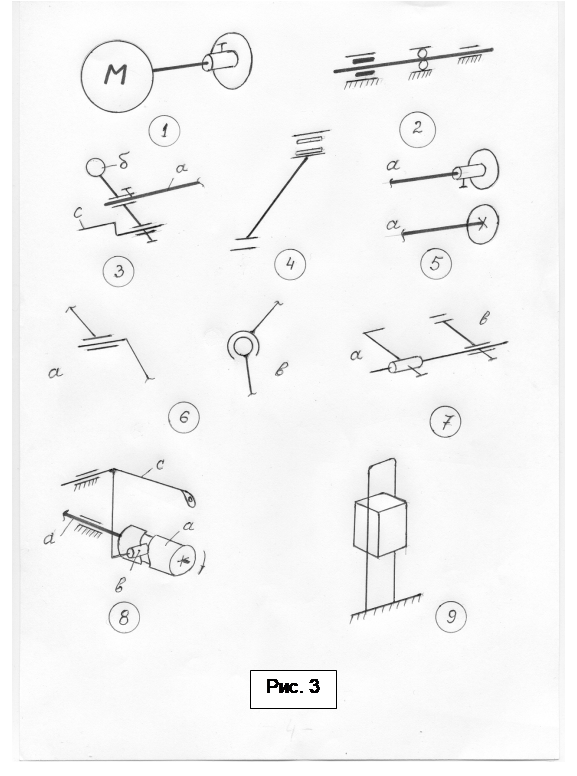

    Для упрощения представления устройства сложных швейных машин и их механизмов приняты условные упрощенные обозначения их звеньев и деталей на уровне рекомендаций, но не ГОСТ'а, рис. 3, 3’, 3’’ на которых кружками обозначены порядковые номера показанных элементов:

1. электродвигатель с ведущим диском на конце вала,

2. вал на подшипниках скольжения, шариковых и игольчатых,

3. кривошип с противовесом б на валу а и с пальцем с,

4. шатун с игольчатым подшипником в верхней головке,

5.   два способа установки шкива-маховика на главном валу а,

6.   цилиндрический а и сферический б шарниры,

7.   два способа показа установки коромысла на валу.

8.   кулачковый пространственный механизм коромысловой схемы ( механизм нитепритягивателя машины 23 кл. ПМЗ, обувной)

9.  ползун в направляющей,

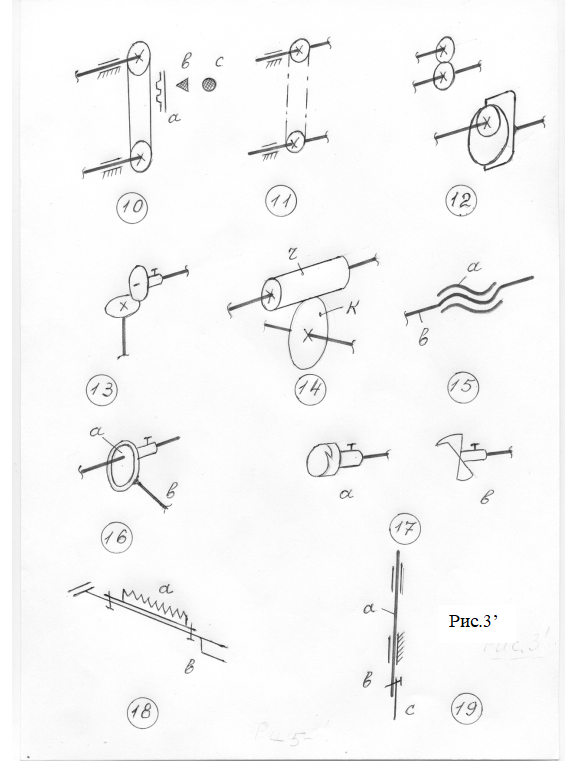

10. ремённая передача соответственно зубчатым, клиновым и круглым ремнём.

11. цепная передача,

12. цилиндрическая зубчатая передача внешнего и внутреннего зацеплений.

13. коническая зубчатая передача.

14. червячная передача,

15. передача "винт-гайка",

16. головка шатуна надета на эксцентрик, закреплённый на валу,

17. челнок и вращающийся петлитель на валах,

18. транспортирующая рейка а установлена на реечный рычаг b,

19.  игловодитель а с иглодержателем b и иглой с в неподвижной и незакреплённой опорах,

20. пружины, соответственно растяжения, сжатия и спиральная.

Вместе с этой лекцией читают "2 Воспитание в первобытном обществе".

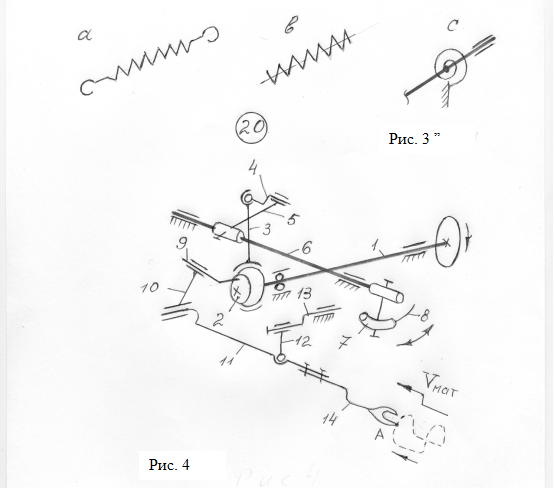

ПРИМЕР:  На рисунке 4 представлена совместная структурная схема двух механизмов машины потайного стежка 85 кл. ПМЗ и 760 кл. фирмы Pannonia.

      Механизм дуговой иглы представлен кинематической цепью 1-2-3-4-5-6-7-8,

Механизм двухрожкового петлителя, описывающего носиком рожка сложную траекторию в пространстве, напоминающей примерно контур кавалерийского седла. Образован элементами 1-2-9-10-11-12-13-14.
