ТРИГГЕРЫ

Общие сведения.

Активные и пассивные логические уровни элементов И-НЕ и ИЛИ-НЕ.

Интегральные триггеры обычно реализуются на логических элементах И-НЕ, ИЛИ-НЕ. Обратимся к таблицам истинности функции, реализуемых логическими элементами И-НЕ и ИЛИ-НЕ (табл. 4.1). Легко убедиться, что каждый из этих элементов характеризуется некоторым логическим уровнем (лог. 0 или 1), действие которого на одном из входов полностью определяет логический уровень на выходе. При этом логический уровень на выходе элемента не изменяется, какие бы комбинации логических уровней ни подавались на другие входы этого элемента. Такими логическими уровнями для элементов И-НЕ является уровень лог. 0, для ИЛИ-НЕ - уровень лог. 1.

Действительно, если на один из входов элемента И-НЕ подан лог. 0, то на выходе этого элемента возникает лог. 1 независимо от того, каковы логические уровни на других входах; лог. 1, поданная на один из входов элемента ИЛИ-НЕ, установит на выходе уровень лог. 0, который не будет зависеть от логических уровней, действующих на других входах элемента.

Такие логические уровни, которые, действуя на одном из входов элемента, однозначно задают логический уровень на его выходе независимо от уровней на других входах, будем называть активными логическими уровнями. Таким образом, активный логический уровень для элементов И-НЕ - уровень лог. 0, для элементов ИЛИ-НЕ - уровень лог. 1.

Так как при подаче активного логического уровня на один из входов элемента он и определяет уровень на выходе элемента (выходной уровень элемента при этом не зависит от уровней на других входах), можно говорить, что при этом происходит логическое отключение остальных входов элемента.

Уровни, обратные активным, будем называть пассивными логическими уровнями. Пассивными уровнями для элементов И-НЕ служит уровень лог. 1, для ИЛИ-НЕ - уровень лог. 0. При действии на одном из входов пассивного логического уровня уровень на выходе элемента определяется логическими уровнями на других его входах.

Пользование понятиями активного и пассивного логических уровней облегчает анализ функционирования триггеров, построенных на элементах И-НЕ при ИЛИ-НЕ.

Рекомендуемые материалы

Назначение триггера.

Триггер - устройство, предназначенное для хранения значения одной логической переменной (или значения одноразрядного двоичного числа, при хранении многоразрядных двоичных чисел для запоминания значения каждого разряда числа используется отдельный триггер). В соответствии с этим триггер имеет два состояния: одно из них обозначается как состояние лог. 0, другое - состояние лог. 1.

Воздействуя на входы триггера, его устанавливают в нужное состояние.

Основные обозначения.

Триггер имеет два выхода: прямой Q и инверсный . Уровнями напряжения на этих выходах определяется состояние, в котором находится триггер: если напряжение на выходе Q соответствует уровню лог. 0 (Q = 0), то принимается, что триггер находится в состоянии лог. 0, при Q = 1 триггер находится в состоянии лог. 1. Логический уровень на инверсном выходе представляет собой инверсию состояния триггера (в состоянии 0 Q = 1 и наоборот).

Триггеры имеют различные типы входов. Приведем обозначение и назначение входов триггеров:

R (от английского RESET) - раздельный вход установки в состояние 0;

S (от английского SET) - раздельный вход установки в состояние 1;

K - вход установки универсального триггера в состояние 0;

J - вход установки универсального триггера в состояние 1;

T - счетный вход;

D (от английского DELAY) - информационный вход установки триггера в состояние, соответствующее логическому уровню на этом входе;

C - управляющий (синхронизирующий) вход.

Наименование триггера определяется типами его входов. Например, RS-триггер - триггер, имеющий входы типов R и S.

По характеру реакции на входные сигналы триггеры делятся на два типа: асинхронные и синхронные. Асинхронный триггер характеризуется тем, что входные сигналы действуют на состояние триггера непосредственно с момента их подачи на входы, в синхронных триггерах - только при подаче синхронизирующего сигнала на управляющий вход С.

Типы триггеров.

Рассмотрим общие характеристики основных типов триггеров. Каждый тип триггера характеризует таблица переходов (табл. 4.1).

Таблица переходов (табл. 1,а) соответствует работе RS-триггера. Здесь Q₀ - текущее состояние триггера (состояние до подачи на вход активного сигнала). При отсутствии на входах R и S активного уровня триггер сохраняет текущее состояние Q₀. Активный сигнал R = 1 устанавливает триггер в состояние 0, а сигнал S = 1 - в состояние 1. Звездочкой в таблице отмечено состояние, соответствующее запрещенной комбинации входных сигналов.

Таблица 1,б является таблицей переходов JK-триггера. Этот тип триггера отличается от RS-триггера отсутствием запрещенной комбинации входных сигналов, при J = K = 1 триггер устанавливается в состояние, противоположное текущему состоянию Q₀.

Таблица 1,в является таблицей переходов D-триггера. Триггер устанавливается в состояние, соответствующее уровню сигнала на входе 0.

Таблица 1,г определяет работу Т-триггера. При входном сигнале Т = 0 триггер сохраняет текущее состояние Q₀, при входном сигнале Т = 1 триггер переключается в состояние, противоположное текущему.

Асинхронные триггеры.

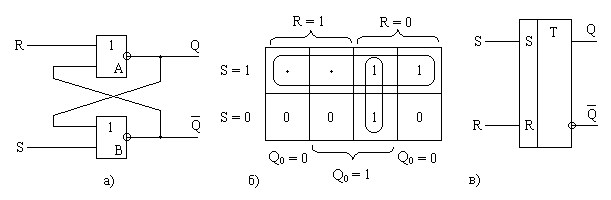

RS-триггер с прямыми входами. Логическая структура триггера представлена на рис. 1,а. Триггер построен на двух логических элементах ИЛИ-НЕ, связанных таким образом, что выход каждого элемента подключен к одному из входов другого. Такое соединение элементов в устройстве обеспечивает два устойчивых состояния, в чем легко убедиться.

Пусть на входах R и S действуют пассивные для элементов ИЛИ-НЕ уровни лог. 0, которые не влияют на состояние триггера. В состоянии 0 триггера на выходе элемента A Q = 0; этот уровень подается на вход элемента B, при этом на обоих входах элемента B действует уровень лог. 0 и на выходе элемента = 1; с выхода элемента В уровень лог. 1 поступает на вход элемента А, что и обеспечивает на его выходе уровень 0. Это одно из устойчивых состояний триггера. В состоянии 1 триггера на выходе элемента А Q = 1, что обусловливает на выходе элемента В = 0, при этом на обоих входах элемента А действуют уровни 0, что и обеспечивает на выходе этого элемента уровень лог, 1. Таким образом, в каждом из состоянии триггера элементы А и В оказываются в противоположных состояниях.

рис. 4.1

Переключение триггера из одного устойчивого состояния в другое происходит при подаче активных сигналов на входы.

Под действием уровня R = 1 элемент А установится в состояние, при котором на его выходе Q = 0, следовательно, на инверсионном выходе = 1, и, таким образом, триггер устанавливается в состояние 0. Если триггер и прежде, до подачи сигнала R = 1, находился в состоянии 0, то его состояние не изменяется. Если же триггер находился в состоянии 1, то при подаче сигнала R = 1 произойдет переключение элемента А и на его выходе установится уровень Q = 0; далее этот уровень, действуя на входе элемента К, переключит его и на выходе элемента В установится уровень Q = 1 , после чего триггер оказывается установленным в состояние 0. Таким образом, при переключении триггера из одного состояния в другое его элементы последовательно переключаются и время переключения равно удвоенному среднему времени задержки распространения сигнала в логическом элементе ИЛИ-НЕ:

Очевидно, чем меньше t _пер, тем большее число переключений триггера удастся произвести в единицу времени, т.е. будет выше допустимая частота переключений или, иначе говоря, быстродействие триггера.

Процесс установки триггера в состояние 1 при подаче на вход S уровня лог. 1 аналогичен описанному.

Одновременная подача активных уровней 1 на оба входа R и S не допускается, так как при этом на обоих выходах установится уровень 0, а после снятия со входов активных уровней состояние триггера окажется неопределенным: в силу случайных причин триггер может установиться в состояние 0 либо 1. На рис. 1,б приведена таблица состояний RS-триггера в форме таблицы Вейча. Из этой таблицы может быть построено логическое выражение, определяющее функционирование RS-триггера:

т.е. триггер устанавливается в состояние 1 под действием входного уровня S = 1 либо остается в этом состоянии 1, если R = 0 и прежнее состояние триггера Q₀ = 1.

На рис. 1,в показано условное обозначение асинхронного RS-триггера.

RS-триггер с инверсными входами.

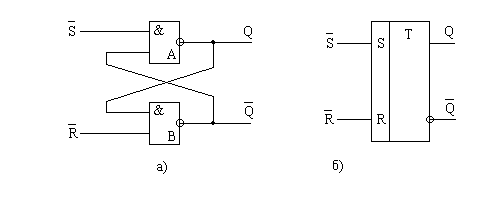

Логическая структура триггера приведена на рис. 4.2,а. Отличие от логической структуры рассмотренного выше RS-триггера с прямыми входами состоит лишь в том, что здесь использованы логические элементы И-НЕ.

рис 4.2

При этом активным логическим уровнем на входах является уровень лог. 0, пассивным - лог. 1. Для того чтобы активными были, как и в предыдущем триггере, входные сигналы S = 1 и R=1, будем считать, что на входы подаются инверсии и . Тогда при S = 1 (или R = 1) = 0 (или = 0) и на входе триггера будет действовать активный уровень лог. 0. Другое удобство такого обозначения входных величин состоит в том, что триггер с инверсными входами описывается той же таблицей состояний (рис. 4.1.б), что и триггер с прямыми входами.

Рассмотрим устойчивые состояния триггера. Пусть на входах действуют пассивные уровни S = 0 и R = 0 ( = l и = 1). В состоянии 0 триггера Q = 0, этот уровень передается на вход элемента В и вызывает на его выходе уровень Q = l, уровень 1 с выхода элемента В подается на вход элемента А, и так как на обоих входах элемента А уровень 1, то на выходе этого элемента Q = 0. Аналогично определяется второе устойчивое состояние триггера.

При подаче активного уровня = 0 (S = 1) на выходе элемента А устанавливается уровень Q = l, на выходе элемента В - уровень = 0 и триггер оказывается установленным в состояние 1. При подаче активного уровня = 0 (R = 1) триггер устанавливается в состояние 0. Как и для триггера с прямыми входами, одновременная подача активных уровней на оба входа не допускается.

На рис. 4.2,б показано условное обозначение RS-триггера с инверсными входами.

Синхронные триггеры со статическим управлением.

Рассмотрим триггеры, в которых действие управляющих сигналов на входе С проявляется в течение всего времени существования этих сигналов.

рис 4.3

RS-триггер.

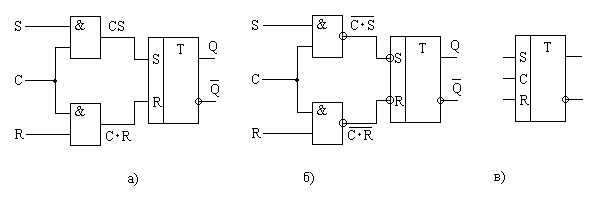

На рис. 3,а,б показаны логические структуры синхронного RS-триггера. Как видно из представленных структур, синхронный RS-триггер состоит из асинхронного триггера с прямыми (либо инверсными) входами, на входах R и S которого включены логические элементы И (И-НЕ). С помощью логических элементов И (H-HE) обеспечивается передача активных уровней информационных входов S и R синхронного триггера на входы S и R входящего в его состав асинхронного триггера только при наличии уровня лог. 1 на синхронизирующем входе С.

Таким образом, при C = 0 на входы асинхронного триггера не передаются активные уровни и триггер сохраняет ранее установленное в нем состояние Q₀. При C = l состояние триггера определяется действующими на входах уровнями так же, как и в рассмотренном выше асинхронном RS-триггере, Следовательно, функционирование синхронного RS-триггера может быть описано логическим выражением

Нормальная работа синхронного RS-триггера требует, чтобы за время действия лог. 1 на синхронизирующем входе С уровни на информационных входах S и R оставались неизменными. Смена уровней на входах допускается лишь в то время, когда C = 0 и триггер не реагирует на уровни, действующие на входах S и R.

На рис. 3,в показано условное изображение синхронных RS-триггеров в схемах.

D-триггер.

Имеет лишь один информационный вход, называемый входом D, Вход С управляющий и служит для подачи синхронизирующего сигнала.

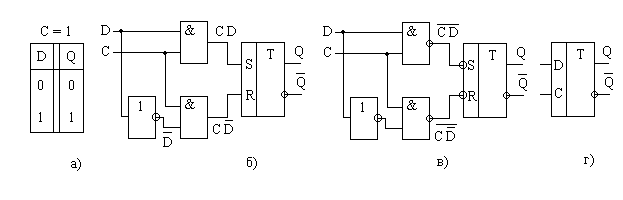

Функционирование D-триггера определяется таблицей состояний (рис. 4.4,а). Как видно из таблицы, при C = l триггер устанавливается в состояние, определяемое логическим уровнем на входе D (при C = 0 он сохраняет ранее установленное состояние Q₀). Такое функционирование может быть описано логическим выражением

рис 4.4

На рис. 4.4,б представлены логические структуры D-триггера, состоящего из асинхронного RS-триггера с логическими элементами на входах. При C = 0 на выходах элементов И (И-HE) образуются пассивные для входов асинхронного RS-триггера уровни. При C = l уровень, поданный на информационный вход D, создает активный уровень либо на входе R (при D = 0) либо на входе S (при D = l) асинхронного RS-триггера, и триггер устанавливается в состояние, соответствующее логическому уровню на входе D). Таким образом, D-триггер воспринимает информацию со входа D при C = l и затем ее может хранить неопределенно длительное время, пока C = 0. На рис. 4,г показано символическое изображение D-триггера.

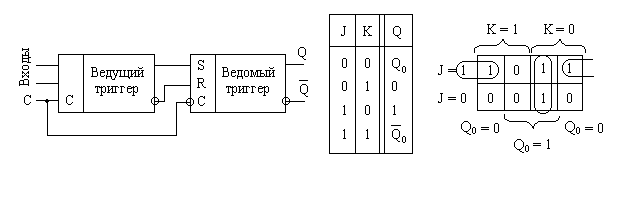

Синхронные триггеры, построенные по принципу двухступенчатого запоминания информации.

Особенность триггеров с двухступенчатым запоминанием информации состоит в том, что они содержат две триггерные структуры: одна из них образует так называемый ведущий триггер а другая - ведомый (рис. 4.5) . Оба триггера функционируют как синхронные триггеры со статическим управлением. При значении на синхронизирующем входе С = 1 ведущий триггер устанавливается в состояние, соответствующее сигналам, поступающим на информационные входы. Ведомый триггер, имеющий инверсный синхронизирующий вход при этом невосприимчив к информации, поступающей на его вход с выхода ведущего триггера. Он продолжает находиться в состоянии, в которое был ранее установлен (в предыдущем тактовом периоде).

При изменении значения С (с значения С = 1 на значение C = 0) ведущий триггер отключается от информационных входов и перестает реагировать на изменения значений сигналов на этих входах; ведомый триггер устанавливается в состояние, в котором находится ведущий триггер. С этого момента на выходах устанавливаются значения, соответствующие входным сигналам, поступавшим к моменту рассматриваемого фронта сигнала на синхронизирующем входе.

Таким образом, управление процессами в триггере с двухступенчатым запоминанием информации за время тактового периода осуществляется двумя фронтами сигнала на синхронизирующем входе: на положительном фронте происходят установка ведущего триггера, на отрицательном фронте - ведомого триггера. В качестве примера рассмотрим JK-триггep с двухступенчатым запоминанием информации.

JK-триггер.

На рис. 6 таблица состояний JK-триггера представлена в форме диаграммы Вейча, из которой можно получить следующее логическое выражение, определяющее функционирование JK-триггера:

Из (4.5) следует, что состояние Q, в которое устанавливается триггер, определяется не только уровнями на информационных входах J и K, но и состоянием Q₀, в котором ранее находился триггер. Это определяет возможность построения логической структуры JK-триггера с использованием двух RS-триггеров. Один из RS-триггеров (ведомый) предназначен для хранения текущего состояния Q₀; снимаемые с его выходов уровни Q₀ и ₀ совместно с информационными сигналами входов J и К используются для формирования нового состояния Q в другом RS-триггере (ведущем), JK-триггер с подобной логической структурой представлен на рис. 4.7,а. Так как каждый из триггеров совместно с элементами И на входах образует схему синхронного RS-триггера, то логическая структура может быть такой, как показано на рис. 4.7,б. Здесь ведущий триггер Тг₁, имеет по две пары связанных операцией И входов J и К.

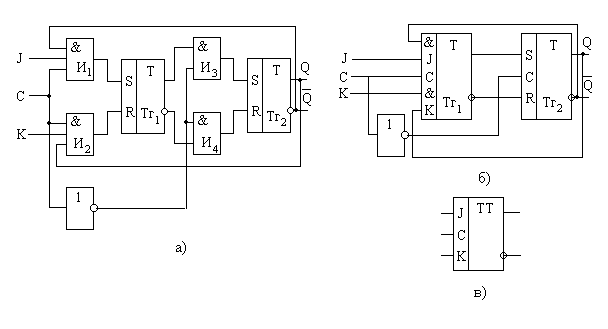

При уровне лог. 0 на входе С триггер Тг₁, не реагирует на сигналы входов J и К. На синхронизирующий вход триггера Тг₂ при этом подается уровень лог. 1, и состояние ведущего триггера Тг₁ передается ведомому триггеру Тг₂. Оба триггера оказываются в

рис 4.11

рис 4.10

рис 4.9

рис4.8

рис 4.7

одном и том же состоянии. При переходе на входе С к уровню лог. 1 на синхронизирующий вход триггера Тг₂ через инвертор подается уровень лог. 0 и логическая связь между триггерами обрывается. Триггер Тг₁ устанавливается в состояние Q, определяемое выражением (4.5). Подача вновь на вход С уровня лог. 0 приводит к передаче состояния Q из триггера Тг₁, в триггер Тг₂. Символическое изображение описанного JK-триггера приведено на рис. 4.7,в.

На рис. 4.8 показано включение JK-триггера, при котором он выполняет функции D-триггера.

Т-триггер.

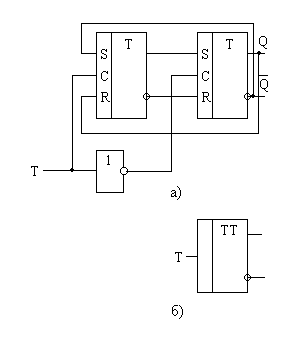

На рис. 4.9,а показана логическая структура Т-триггера. При поступлении на вход Т импульса на положительном его фронте ведущий триггер Тг₁, устанавливается в состояние, противоположное состоянию ведомого триггера Тг₂; на отрицательном фронте входного импульса происходит передача состояния триггера Тг₁ в триггер Тг₂.

На рис. 4.9,б приведено символическое изображение Т-триггера.

Режим Т-триггера может быть получен с помощью JK-триггера либо D-триггера, как показано на рис. 4.10,а,б.

Триггеры с динамическим управлением.

В триггерах с динамическим управлением (управлением фронтом синхронизирующего сигнала) процессы, связанные с переключением, происходят в течение короткого времени вблизи фронта сигнала на синхронизирующем входе. Синхронизирующий вход, вызывающий переключение триггера при действии положительного сигнала, называется прямым динамическим входом (условное обозначение прямого динамического входа триггера показано на рис. 4.11,а); вход, вызывающий переключение на отрицательном фронте синхронизирующего сигнала, называется инверсным динамическим входом (условное обозначение инверсного динамического входа триггера приведено на рис. 4.11,б).

D-триггер.

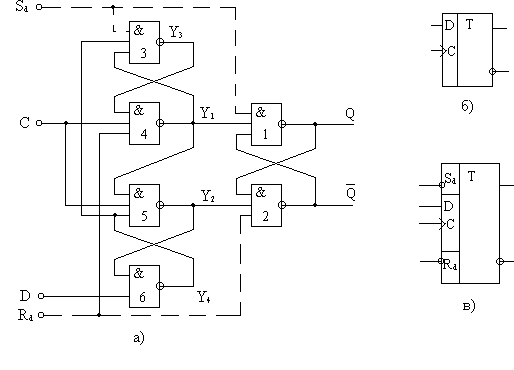

Рассмотрим функционирование D-триггера с логическом структурой, приведенной на рис. 4.12,а.

Элементы И-НЕ 1 и 2 составляют простейшую выходную триггерную структуру, состояние которой определяет состояние всего D-триггера. Элементы И-НЕ 3...6 образуют схему, формирующую сигналы Y₁ и Y₂, которые переключают выходную триггерную структуру.

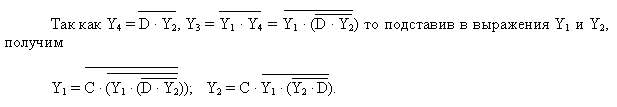

Запишем логические выражения, определяющие коммутирующие сигналы Y₁ и Y₂.

Преобразуем эти выражения, пользуясь правилом де Моргана:

Выражения построены таким образом, что переменные левых частей входят в правые части выражений. Такие выражения имеют следующий смысл: если в правые части подставить значения Y₁ и Y₂ для данного момента времени, то логические выражения определяют для этих переменных новые значения, которые установятся в последующие моменты времени.

При С = 0 ( = 1) Y₁ = 1 Y₂ = 0 и, таким образом, на входах выходной триггерной структуры действуют пассивные уровни и в триггерной структуре сохраняется ранее установленное в ней состояние.

рис 4.12

Если на синхронизирующем входе С происходит переход с уровня лог, 0 к уровню лог. 1 (т. е. воздействует фронт положительной полярности), то для определения новых значений Y₁ и Y₂ в правые части выражений (4.6) и (4.7) следует подставить значения этих переменных, соответствующие моменту времени до поступления фронта сигнала на вход С (т. е. значения Y₁ = 1 и У₂ =1). При этом Y₁ = и Y₂ = D.

Эти значения, будучи подставлены в правые части выражений (4.6) и (4.7), приводят к тем же значениям для Y₁ и Y₂. Это подтверждает их устойчивость.

Активная комбинация сигналов D = 0, Y₂ =0, действуя на входе элемента И-НЕ 2, устанавливает на его выходе = 1, на выходе элемента И-НЕ 1 устанавливается Q = 0. Триггер оказывается установленным в состояние 0. При D = 1 и Y₁ = 0 активный уровень лог. 0, действуя на входе элемента И-НЕ 1, устанавливает на его выходе Q = 1. Триггер оказывается в состоянии 1.

Таким образом, при действии на входе С положительного фронта сигнала триггер устанавливается в состояние, соответствующее поданной на вход D информации.

Заметим, что установленные в момент фронта сигнал С уровни Y₁ и Y₂ в дальнейшем в течение всего времени действия сигнала С = 1 остаются неизменными, если даже и изменяется значение на входе D. Действительно, если подставить в правые части выражений (4.6) и (4.7), например, комбинацию значений Y₁ = 1 и Y₂ = 0, то получим

что и подтверждает нечувствительность значений Y₁ и Y₂ к значениям сигнала на входе D после переключения триггера.

Для того чтобы могло произойти новое переключение триггера, необходимо воздействие на входе С нового фронта положительной полярности.

Для представления триггера данного типа в схемах используется условное изображение, показанное на рис. 4.12,б.

Триггеры обычно снабжают дополнительными асинхронными входами R_d (установки в состоянии 0) и S_d (установки о состояние 1), сигналы на которых производят установку триггеров в соответствующее состояние, независимо от значения сигналов на входах D и С.

Цепи асинхронных входов R_d и S_d показаны на рис. 4.12,а штриховыми линиями. Условное обозначение D-триггера с асинхронными входами R_d и S_d приведено на рис. 12,в.

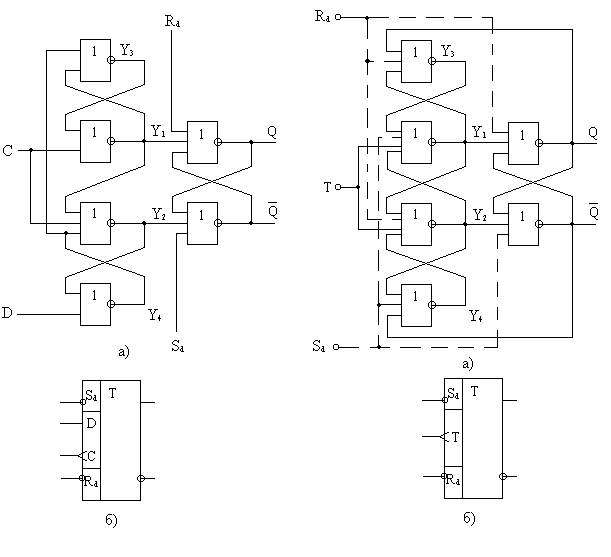

На рис. 4.13 показана схема D-триггера, построенного на элементах ИЛИ-НЕ.

Выражения для логических уровней в точках Y₁ и Y₂ данной схемы имеют следующий вид (без учета входов R_d и S_d):

Анализ выражений, подобный приведенному выше применительно к триггеру, построенному на элементах И-НЕ, показывает, что переключение триггера происходит при отрицательном фронте сигнала на входе С. При этом переключающие уровни определяются выражениями Y₁ = и Y₂=D.

На рис. 4.13,б показано условное обозначение данного триггера.

T-триггер.

Рассмотрим работу триггера, схема которого приведена на рис. 4.14,а.

Логические выражения для уровней на управляющих входах Y₁ и Y₂ (построенные без учета показанных штриховой линией цепей установочных входов R_d и S_d):

При T = l, Y₁ = Y₂ = 0 входная триггерная структура сохраняет ранее установленное о ней состояние.

Найдем для Y₁ и Y₂ выражения, соответствующие действию на входе Т отрицательного фронта сигнала. Подставив в правые части выражений (4.10) и (4.11) значения Y₁ = Y₂= 0, получим

Итак, при Q₀ = 0 У₂ = l и этим уровнем выходная триггерная структура переключается в состояние Q = l; при Q₀ = l Y₁ = 1, этим уровнем выходная триггерная структура переводится в состояние 0. Таким образом, при действии отрицательного фронта сигнала на входе Т-триггер переключается в состояние Q, противоположное состоянию Q₀, в котором он ранее находился. Такое функционирование соответствует таблице состояний Т-триггера (табл. 4.2,г).

Рассмотрим функционирование триггера со стороны установочных входов R_d и S_d. С учетом этих входов логические выражения для Y₁ и Y₂ имеют следующий вид:

Для установки триггера в состояние Q = 0 подается сигнал R_d = l. При этом из (4.13) Y₂ = 0; из (4.12) при T = 0

Под действием таких управляющих сигналов Y₁ и Y₂ триггер устанавливается в состояние Q = 0. Заметим, что после того, как будет снят сигнал со входа R_d, остаются неизменными уровни Y₁ и Y₂ и они поддерживают установленное в триггере состояние. Процессы при установке триггера в состояние 1 сигналом на входе S_d анализируются аналогично.

JK-триггep.

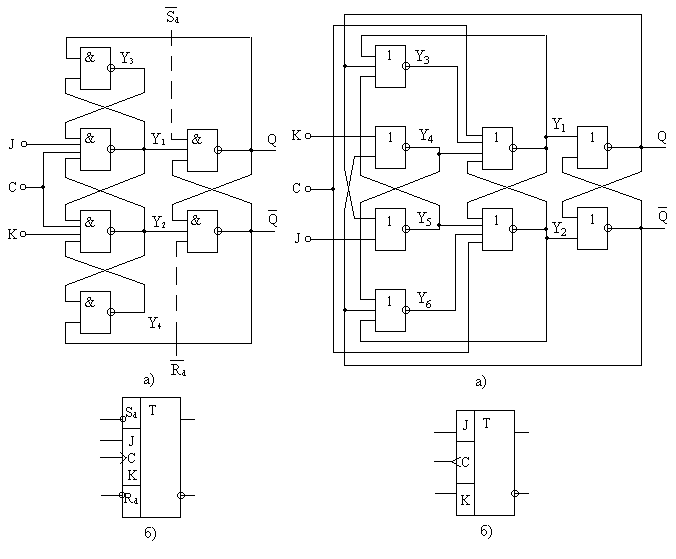

Проанализируем работу триггера, схема которого приведена на рис. 4.15. Логические выражения для уровней на управляющих входах Y₁ и Y₂:

При C = Q на управляющих входах устанавливаются пассивные уровни Y₁ = 1 и Y₂ = 1, не влияющие на состояние выходной триггерной структуры. При положительном фронте сигнала на входе С уровни Y₁ и Y₂ определяются выражениями, получаемыми из (4.14) и (4.15) при подстановке С = 1, Y₁ = 1, Y₂ = 1:

В табл. 3 приведены комбинации входных сигналов J, К и текущего состояния триггера Q₀, действующих в момент, непосредственно предшествующей моменту поступления положительного фронта на вход С, а также значения Y₁, Y₂ и состояния триггера Q для ближайшего момента после фронта сигнала на входе С. Как видно из таблицы, действие сигналов J и К на состояние триггера соответствует таблице состояний JK-триггера (табл. 4.2б).

Отметим следующую особенность в работе рассматриваемого триггера. Изменение сигналов на входах J и К, происходящее после положительного фронта сигнала на входе С, может привести к изменению состояния триггера. Как видно из выражений (4.14) и (4.15), после действия положительного фронта сигнала на входе С изменение сигналов J или K с уровня лог. 0 к уровню лог. 1 окажет такое же действие, как в случае, если бы этот уровень лог. 1 был установлен на соответствующем входе J или К перед появлением фронта на входе С. Действительно, пусть перед поступлением фронта сигнала на входе С на информационных входах J = 0, K = 0 и состояние триггера Q₀ = 0. Очевидно, после действия фронта состояние триггера не изменится, но если затем значение на входе J изменится и станет J = l, то в соответствии с выражением (4.14) на управляющем входе Y₁, установится уровень Y_l = 0 и триггер переключится в состояние Q = l. Эту особенность работы рассматриваемого триггера следует учитывать при построении цифровых устройств.

На рис. 16 приведена другая схема JK-триггера, лишенная этого недостатка. Проанализируем работу триггера, построенного по этой схеме.

Уровни Y₁ и Y₂ здесь определяются следующими выражениями:

При С = 1, Y₁ = 0, Y₂ = 0.

Подставляя значения Y₁ = Y₂ = 0 в выражения (4.18) и (4.19), получаем для момента отрицательного фронта сигнала на входе С:

Пользуясь этими выражениями, можно построить таблицу состояний триггера после действия фронта сигнала на входе С, (табл. 4.4). Отсюда следует, что функционирование триггера подчинено таблице переходов JK-триггера (табл. 4.2.б).

Вместе с этой лекцией читают "Вопрос 27".

Из табл. 4 видно, что значения Y₁, Y₂, Q встречаются в двух комбинациях: Y₁ = 1; Y₂ = 0; Q = 0 и Y₁ = 0; Y₂ = 1; Q = 1. Если первую из этих комбинаций значений подставить в (4.18) и (4.19), то получим

т.е, комбинация Y₁ = 1; Y₂ = 0 является устойчивой, и после действия на входе С отрицательного фронта сигнала никакие изменения значений на входах J и К не могут изменить значений управляющих сигналов Y₁ и Y₂. Следовательно, триггер оказывается нечувствительным к изменению сигналов на входах J и К после действия отрицательного фронта сигнала на входе С.

Подстановка второй комбинации значений Y₁, Y₂, Q в (4.18) и (4.19) приводит к

Таким образом, и в этом состоянии триггер нечувствителен к изменению сигналов J и К после действия на входе С отрицательного фронта сигнала
