Глава 4
ПОТЕНЦИОМЕТРИЧЕСКИЕ ДАТЧИКИ
§ 4.1. Назначение. Принцип действия
Потенциометрические датчики предназначены для пре образования механического перемещения в электрический сигнал.
Основной частью датчика является реостат, сопротивление которого изменяется при перемещении движка, скользящего по проволоке (схема включения потенциометрического датчика показана на рис.4.1, а). Напряжение питания подается на всю обмотку реостата через неподвижные выводы этой обмотки. Выходное напряжение, пропорциональное перемещению движка, снимается с одного из неподвижных выводов и с подвижного движка. Такая схема включения в электротехнике называется потенциометрической или схемой делителя напряжения.
Если сопротивление всей обмотки датчика обозначить через R, а сопротивление части этой обмотки, с которой снимается выходное напряжение, через, то потенциометрическая схема включения датчика может быть представлена как последовательное соединение резисторов с сопротивлением (рис.4.1, б). Ток через обмотку датчика, а приложенное напряжение распределяется (делится) между последовательно соединенными резисторами: Если сопротивление обмотки равномерно распределить по длине I, а перемещение
движка обозначить через х, то выходное напряжение датчика
(4.1)
Таким образом, выходной сигнал датчика пропорционален перемещению движка.
В автоматических системах движок может быть механически связан с каким-либо устройством (клапаном, рулем, антенной, режущим инструментом и т. п.), положение которого надо измерить и передать в виде электрического сигнала. Усилие, под действием которого перемещается движок, в этом случае весьма велико. Поэтому для обеспечения надежного контакта между движком и обмоткой следует иметь достаточно большую силу прижатия движка. В автоматических приборах для измерения различных неэлектрических величин движок датчика соединяется с чувствительным элементом, преобразующим контролируемую величину в перемещение. Усилие, развиваемое чувствительными элементами (мембранами, биметаллическими пластинами, поплавками и т. п.), невелико. Поэтому нельзя сильно прижимать движок к обмотке.
Наличие скользящего контакта снижает надежность потенциометрического датчика и является его основным недостатком. Для питания датчика может быть использовано как напряжение постоянного тока, так и напряжение переменного тока невысокой частоты. Входным сигналом датчика может быть не только линейное, но и угловое перемещение.
Рекомендуемые материалы
В зависимости от закона изменения сопротивления обмотки различают линейные и функциональные потенциометрические датчики.
§ 4.2. Конструкции датчиков
Конструктивно потенциометричедкий датчик (рис. 4.2) состоит из каркаса /, на который намотана в один слой обмотка 2 из тонкого провода. По виткам обмотки скользит движок (щетка) 3, который механически связан с объектом, перемещение которого надо измерить. Обмотка выполнена из изолированного провода, а дорожка, по которой скользит движок, предварительно очищена от изоляции.
Каркас выполнен обычно плоским или в виде цилиндра. Материалом каркаса может быть изолятор (текстолит, гетинакс, пласмасса, керамика) или металл, покрытый слоем изоляции. Металлические каркасы благодаря лучшей теплопроводности позволяют получить большую мощность электрического сигнала на выходе датчика. В качестве материала для такого каркаса может быть нанесен слой оксидированного алюминия толщиной около 10 мкм. При рассматривании в лупу с двадцатикратным увеличением слой не должен иметь трещин или неровностей. Напряжение пробоя такого слоя не менее 500 В.
Для обмотки потенциометрического датчика чаще всего применяют провод из манганина, константана и других проводниковых материалов, имеющих малый температурный коэффициент сопротивления. При больших усилиях прижатия движка используется провод диаметром 0,1—0,3 мм, при малых усилиях прижатия — провод из сплавов, в состав которых входят платина, серебро, иридий, рубидий, осмий и др. Диаметр провода d таких точных датчиков выбирается в пределах 0,03—0,01 мм. Характеристики некоторых проводниковых материалов, используемых для потенциометрических датчиков, приведены в табл. 4.1.
Провод наматывается на каркас с некоторым натяжением. При этом необходимо, во-первых, чтобы при понижении температуры провод не распускался из-за разных температурных коэффициентов линейного расширения материалов провода и каркаса; во-вторых, чтобы при нагреве корпуса провод при растяжении не достигал предела упругости. Толщину каркаса не рекомендуется брать менее Ad, а радиус закругления на углах каркаса — менее 2d. После намотки провода на каркас для укрепления витков и предохранения их от смещения всю поверхность покрывают тонким равномерным слоем бескислотного лака.
Таблица 4.1
Материалы проводов, используемых для потеициометрических датчиков
Материал провода | Удельное сопротивление при t=20 С, Ои*мм2/м | Температурный коэффициент сопротивления а, 1/C | Допустимая температура нагрева, С |
Константан Манганин Нихром Вольфрам Платиноиридиевый сплав | 0.49 0,42 1.08 0,056 0,23 | 500 960 110 3400 1780 |
Полировка контактной поверхности обмотки (дорожки движения) производится вдоль витков наждачной или полировочной бумагой, шлифовальным кругом с алмазной пылью, а проводов с эмалевой изоляцией — фетровым кругом. Ширина дорожки составляет обычно:
При мм движок потенциометрического датчика выполняется в виде пластинчатых щеток из серебра, серебра с палладием или (реже) фосфористой бронзы. Контактное усилие при этом принимается равным 0,05—0,1 Н, что обеспечивает силу трения не более Н. Для точных датчиков при d<0, мм
движок делается из сплавов платины с иридием, бериллием или серебром в виде двух—пяти тонких параллельных проволок. Контактное усилие при этом принимается равным Н, т. е. иногда оно достигает Н (20 мг) на отдельный контакт. Столь малые контактные усилия необходимы для высокоточных потенциометрических датчиков, используемых, например, в ответственных космических объектах.

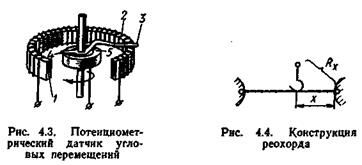

На рис. 4.3 приведена конструкция потенциометрического датчика для измерения угловых перемещений. Так же как и датчик линейных перемещений, он состоит из каркаса / с обмоткой 2, по которой скользит движок 3. Для съема сигнала с перемещающегося движка служит добавочная щетка 4, скользящая по токосъемному кольцу 5. Выходное напряжение датчика угловых перемещений пропорционально углу поворота подвижной части первичного измерителя, соединенного с осью движка.
В некоторых автоматических приборах в качестве потенциометрического датчика используют так называемый реохорд (рис. 4.4). Он представляет собой натянутую проволоку, по которой скользит ползунок. Сопротивление реохорда пропорционально перемещению ползунка. Часто реохорд используют не в потенциометрической схеме, а включают в плечо мостовой схемы. В этом случае перемещение движка преобразуется в изменение сопротивления
§ 4.3. Характеристики линейного потенциометрического датчика
Основной характеристикой потенциометрического датчика является зависимость выходного напряжения UBыx от перемещения х. При равномерной намотке эта зависимость линейная только на холостом ходу, т. е. при отсутствии сопротивления нагрузки, подключенной к выходным зажимам датчика. В реальных условиях к этим зажимам подключаются электрические приборы, входное сопротивление которых является сопротивлением нагрузки для датчика (рис. 4.5).
Под нагрузкой обычно понимается ток нагрузки. Когда говорят, что «нагрузка отсутствует»,
то подразумевают, что именно ток нагрузки равен нулю. Сопротивление же нагрузки при этом, естественно, равно бесконечности. Следовательно, в режиме холостого хода (т. е. при отсутствии нагрузки) сопротивление нагрузки бесконечно велико.
Для анализа влияния сопротивления нагрузки R„ на основную характеристику датчика, полное сопротивление обмотки которого R, введем понятие коэффициента нагрузки и Выходное напряжение датчика
(4.2)
По этому уравнению построим зависимость, где
U — напряжение питания датчика, для различных значений (рис. 4.6). С уменьшением сопротивления нагрузки характеристика датчика становится нелинейной и возрастает ошибка преобразования. Относительная погрешность для нагруженного датчика может быть найдена сопоставлением выражении (4.1) и (4.2):
Отношение перемещения движка х к длине намотки обозначаем черезЕсли датчик не нагружен, т. е. сопротивление нагрузкии то выходное напряжение линейно возрастает при изменении а от 0 до 1; Графически эта за-
висимость изображается прямой линией. При наличии сопротивления нагрузки Rн, соизмеримого с сопротивлением обмотки R, эта зависимость отличается от линейной, поскольку часть тока, проходящего через датчик, ответвляется в нагрузку. Ток, поступающий от источника питания,

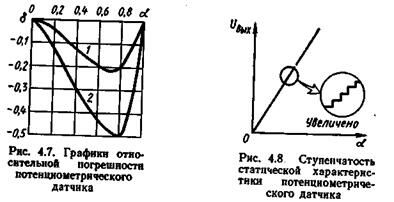

На рис. 4.7 построены кривые /, 2, характеризующие относительную погрешность датчика при ; 0,5 соответственно. При больших абсолютная величина максимальной погрешности при а=2/3.
Важной характеристикой качества потенциометрического датчика является плавность изменения выходного напряжения. При перемещении движка по обмотке потенциометра происходит скачкообразное изменение сопротивления, поскольку движок как бы перескакивает с одного витка на другой. Это приводит к тому, что зависимость выходного напряжения от перемещения имеет ступенчатый вид (рис. 4.8). Число ступеней пропорционально, а их высота обратно пропорциональна числу витков обмотки. Реальная выходная характеристика имеет отклонения от идеальной (плавной, бесступенчатой) как вверх, так и вниз. Следовательно, погрешность, вызванная ступенчатостью, может быть как положительной, так и отрицательной и составляет половину напряжения 1/в, приходящегося на один виток намотки. Если обозначить через w общее число витков потенциометра, тои погрешность
ступенчатости . Для количественной оценки погрешности, обусловленной ступенчатостью, вводят понятие электрической разрешающей способности потенциометра бР. Разрешающая способность определяет максимально возможную точность работы потенциометрического датчика. Улучшить ее можно увеличивая число витков w. Для этого можно либо удлинить намотанную часть потенциометра / (при заданном диаметре провода), либо уменьшить сечение провода. Уменьшение диаметра провода приводит к технологическим трудностям изготовления обмотки, но, самое главное, снижает надежность потенциометра, поскольку ухудшается механическая прочность обмотки и она быстрее истирается.
Увеличение длины обмотки, естественно, приводит к увеличению размеров всего потенциометра. Для устранения этого недостатка были разработаны многооборотные потенциометры.
Для улучшения разрешающей способности можно также применять движки с несколькими токосъемными контактами. На рис. 4.9 показан движок с двумя контактами 1 и 2, которые касаются обмотки 3 в двух диаметрально противоположных точках. Наличие двух параллельных контактов повышает и надежность потенциометра.
Принципиально отсутствует погрешность, обусловленная ступенчатостью у датчиков типа реохорда, где движок скользит вдоль натянутой проволоки. Эти датчики имеют малое сопротивление и выходное напряжение, т. е. низкую чувствительность, поэтому в потенциометрических схемах включения они не нашли практического применения. Чувствительность датчика может быть определена как первая производная выходного напряжения по перемещению движка. Для ненагруженного потенциометра чувствительность потенциометра пропорциональна напряжению питания датчика и обратно пропорциональна длине намотки.
§ 4.4. Реверсивные потенциометрические датчики
Выходное напряжение реверсивных датчиков изменяет знак (полярность) при изменении знака входного сигнала. В системах автоматического регулирования обычно требуются именно реверсивные (или двухтактные) датчики.

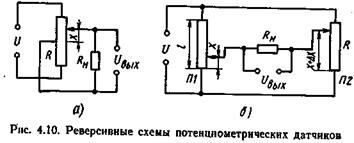

Схемы реверсивных потенциометрических датчиков показаны на рис. 4.10. В схеме на рис. 4.10, а используется потенциометр с неподвижным выводом от средней точки намотки. Выходное напряжение снимается с движка и средней точки. При переходе движка через среднюю точку выходное напряжение изменяет свой знак: при питании переменным током фаза изменяется на 180°, а постоянным током — полярность изменяется на противоположную. В следящих системах широко используется мостовая схема вклю-
чения потенциометрических датчиков, показанная на рис. 4.10, б. Потенциометр П1, связан с входной осью следящей системы и является задающим. Потенциометр П2 имеет механическую связь с исполнительным устройством. Выходное напряжение (или ток нагрузки) определяется разницей в положении движков потенциометров П1 и П2, т. е. соответствует сигналу ошибки следящей системы. Знак сигнала ошибки зависит от того, больше или меньше угол поворота исполнительной оси по сравнению с углом поворота входной оси.
Выходное напряжение рассматриваемых реверсивных схем может быть определено на основании теоремы об эквивалентном генераторе. Исследуемую систему представим как цепь, состоящую из четырехполюсника, источника питания с напряжением и сопротивления нагрузки . Тогда на основании известногоиз электротехники метода можно утверждать, что схема ведет себя, как цепь, составленная из нагрузкии генератора с внутренним сопротивлениеми электродвижущей силой Е, равной напряжению холостого хода Сопротивлениеравно выходному сопротивлению четырехполюсника, которое вычисляют при закороченном источнике питания и отключенной нагрузке. Напряжение
измеряется на выходе рассматриваемой схемы при отключенном сопротивлении нагрузки. Для четырехполюсников по схемам рис. 4.10 выходное напряжение
(4.3)
Например, для схемы, изображенной на рис. 4.10, а, имеем
(4-4)
(4.5)
Подставляя выражения (4.4) и (4.5) в формулу (4.3), получаем
(4.6)
где
Аналогичные вычисления позволяют получить для схемы рис. 4.10, б при одинаковых потенциометрах Ш и П2 уравнение выходного напряжения
Где — относительное рассогласование движков потенциометровП1 и П2; — относительное перемещение движка задающего потенциометра П1;—отношение сопротивления нагрузки RH к полному сопротивлению потенциометра R. На рис 4.11 и 4.12 показаны выходные характеристики реверсивных потенциометрических датчиков, построенные соответственно по уравнениям (4.6) и (4.7). Характеристики построены при различных значениях коэффициента нагрузки . Расчетные характеристики при холостом ходе представляют собой прямые линии, т. е. являются линейными. С уменьшением сопротивления нагрузки увеличивается отклонение характеристики от линейной. Чувствительность датчика со средней точкой (рис. 4.10, а), как следует из уравнения (4.6) и рис. 4.11, в области малых отклонений практически не зависит от нагрузки и определяется равенством

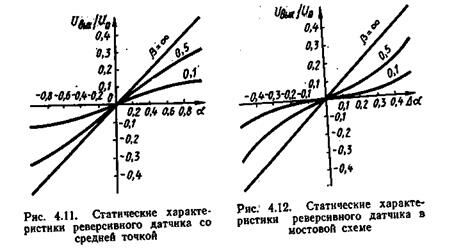

Характеристики, изображенные на рис. 4.12, соответствуют мостовой схеме (см. рис. 4.10, б) и построены на основании формулы (4.7) для случая, когда движок задающего потенциометра установлен посередине его намотки и, следовательно, , а относительное рассогласование движков может изменяться в пределах от —0,5 до +0,5. Чувствительность мостовой схемы зависит не только от нагрузки, но и от положения движка задающего потенциометра:
Анализ этого уравнения показывает, что наименьшее значение чувствительности будет при Этому случаю и соответствуют характеристики, показанные на рис. 4.12.
В маломощных следящих системах в качестве нагрузки мостовой схемы может быть включен якорь исполнительного электродвигателя. При рассогласовании в положениях движков задающего и исполнительного потенциометров через якорь электродвигателя пойдет ток, значение которого будет соответствовать величине рассогласования, а направление — знаку рассогласования. Электродвигатель перемещает исполнительную ось следящей системы до тех пор, пока не будет устранено рассогласование.
§ 4.5. Функциональные потенциометрические датчики
Для получения выходного сигнала, изменяющегося по определенному закону, применяют функциональные потенциометрические датчики. В этих датчиках зависимость сопротивления обмотки от перемещения движка является нелинейной. Требуемая нелинейность обеспечивается различными способами: изменением профиля каркаса; изменением материала или размера провода; изменением шага намотки или длины витка.
Функциональные потенциометрические датчики нашли применение в автоматических вычислительных сис-
Рис. 4.13. Профильные функциональные потенциометрические датчики |
темах, например, в автоматических навигационных системах самолетов и кораблей используются электромеханические счетно-решающие устройства, выполняющие операции умножения скорости на синус или косинус курсового угла. С помощью функциональных датчиков может быть скомпенсирована исходная нелинейность первичного чувствительного элемента. Например, в баке сложного профиля уровень горючего не связан линейно с объемом. С помощью функционального датчика можно обеспечить линейную зависимость между выходным сигналом датчика и количеством горючего в баке. Чаще всего получение необходимой функциональной зависимости обеспечивается подбором определенного профиля каркаса потенциометра. Конструкция так называемого «профильного» потенциометрического датчика показана на рис. 4.13. Изоляционный каркасимеет небольшую постоянную толщину , а высота его h изменяется по длине намотки . На каркас наматывается проволока 2 с высоким удельным сопротивлением. При входных сигналах в виде угловых перемещений каркас с непрерывной обмоткой изгибают в цилиндр. Напряжение питания подается на концы обмотки. Выходное напряжение, функционально зависящее от перемещения движка х, снимается между одним из концом обмотки и движком (щеткой).
Вид функциональной зависимости, определяется формой выреза каркаса потенциометра, т. е. зависимостью его профиля (конкретнее — высоты) от перемещения движка. Если намотка проволоки на каркас выполнена с постоянным шагом, т. е. равномерно, и потенциометр работает в режиме, близком к холостому ходу (), то высота каркаса определяется по формуле
Где l - длина намотки потенциометра; q — сечение провода;R— общее сопротивление намотки; —напряжение питания;—число витков;—удельное сопротивление материала провода; b—толщина каркаса.
Анализ этого уравнения показывает, что форма профиля каркаса зависит от производной функции, воспроизводимой при помощи данного датчика. Для определения нужного профиля каркаса надо продифференцировать по перемещению х заданную зависимость выходного напряжения.
Рассмотрим несколько примеров расчета профиля потенциометрических датчиков.
Пример 4.1. Определить форму профиля каркаса линейного потенциометра с выходной характеристикой
Решение. Производная выходного напряжения по перемещению Высота каркаса по уравнению (4.10) равна Все величины,входящие в это выражение, постоянны, значит, и высота каркаса h для линейного потенциометра должна быть постоянной.
Пример 4.2. Определить форму профиля каркаса функционального потенциометра с выходной характеристикой
Решение. Производная выходного напряжения по перемещению Высота каркаса Для получения квадратичной функциональной зависимости форма каркаса должна быть треугольной с высотой , возрастающей пропорционально перемещению. Из (4.10) следует, что строгое выполнение зависимости из-за конечной толщины каркаса может быть получено только отнекоторого начального значения при . Если же считать за начальную точку потенциометра, то график выходной характеристики будет начинаться не с нулевого значения, как это показано на рис. 4.14.
Пример 4.3. Определить форму профиля каркаса функционального потенциометра с выходной характеристикой
Решение. Производная выходного напряжения по перемещению
Высота каркаса
Из формул дляв примерах 4.2 и 4.3 следует, что при высота каркаса потенциометра, воспроизводящего функцию стремится к нулю, а при к бесконечности.
Рис. 4.14. Графики функционального потенциометра с квадратичной зависимостью |
Изготовить каркасы с нулевой или бесконечной высотой невозможно. Из условий прочности и технологичности рекомендуется выбирать минимальную высоту каркасамм, а максимальную мм. Необходимую функциональную зависимость выходного напряжения можно получить только не от нулевого, а от некоторого начального значения перемещения , не равного нулю при . Следовательно, если принять за начальную точку потенциометра ,то вид зависимости будет начинаться не с нулевого значения (рис,4.15).
Рис. 4.15. Графики функционального потенциометра с кор-неизвлекающей зависимостью |
Пример 4.4. Определить форму профиля каркаса функционального потенциометра с выходной характеристикой
Рис. 4.16. Графики функционального потенциометра с синусоидальной зависимостью |
Решение. Производнаявыходного напряжения по перемещению
Высота каркаса т. е. профиль каркаса будет иметь вид косинусоиды (рис. 4.16).
Из формулы (4.10) и рассмотренных выше примеров построения потенциометров с необходимым профилем видно, что высота каркаса выражается функцией, которая пропорциональна производной заданной функции по перемещению.
Выполнить каркас и намотку профильного потенциометра технологически довольно трудно, поэтому в большинстве случаев для получения выходной функциональной характеристики применяют ступенчатые потенциометры.
При расчете ступенчатого функционального потенциометра кривую заменяют отрезками прямых (т. е. аппроксимируют). Нелинейная функция заменяется близкой к неизломанной прямой. Количество отрезков берут таким, чтобы максимальное значение ошибки аппроксимации не превышало заданного определенного значения.
Рис. 4.17. Графики ступенчатого функционального потенциометра |
При кусочно-линейной аппроксимации функциональный потенциометр как бы делится на несколько линейных потенциометров.
Пусть функция задана в виде
графика на рис. 4.17, а. Аппроксимируем ее приближенной ломаной 0123. Для получения такой функциональной зависимости выходного напряжения от перемещения можно изготовить потенциометр со ступенчатым каркасом (рис. 4.17, б). Высота участков ,, выбирается таким образом, чтобы обеспечить заданные углы наклона ,,для линейных выходных характеристик на каждом из участков длиной ,,.
Если Вам понравилась эта лекция, то понравится и эта - 6.9. Синтаксис графического языка. |
Рис. 4.18. Функциональный потенциометр с неравномерной намоткой |
Рис. 4.19. Функциональный потенциометр с шунтирующими сопротивлениями
Требуемую функциональную характеристику можно приближенно получить применяя каркас постоянной высоты с намоткой, которая на разных участках (, ,) выполняется разным шагом(рис. 4.18). Иногда на разных участках намотки используют провода различных сечений или материалов с отличающимися удельными сопротивлениями.
Довольно распространенным способом получения функциональной зависимости между выходным напряжением и перемещением является включение дополнительных постоянных резисторов, сопротивление которых шунтирует участки намотки (рис. 4.19). На шунтированном участке наклон характеристики уменьшается, т. е. шунтирование равносильно уменьшению ширины каркаса.
