- Режимные стационарные наблюдения

Ключевые слова: Стационарные, метерологическое, гидрологическое, гидрогеологическое, обоснование проектов, элементы инженерно-геологических условий, катострафических проявлений, прогноз, закономерность, динамика процессов, наблюдения, уровнемеры, лимниграфы, водосливы, водомеры, оценка, реперы-марки.

Цель: Формировать понятия у студентов о необходимости проведения режимных стационарных наблюдений при инженерно-геологических исследованиях месторождений полезных ископаемых с целью: 1) получения качественных и количественных характеристик и оценок; 2) установления закономерностей развития процессов и явлений и выявление причин, их обусловливающих; 3) предупреждения опасных и катастрофических проявлений процессов; 4) составления прогноза развития процессов и опасных явлений; 5) обоснования необходимых мероприятий по охране геологической среды, обеспечению устойчивости сооружений (карьеров, шахт и т.д.), жизни и деятельности людей.

Для геологического обоснования проектов сооружений (карьеров, шахт) и инженерных работ требуется полная характеристика инженерно-геологических условий территорий или площади месторождений (карьера), причем не только их фактического состояния, но и динамики развития, т.е. изменений отдельных элементов этих условий во времени. Например, необходимо представлять, как изменяются уровни подземных вод и связанные с ними явления затопления и подтопления территорий, как изменяются характер и скорости развития геологических процессов и явления.

Все такие качественные и количественные изменения инженерно-геологических условий территорий в целом или отдельных элементов этих условий во времени характеризуют их динамику. Динамика процессов и явлений может иметь определенный режим, когда их изменения закономерны во времени и обусловлены, например, климатическими, гидрологическими или в целом физико-географическими условиями.

Наблюдения за динамикой процессов и явлений на наблюдательных стационарах-участках, точках, пунктах – с целью выявления их закономерностей и обусловленности составляют определенный, очень важный вид геологических работ, называемый режимными стационарными наблюдениями.

Эти наблюдения необходимы также для того, чтобы получать возможность предвидеть (прогнозировать) тенденцию и масштаб развития тех или иных процессов и явлений под влиянием естественных или искусственных условий.

При проектировании, строительстве и эксплуатации сооружений и хозяйственном использовании территорий чаще всего приходится выполнять следующие виды режимных стационарных наблюдений:

1)метеорологические и гидрологические; 2) гидрогеологические; 3) геотермические; 4) за деформациями масс горных пород на склонах, в откосах, на оползневых участках, в подземных выработках и котлованах (карьерах); 5) за деформациями сооружений; 6) за скоростью и характером развития процессов выветривания и др.

Основной объем режимных стационарных наблюдений обычно производят на стадии детальных исследований и в период эксплуатации сооружений.

Метеорологические и гидрологические наблюдения.

Количество атмосферных осадков и их распределение по времени года, их интенсивность, влажность воздуха, водный баланс местности, режим влажности горных пород в зоне аэрации, распределение температуры воздуха периодам времени года, суточные колебания, направление и скорость ветра, раза ветров. Глубина сезонного промерзания горных пород на разных элементах рельефа. Все эти метеорологические данные можно (найти) получить из гидрометеорологической службы. Однако, эти данные не реальны для локальных микроклиматических условий (небольших участков месторождений). Поэтому при изысканиях организуется наблюдения. Для решения инженерно-геологических задач представляют интерес также гидрологические параметры рек и водоемов: уровенный режим, затопления, скорости и расходы воды речных потоков (максимальные и минимальные расходы по многолетним данным, минерализация, химический состав и агрессивность текучих вод).

Гидрогеологические наблюдения.

Подземные воды являются важнейшим элементом инженерно-геологических условий месторождений или иной территории. Поэтому изучение подземных вод – их распространения, условия залегания, гидравлических особенностей, условий питания и разгрузки, запасов, режима, химизма. Режимные стационарные гидрогеологические наблюдения производятся для установления изменений глубины залегания, химизма, о взаимосвязи подземных вод с поверхностными водотоками, влияния подземных вод на развитие геологических процессов и явлений, на развитие оползневых и других явлений. Эти сведения о режиме подземных вод дают возможность более обоснованно определить условия производства горных работ и эксплуатации сооружений. Правильно оценить возможные масштабы водопритоков и прорывы воды в котлованы и подземные выработки, разрабатывать рациональные мероприятия по осушению территории, по борьбе с подземными водами при проходке котлованов и подземных выработок.

Таким образом, эти наблюдения могут дать очень важные материалы для технически наиболее правильного и экономически выгодного решения инженерных задач. Обычно, для таких наблюдений используют родники, скважины, шурфы, колодцы, водозаборы, горные выработки. В горных выработках зумпфы, водоприемники, насосные станции. По каждому пункту наблюдений необходимо иметь точные сведения о его высотном, плановом и геологическом положении.

Для успешного выполнения стационарных работ каждый пункт наблюдения должен быть соответствующим образом оборудован: уровнемерами, лимниграфами, водосливами, водомерами и т.д. (по измерению напора).

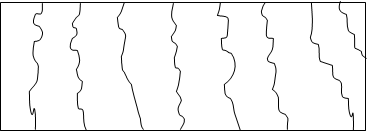

План участка (карта) с гидроизогипсами.

на ………….. дату.

В результате наблюдений часто выявляется взаимосвязь и зависимость режима водоносных горизонтов от режима реки. Так как реки имеют один основной источник питания – атмосферные осадки, то можно полагать, что режим реки и верхних водоносных горизонтов в целом определяются климатическими условиями.

Геотермические наблюдения проводятся для решения разнообразных инженерных задач. Большое значение имеют данные о температуре горных пород на той или иной глубине их залегания. Глубина заложения фундаментов зданий, сооружений и некоторых подземных коммуникаций должны быть не менее расчетной глубины промерзания горных пород, чтобы предупредить опасное воздействие на них сил морозного пучения.

Принципы строительства сооружений в районах распространения многолетней мерзлоты определяются ее режимом. Различают участки с многолетней мерзлотой, имеющей более или менее устойчивый режим и низкие температуры (для песков и супесей соответственно ниже – 0,3⁰и - 0,6⁰С, для суглинков и глин ниже – 1,0⁰и - 1,5⁰С и участки с многолетней мерзлотой имеющей неустойчивый режим, с температурой пород близкой к 0⁰С, т.е. от 0⁰до – 0,1 – 0,2 – 0,3 ⁰С). В любом случае необходимо располагать надежными данными о распределении температуры в горных породах.

В состав геотермических наблюдений обычно входит измерение температуры горных пород на тех или иных глубинах. Для того чтобы получить график полного цикла изменений температуры горных пород в пределах деятельного слоя в зоне многолетнемерзлых пород, продолжительность наблюдений должна быть не менее одного года.

Наблюдения за деформациями масс горных пород на склонах и в откосах.

Изучение динамики развития процессов деформации склонов и откосов необходимо для оценки и прогноза их устойчивости. Стационарные наблюдения позволяют судить о скорости, равномерности, масштабах смешений масс горных пород. По результатам которых можно сделать суждение: прогрессирует, нарастает, затухает, приостанавливается, закончился и т.д. Они позволяют предупреждать аварии, катастрофы и обеспечивают безопасность работ в период эксплуатации карьера, шахт и сооружений.

При режимных стационарных наблюдениях за оползневых деформациями на склонах и откосах производят следующие основные виды работ.

1. Повторные наблюдения, описания и картирование элементов рельефа поверхности склонов, откосов и оползневых участков, их крутизны, уступов, трещин. Затем сопоставление разных сроков наблюдений.

2. Повторные нивелирования рельефа поверхности по характерным профилям и створам, по которым каждый раз разбивают пикеты. Затем сопоставление измерений разных сроков наблюдений.

3. Повторные топографические съемки отдельных участков склонов, откосов и оползней (М 1:500 – 1:5000 с сечением рельефа через 0,5 – 1 м). Сопоставление полученных планов позволяет судить о масштабах и скорости смещения масс горных пород.

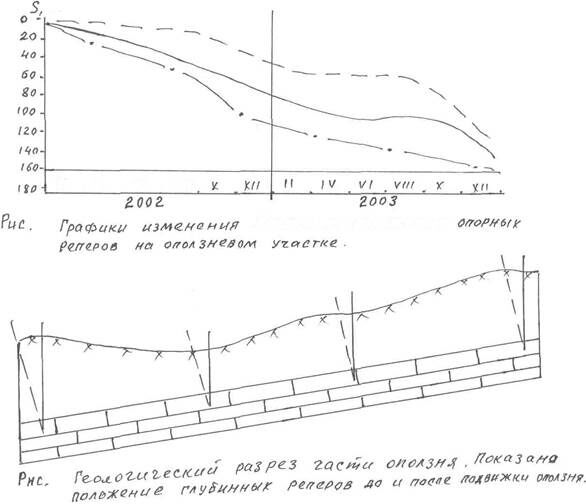

4. Систематические инструментальные наблюдения за плановым и высотным положением поверхностных реперов, установленных на небольшой глубине в приповерхностных горизонтах горных пород. Опорные репера образуют наблюдательную сеть. Результаты наблюдений изображают в виде разных графиков и разрезов дающих оценку устойчивости склонов и откосов, скорости и масштаб их деформации.

5. Систематические инструментальные наблюдения за плановым и высотным положением глубинных реперов, установленных на разной глубине в толще горных пород.

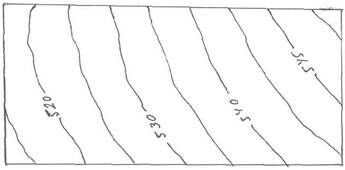

Рис. План участка с гидроизогипсами на …… дату

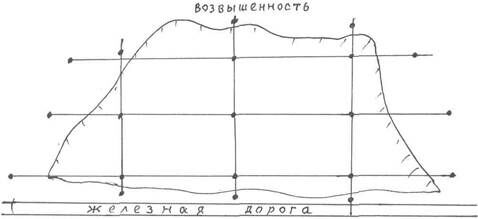

Расположение опорных поверхностных реперов на оползневом участке.

6. Наблюдения за развитием (раскрытием) трещин с помощью различных установок.

7. Наблюдения за изменением влажности и плотности горных пород. Для этого производят повторные отборы проб горных пород с различных глубин на характерных участках.

Наблюдения за деформациями масс горных пород в подземных выработках.

В настоящее время подземные сооружения строят не только для разработки месторождений полезных ископаемых, но и других самых разнообразных целей – для транспортных и гидротехнических туннелей, подземных гидроэлектростанций, размещения заводов, предприятий, силовых установок, складов, стоянок автомобилей и др.

Главным, центральным вопросом при инженерно-геологическом обосновании проектов и строительстве подземных сооружений являются оценка и прогноз устойчивости горных пород, величины и распределения горного давления с целью управления им. Этим определяется порядок проведения горных выработок, необходимость их крепления, выбор типа и мощности крепления и безопасность производства горных работ. Наблюдения за деформациями крепи выработок позволяют предупреждать их аварийное состояние, а также судить о величине давления на крепь. Рекомендуется устанавливать по периметру крепи возможно большее число динамометров, чтобы получить более полную картину распределения давления. Наблюдения за деформациями масс горных пород в подземных выработках сопровождаются детальными описаниями изменений физического состояния горных пород и отбором проб для изучения их физико-механических свойств.

Наблюдения за осадками и деформациями сооружений.

Согласно существующим правилам наблюдения за осадками, просадками и подъемами оснований фундаментов проводят преимущественно с помощью повторных нивелировок специальных реперов – марок, закрепленных на зданиях и сооружениях. Реперы – марки обычно закрепляют по периметру зданий и сооружений (и внутри их)примерно на одном уровне в стенах, на колонных и фундаментах, по углам по обе стороны осадочных швов на расстоянии 10-15 м. Один от другого в местах, удобных для нивелировок. При этом реперы – марки привязывают к опорным реперам, расположенным вне обследуемых зданий и сооружений. Наблюдения проводят раз в месяц, в квартал или чаще, в зависимости от скорости развития осадки. По результатам наблюдений вычисляют максимальные, минимальные и средние значения осадки, наличие кренов, подъемов и т.д. (примеры г.Зарафшана).

Инженерно-геологический отчет является итогом инженерно-геологических исследований, стационарных, режимных наблюдений, их заключительным звеном.

В состав отчета обычно входит четыре части: 1) общая; 2) специальная; 3) графические приложения; 4) инженерно-геологическая записка.

1. Общая часть отчета начинается с введения, в котором указываются цели и задачи исследований, состав, объем и характеристика выполненных работ, состав исполнителей, место нахождения района исследований и сроки работ. В главе «физико-географический очерк» описывается орография, гидрография и климат. Характеристика рельефу, речной сети, паводки, климатические особенности района, роза ветров. В главе «геология района» геологическое строение, стратиграфия, тектоника. В главе «гидрогеологические условия» описываются подземные воды, условия их залегания, циркуляция, состав, агрессивность, фильтрационные свойства и т.д. В главе «Природные геологические явления и инженерно-геологические процессы» оказывающие влияние при разработке (строительстве) или при эксплуатации сооружения.

2. Специальная часть состоит из ряда отдельных глав, содержащих описание конструкций проектируемых сооружений и их требований к естественным условиям, методику исследований, приводятся физико-технические свойства пород, освещаются инженерно-геологические условия строительства и эксплуатации сооружения.

В конце отчета дается заключение с основными выводами по всем разделам, а также перечень использованной литературы и материалов. К отчету прилагается различный графический материал (карты, разрезы, колонка разведочных выработок и т.д.).

Инженерно-геологические заключения составляются в практике вместо больших отчетов. Здесь выделяется три вида заключения:

1) по условиям строительства объекта;

2) о причинах деформаций сооружений;

3) экспертиза.

В первом случае (1) заключение носит характер сокращенного инженерно-геологического отчета (2) также о причинах деформаций зданий и сооружений и др. (3) Проводится по проектам крупных сооружений. Основой для экспертизы является наличие спорных и разноречивых оценок природных условий ( в процессе изысканий) или аварии сооружения (в процессе их эксплуатации).

Выводы.

Режимные, стационарные наблюдения занимают важное место в обеспечении нормальной эксплуатации сооружений. Качественные и количественные изменения инженерно-геологических условий территорий в целом или отдельных элементах этих условий во времени характеризуют их динамику. Динамика процессов и явлений может иметь определенный режим, когда их изменения закономерны во времени и обусловлены климатическими, гидрологическими, гидрогеологическими, а также влиянием естественных и искусственных условий.

Домашнее задание:

Ознакомление с отчетом «О результатах геологических, инженерно-геологических изысканий месторождения Кальмакыр»

Контрольные вопросы:

1. Геологические процессы и явления как и когда проявляются?

2. Что относится к естественным условиям территории?

3. Для месторождения Кальмакыр нужны ли такие метеорологические и гидрологические наблюдения?

4.Почему необходимы сведения о местонахождении пункта наблюдения?

5. В наших условиях какое влияние оказывает температуры горных пород на сооружения?

6. Расскажите о геотермическом градиенте, и геотермической ступени?

7. Расшифруйте, что такое – безопасность ведения работ при эксплуатации карьера, шахт, сооружений?

8. Как определяется влажность и плотность горных пород?

9. Что понимаете под термином осадка сооружения и деформация сооружения?

10. Кто проводит такие наблюдения за осадками, деформациями?

Литературы:

1. Якушева А. Ф. «Общая геология». М. Недра 1988.

Рекомендуем посмотреть лекцию "2 Программируемые логические интегральные схемы".

2. Мильнучук В. И. «Общая геология». М. Недра 1989.

3. Ершов В. В. «Основы геологии». М. Недра 1986.

4. Иванова М. Ф. «Общая геология». М. Недра 1974.

5. Панюков П. Н. «Основы геологии». М. М. Недра 1978.

6.Инструкция по наблюдениям за деформациями бортов, откосов, уступов и отвалов на карьерах и разработке мероприятий по обеспечению их устойчивости. Л.ВНИМИ 1971г. 186 стр.

7. Специальная инженерная геология. В.Д. Ломтадзе. М.Недра 1978 г 211 с.
