ЛЕКЦИЯ 16
Функциональная структура ERP-платформы SAP
ERP-система (R/3, mySAP.com} компании SAP AG обладает всеми необходимыми свойствами для успешного решения задач поддержки основной производственной деятельности Корпорации и управления бизнес-процессами на основе единого информационного пространства (рис. 1.11).
Основные задачи управления финансами, затратами, бюджетом решаются в модулях:
• FI — финансовая бухгалтерия;
• ММ — материально-техническое обеспечение;
• учет затрат и результатов;
• СО — расчет себестоимости;
• АА — управление основными средствами;
Рекомендуемые материалы
• IM — управление инвестициями.
В состав ERP-системы входят модули управления предприятием как единым целым (ЕС), ведения договоров по продаже продукции, учета дебиторов, кредиторов и оказываемых услуг (SD), управления персоналом (HR). Наибольший эффект от внедрения системы достигается именно при совместном использовании модулей. Для объединения различных модулей (подсистем) в одно информационное пространство ERP-системы используют стандартные технологии и средства интеграции (DCOM, CORBA и др.) или предлагают а дополнение к стандартным технологиям собственные технологии. Например, система mySAP.com использует, наряду со стандартными средствами, технологию ALE (Applications Link Enabling}, обеспечивающую подключение и обмен данными между различными прикладными модулями. ALE представляет собой не только инструмент, предназначенный для внедрения ERP-снстемы в имеющееся окружение, но и контролирующий эксплуатацию гетерогенного системного ландшафта, на котором взаимодействуют системы различных проачводителей. Использование технологии интеграции ALE не исключает применения других многочисленных технологий и протоколов (интерфейсов).
Каждый модуль ERP-системы позволяет решать задачи независимо от других.
Аналитические возможности mySAP.com. Метод Balanced Scorecard. Система mySAP.com имеет встроенный модуль аналитики, позволяющий реализовать любой метод оценки эффективности деятельности Корпорации (предприятия) в целом или отдельных се направлений: оценки эффективности капитальных вложений, использования основных фондов или информационных технологий. Метод оценки может быть любым: например. Balanced Scorecard (BSc; P. Каплана и Д. Нортона, 1992), Effective Progress and Performance Measurement (EP2M К. Адамса и П. Роберта, 1993) или любой другой .
Основой реализации любою метода оценки является корпоративная база данных, содержащая исчерпывающую и всегда доступную информацию о всех бизнес-процессах компании, и мощные возможности реализации любого аналитического метода посредством модуля аналитики.
Наиболее популярный в настоящее время метод оценки Balanced Scorecard представляет собой систему стратегического управления Корпорацией на основе измерения и оценки ее эффективности по набору показателей, подобранному таким образом, чтобы учесть все существенные аспекты ее деятельности (финансовые, производственные, маркетинговые и т. д.). Система BSc переводит понимание миссии и общую стратегию Корпорации в систему взаимосвязанных показателей.
Ключевые особенности системы управления на основе BSc следующие:
• в систему входят показатели, относящиеся ко всем стратегически важным аспектам деятельности Корпорации (финансы, маркетинг, производство, развитие);
• система включает причинно-следственную связь всех ключевых показателей;
• система включает причинно-следственную связь ключевых показателей и стратегических задач компании;
• система включает связь результирующих показателей и определяющих факторов;
• система включает связь всех показателей с финансовыми результатами деятельности.
Создатели метода оценки эффективности деятельности Корпорации Balanced
Scorecard разработали программу сертификации специализированного программного
обеспечения, поддерживающего эту технологию. Компонент SEM (Strategic Enterprise Management Стратегическое
управление Корпорацией) аналитического блока системы my SAP сертифицирован
в соответствии с этой программой.
CALS-технологии. Термин CALS (Continuous Acquisition and Lifecycle Support, ранее Computer-Aided Logistics Support) означает непрерывное развитие и поддержку жизненного цикла (ЖЦ) продукта, включая маркетинг, проектирование, производство, эксплуатацию и утилизацию Большое распространение получила русскоязычная аббревиатура и формулировка понятия CALS: ИГТИ — "Информационная поддержка процессов жизненного цикла изделий".
Задача С ALS-технологи и — преобразование ЖЦ изделия в автоматизированный процесс путем реструктуризации (реинжиниринга) входящих в него подпроцессов.
Одной из важнейших сторон CALS-технологий является развитие кооперации между участниками ЖЦ изделия (в том числе создание "виртуальных предприятий" — ВП).
Поддержка жизненного цикла изделия, предусматриваемая САЕ5-тенологиями. предполагает организацию взаимодействия между участниками этого цикла на основе новых информационных и телекоммуникационных технологий.
Одна из основных проблем, стоящих перед разработчиками ИСУ, — коммуникационные барьеры между участниками ЖЦ изделия (в первую очередь из-за использования несовместимых компьютерных систем).
Для реализации СALS-технологий необходимо создание единого информационною пространства для всех участников ЖЦ изделия.
Единое информационное пространство должно:
• аккумулировать всю информацию об изделии;
• быть единственным источником данных о нем;
• формироваться на основе международных, государственных и отраслевых стандартов.
Стратегия внедрения CALS-технологий предусматривает два этапа создания единого информационного пространства предприятия:
• автоматизация отдельных процессов ЖЦ изделия и представление данных
о них в электронном виде согласно международным стандартам;
• интеграция автоматизированных процессов и относящихся к ним данных в
составе единого информационного пространства.
В жизненном цикле продукта аналитиками выделяются три взаимосвязанных процесса:
• определение продукта;
• производство;
• поддержка функционирования.
Вершиной развития PDM-технологии является ее четвертое поколение, так называемое cPDm (collaborative Product Definition management — совместное управление определением продукта), представляющее собой Web-ориентированные системы PDM. Для систем категории cPDm важна полная координация и связь этих процессов. Модуль mySAP PLM включает в себя с PD т-функциональность, обеспечивая полную взаимосвязь всех процессов ЖЦ.
Карта решений mySAP PLM включает шесть ключевых функциональных областей:
• управление данными о продукте (Life Cycle Data Management);
• управление жизненным циклом основного средства (Asset Life Cycle Management);
• управление программами и проектами (Programm and Project Management);
• сотрудничество на протяжении жизненного цикла продукта (Life Cycle Collaboration);
• управление качеством (Quality Management);
• охрана окружающей среды и труда, производственная медицина (Environ mental Health and Safity).
Распределенная клиент-серверная архитектура ERP-системы
Базовая технология системы
mySAP.com позволяет осуществлять распределение приложений, работающих в среде клиент-сервер, между тремя уровнями. Сюда относится разделение функций представления данных (внешний интерфейс), прикладной логики и базы данных, тем самым достигается вышеописанная распределяемость и возможность масштабируемости.
Система mySAP.com является полной клиент-серверной системой как с точки зрения аппаратных средств, так и с точки зрения программного обеспечения. Для работы mySAP.com возможны пять вариантов конфигурации системы на базе архитектуры клиент-сервер:
• центральная система;
• разделенная презентация;
• двухуровневая архитектура клиент-сервер (центральная система mySAP.com и
база данных на одном сервере);
• трехуровневая архитектура клиент-сервер (центральная система mySAP.com
и база данных на разных серверах).
В трехуровневой системе несколько серверов приложений могут одновременно работать с данными, находящимися на общем сервере базы данных. Отдельные серверы приложений могут использоваться для отдельных прикладных областей, чтобы добиться сбалансированной нагрузки. Трех уровневая система позволяет добиться исключительного масштабирования системы: подобная распределенная
система способна одновременно обслуживать в зависимости от применяемого аппаратного обеспечения десятки тысяч пользователей;
• многоуровневая совмещенная архитектура клиент-сервер. Многоуровневая
архитектура подразумевает распределение приложений и базы данных по не
скольким серверам. Такое распределение позволяет добиться лучшего распределения нагрузки и более высокой производительности системы.
С точки зрения программного обеспечения различают три уровня:
• уровень мощной реляционной базы данных масштаба предприятия (например, Oracle, DB2);
• уровень прикладного программного обеспечения SAP (модули системы mySAP.com);
• уровень диалога — графического представления данных на рабочем столе пользователя (SAP GUI — Grafical User Interface).
Решения на основе архитектуры клиент-сервер в области обработки данных реализуют методы:
• совместной обработки;
• распределенной обработки;
• масштабируемости;
• поддержки различных платформ.
Совместная обработка в среде клиент-сервер, которая основывается на распределенных приложениях, также позволяет создавать вычислительные системы масштаба Корпорации, ведущей глобальный бизнес.
Базовая технология позволяет свободно комбинировать основные типы распределенной обработки. Таким образом, широкое разнообразие требований в отношении производительности, доступности системы и защиты данных может быть непосредственным образом удовлетворено. Технологической основой для возможности масштабировать является поддержка, которую базовая технология обеспечивает для трехуровневой архитектуры клиент-сервер, что позволяет настраивать работу компьютера на конкретные требования и гарантирует возможность увеличения числа приложений с ростом потребностей.
Организация доступа пользователей к сервисам ERP-системы
Наиболее перспективным способом организации доступа пользователей к сервисам ИСУ б настоящее время является доступ посредством корпоративного портала. Непосредственно на рабочих местах пользователь может получать доступ к функциям прикладных систем посредством одного из стандартных видов интерфейса:
• графического пользовательского интерфейса, предоставляемого ОС -Windows, MacOS или др.;
• Web-ориентированного графического пользовательского интерфейса (Web-GUI).
Источники экономической эффективности внедрения ERP-системы
В табл. 1.3 приведены сведения об экономической эффективности внедрения ERP-системы.
Таблица 1.3 Источники экономической эффективности внедрения ЕКР-системы
Результаты внедрения | Эффективность |
Управление финансами | Обеспечение планирования и кон гриля затрат, анализа хозяйственной деятельности |
Обработка и регистрация хозяйственных операций | |
Сокращение времени на закрытие периода
| • Уменьшение затрат на обработку данных • Повышение своевременности данных для управления • Высвобождение времени для анализа данных |
Прозрачность данных | •Улучшение возможностей контроля данных и увязки проводок |
Результаты внедрения Упрощение обработки первичных данных Общий план счетов
Планирование, контроль и отчетность Единый процесс финансового планирования Возможность бухгалтерского учета выполнения проектных работ (ремонт, строительство и т. д.) Единые форматы отчетов и возможность прочтении источников формирования показателей (drill down) Управление материальными ценностями Материально-техническое снабжение Согласованные закупки Согласование процессов закупок и выполнения платежей И интегрированная система управления запасами Управление основными средствами Обеспечение взаимосвязи и согласованности данных об основных средствах сданными бухгалтерского учета Возможность контроля движения основных средств Управление персоналом Адекватность, взаимосвязанность целей Обеспеченность потребностей компании в персонале н необходимом и достаточном количестве Обеспеченность потребностей компании и специалистах требуемого уровня квалификации Готовность кадрового состава к преобразованиям Информация для руководителей | Эффективность • Повышение точности данных, уменьшение времени на выверку счетов и облегчение консолидации • Согласованная нумерации операций и возможность формирования сравнимых отчетов • Последовательное финансовое планирование, облегчение анализа факторов, влияющих на бюджет, анализ различных сценариев • Улучшение контроля затрат, повышение точности и детальности данных • Уменьшение затрат на внутренний аудит Уменьшение затрат на материалы и улучшение снабжения • Уменьшение затрат за счет использования общих баз данных поставщиков и материалов •Уменьшение затрат времени на работу с поставщиками • Прозрачность полного цикла закупок • Повышение точности данных, реализация автоматической связи между данными о запасах материалов и стоимости запасов • Уменьшение запасов материалов за счет возможности планировать потребности в материалах и контроля движения запасов • Улучшение контроля затрат • Уменьшение затрат на запасные части Повышение производительности труда, повышение качества, уменьшение затрат на персонал • Соответствие характера и периодичности реализуемых мероприятий по управлению персоналом потребностям компании. • Четкость и обоснованность планов работы с персоналом, в том числе комплектования, н соответствие их задачам развития организации • Относительная текучесть кадров • Периодичность и наличие четких процедур комплектования штата — экспертизы вакансий, поиска, отбора, ротаций • Совершенствование комплектовании штата • Удержание персонала • Квалификация (знания и навыки) • Совершенствование работы по развитию и обучению персонала • Наличие возможностей карьерного роста внутри компании, работа с резервом • Наличие процедур повышения инновационной готовности персонала •Численность (с учетом загрузки и распределения зон ответственности) •Уровень конкретизации и систематизации работ Информационная поддержка стратегических решений |
Средние показатели
экономической эффективности внедрения ERP-системы
В табл. 1.4 в качестве примера приведены обобщенные данные но показателям экономической эффективности внедрения ERP-систем на предприятиях телекоммуникационного сектора мира. Используя эти данные, можно с достаточной степенью вероятности рассчитать потенциальные сокращения затрат и возможные прибыли от деятельности компании после внедрения системы.
Для наибольшего числа компаний период окупаемости составил от 18 до ЗОмес после внедрения. Окупаемость измерялась путем учета следующих показателей: » уровня удовлетворенности клиентов;
• уровня запасов материальных ценностей;
• затрат на производство;
• производительности;
• времени на обработку платежных документов;
• рентабельности;
• затрат на информационную систему;
• доходов;
• длительности цикла производства/реализации;
• качества продукции/услуг.
Управление рисками ERP-проекта
Проекты внедрения ERP-систем, как очень сложных и продолжительных по реализации технологических решений, всегда связаны с определенными рисками. Управление рисками является важным фактором, способствующим успешном) завершению проекта.
Уменьшение времени закрытия периода Уменьшение времени выполнения платежей Повышение рентабельности Уменьшение затрат на заключение и контроль исполнения договоров по закуп- кам Уменьшение стоимости закупаемых материалов и услуг Уменьшение уровня запасов материальных ценностей Уменьшение затрат на хранение Уменьшение затрат на согласование вспомогательных книг с Главной книгой Уменьшение затраг на интерфейсы (т. е. сокращение числа старых систем/ин- терфейсов) Экономия за счет уменьшения числа несостоявшихся продаж (одноразово) Сокращение числа жалоб клиентов (из-за некорректных начислений) в год Сокращение затрат на ИТ, связанных с обработкой транзакций Сокращение потери прибылей, связанных с некорректным расчетом Сокращение неплатежей Сокращение затрат, связанных с оценкой кредитоспособности (в мультибил- линговых системах) | 25—50 % До 200 % 5 — 15 % 5 — 10 % 2—5 % 20—40 % 10—20 % До 80 % До 60 % До 25 % До 25 % До 25 % До 15 % До 15 % До 15 % |
Таблица 1.4 Показатели экономической эффективности введрения ERP- системы
Ниже перечислен ряд потенциальных рисков и технологические предложения (рекомендации) для сведения их к минимуму.
• Консервативность пользователей и неприятие новой системы. Сотрудники, которые будут работать в ERP-системе, должны быть вовлечены в информационное поле с четкими ориентирами, целями и критериями для обеспечения их лояльности будущим изменениям в условиях работы.
• Сложность эксплуатации системы.
Поддержка бизнеса при эксплуатации системы должна быть по возможности
простой. Это обеспечивается тем, что внедрение должно быть основано на простейших решениях. К тому же на ранних фазах проекта следует провести специальный анализ в целях обеспечения простого и своевременного решения проблем, связанных с функциональными (отраслевыми) ограничениями выбранного решения.
• Умножение вариантов течения бизнеса.
Подразделения компании для достижения унифицированного решения должны сотрудничать на основе выбранной стандартной ERP-системы. При этом они
должны быть готовы к незначительным изменениям делового оборота. Руководство холдинга и компаний должно понимать, что реализация множества решений
приведет к увеличению объема работ по внедрению проекта и, таким образом,
к неэффективному расходованию временных и других ресурсов.
• Интерфейсы. Несвоевременность разработки интерфейсов, обеспечивающих связь решения с внешними системами, представляет собой потенциальный риск для проекта. Для снижения этого риска работам по разработке интерфейсов должен быть присвоен высокий приоритет, что позволит обеспечить выделение соответствующих ресурсов И завершение разработки до начала интеграционного тестирования.
• Ресурсообеспечение работы системы.
В компаниях следует установить новые программные средства. Поэтому необходимо проверить влияние новой системы на корпоративные операции, связанные с информационными технологиями, а также следует определить стратегию для сведения к минимуму возможных негативных последствий, связанных, например, с отсутствием обученного персонала, адекватной поддержки и т. п.
• Отсутствие компетенции в методологии. Если для проекта будут применяться элементы методологии поставщика решения, одной из основных обязанностей
руководителя проекта со стороны Исполнителя должно быть обеспечение приемлемого использования данной методологии, а также обучение персонала Заказчика принципам данной методологии.
• Невнимание спонсора проекта и руководства Заказчика. Для обеспечения вы
полнения четкого и своевременного процесса принятия решений у проекта дол
жен быть один спонсор (влиятельный куратор), который заинтересован во внедрения проекта. Его поддержка должна быть постоянной. Руководство Заказчика должно постоянно проявлять интерес к проекту, обеспечивая адекватную PR поддержку среди персонала компании.
• Уход членов проектной группы до конца проекта. При распределении ролей руководство проекта должно обеспечивать пересечение зон ответственности членов проектных групп, чтобы избежать чрезмерной концентрации знаний. Для облегчения распространения знаний внутрипроектных групп следует создать однородную информационную среду: все члены проектных групп работают в одном помещении, имеют возможность участвовать в обсуждении проектных решений и возникающих проблем, улучшать свои знания в смежных областях. Руководство проекта должно следить за достаточностью документации.
• Изменения структуры компании, и/или методов ведения бизнеса. При принятии решений по изменениям в компании руководство Заказчика должно принимать во внимание влияние этих изменений на ресурсоемкость и сроки реализации проекта.
ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ РЕАЛИЗАЦИИ ERP-ПРОЕКТА УРОВНЯ ОТРАСЛИ
Построение ERP-системы отраслевого масштаба
Крупное предприятие, мощный концерн, разветвленная и рассредоточенная по территории отраслевая система со сложной организационной структурой состоит из многих подразделений (предприятий, филиалов), решающих различные задачи и имеющих, помимо определенной самостоятельности, также и единое экономическое и финансовое управление.
Учитывая масштабы и сложность организационной и технической структуры современных предприятий отрасли, многообразие решаемых руководством предприятия задач, становится ясно, что невозможно достичь слаженной работы организации без применения специальных методологических и технологических проектных решений.
Комплексное решение производственно-экономических задач, способность совместно функционировать с различными техническими и технологическими системами в рамках единого информационного пространства — необходимые предпосылки эффективного оперативного, тактического и стратегического управления предприятием.
Современная ERP-систем а решает ряд ключевых задач, среди которых;
• обеспечение оперативного управления финансово-хозяйственной деятельностью предприятия на основе единой методологии управленческого и бухгалтерского учета;
• обеспечение нового уровня учета затрат, начинающегося с анализа источников этих затрат на любом уровне и возможности управления ими, проникновения во все области возникновения затрат на любом из предприятий и их анализ;
• функциональная замена имеющегося программного обеспечения, представляющего собой отдельные изолированные островки информатизации, быстро устаревающего и перестающего удовлетворять потребностям эффективного управления.
При реализации ERP-систсм отраслевого масштаба учитываются следующие факторы:
• Функциовальвость. Функциональность проектов верхнего и нижнего уровней (а также трудоемкость их разработки и стоимость внедрения) различаются
весьма существенным образом.
• Архитектура. Полностью централизованное решение нереально, а деиентр
лизованное решение неэффективно, следует придерживаться централизованно-распределенного решения.
• Организация. Следует разумно сочетать профессиональную экспертизу с отраслевой экспертизой.
• Типизация и стандартизация. Нужно строго следовать единой методологии, вести единую нормативно-справочную информацию и использовать типовые бизнес-процессы.
Концептуальная схема развития корпоративной ERP-системы
Стратегической целью организации корпоративного уровня (концерна) является повышение эффективности бизнеса. Реализация этой цели в виде набора бизнес-целей достигается автоматизацией и централизацией основных бизнес-процедур финансово-хозяйственной деятельности концерна. Детализированное представление основных бизнес-процедур организации описывают бизнес-функции.
Достижение стратегических целей Корпорации посредством перевода ее бизнес-процессов под управление корпоративной ERP-системы требует проведения большого комплекса мероприятий, которые действуют по нескольким векторам.
Для создания ERP-системы необходимо:
• разработать модель архитектуры и концепцию реализации проекта;
• создать организационную структуру, управляющую проектом;
• создать рабочие (исполнительные) группы по разработке и внедрению проектных решений;
• определить ключевых функциональных пользователей подразделений;
• организовать новые рабочие места в подразделениях по автоматизируемой функциональности (что потребует изменения организационной структуры по согласованию с корпоративным центром).
ERP-решение не может быть развернуто без необходимой инфраструктуры. Для этого на техническом уровне необходимо определить требования к составу, характеристикам и развернуть сетевую инфраструктуру (средства коммуникации), вычислительную инфраструктуру (серверы устройства хранения и архивации) и прикладную инфраструктуру (комплексы базового и вспомогательного программного обеспечения).
Указанные мероприятия должны быть спланированы и подготовлены в виде комплексной программы построения и развития корпоративной информационной системы концерна (КИС).
Комплексная программа построения и развития корпоративной информационной системы
Комплексная программа должна быть согласована и поддержана на самом высоком уровне Корпорации, так как она будет затрагивать интересы многих сотрудников Корпорации, приводить к изменениям бизнес-процедур и структуры подразделений на всех уровнях организационной корпоративной структуры. При значительном объеме изменений может потребоваться реинжиниринг бизнес-модели концерна.

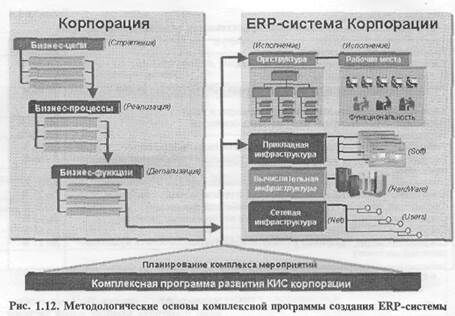

Методологические основы комплексной программы создания ERP-системы (рис. 1.12) содержат в себе формализованный опыт многочисленных проектов внедрения и представляют собой фактически "know-how" конкретной компании, занимающейся профессиональным внедрением ERP-систем. Базовая методология по разворачиванию ERP-систем в зарубежных Корпорациях определена в материалах ее разработчика (компании SAP AG) — Accelerated SAP (ASAP). Специфичная ме-* тодология внедрения системы SAP в реальных российских Корпорациях уровня отрасли нашла свое отражение в виде авторских технологий и методик.
Прикладная архитектура ЕRР-проекта. ERP-систем а охватывает все уровни управления предприятием: корпоративный центр, филиалы, структурные подразделения и подведомственные организации.
В Центре управления предприятием располагается единая база данных Системы (ЕБД), куда поступают данные финансово-хозяйственной деятельности (ФХД) подведомственных организаций и филиалов предприятия.
ЕБД ERP-системы содержит единую для всех уровней управления предприятием нормативно-справочную информацию, а также набор отчетных форм. При работе с Системой в подразделениях нижних уровней данные справочников и отчетные формы реплицируются из ЕБД. При обновлении и добавлении справочников все изменения становятся доступными всем пользователям Системы, имеющим соответствующий уровень доступа.
Модули Системы на всех уровнях управления предприятием отвечают требованиям единства методологии управления. В качестве платформ для программных комплексов, как правило, используются продукты производителей мирового уровня: SAP AG, Oracle, IBM, HP, Sun, Microsoft.
Реализация проекта разработки и внедрения ERP-системы обеспечивает взаимодействие с другими автоматизированными системами управления, действующими на предприятии Заказчика, а также с автоматизированной системой ведения централизованной нормативно -справочной информации.
Вычислительная инфраструктура проекта. На основе общих принципов построения инфраструктуры (трехсистемный ландшафт вычислительной установки) осуществляется поэтапное наращивание мощности и функциональности серверов.
Для реализации указанных общих принципов необходимо удовлетворение следующих требований:
• работа в режиме реального времени;
• трехсистемный ландшафт (система разработки, тестирования и продуктивная);
• конфиденциальность финансовой информации;
• недопустимость потери информации;
• большой объем данных.
Начиная с сервера, на котором ведется разработка первой очереди системы, вычислительная инфраструктура ERP-системы последовательно развивается, следуя за процессом проектирования. К моменту внедрения развертываются продуктивная система, обеспечивающая работу конечных пользователей, и тестовая система, предназначенная для испытаний новых версий технологических настроек, а также для резервирования продуктивной системы.
Специальные решения предназначаются для обучения персонала и разработки последующих версий системы. Проблема консолидации информационных ресурсов решается применением интегрированных дисковых массивов и роботизированных архивных библиотек. Доступность ресурсов обеспечивается за счет создания специализированной сети доступа к данным (SAN — Storage Area Networks), объединяющей все активные элементы вычислительной установки.
Сетевая архитектура проекта. Для эффективной эксплуатации ERP-системы необходима развитая сетевая инфраструктура, соединяющая серверы вычислительной установки и рабочие места пользователей. В этой области выполняются работы по созданию масштабируемых локальных сетевых систем, распределенных корпоративных сетей, распределенных и мультинротоколышх сетей передачи данных, систем передачи голоса, структурированных кабельных систем. Особое внимание уделяется интеграции сетевых и телекоммуникационных решений с разнообразными аппаратными и программными средствами управления, мониторинга и анализа.
Реализация сетевой части комплексных проектов включает в себя обследование информационной структуры Заказчика, разработку проекта системы, поставку, инсталляцию и наладку оборудования, а также услуги по сервисному гарантийному и послегарантийному обслуживанию.
Надежное функционирование ERP-системы предполагает создание необходимых условий эксплуатации средств вычислительной техники.

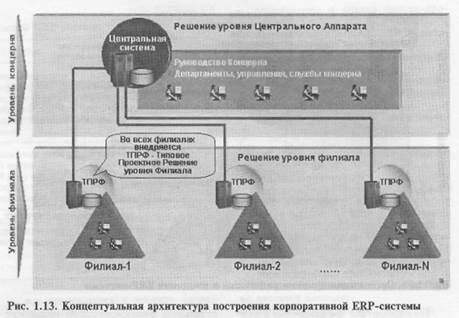

Концептуальная архитектура построения ERP-системы
Концепция архитектуры решения определяется спецификой организационной структуры Корпорации (концерна), функциональностью решения и принципом централизации разработки (унификация решения). Организационная корпоративная структура состоит из двух (упрощенный вариант, хотя могут быть и три и четыре уровня) уровней — уровня корпоративного центра (концерна) и уровня филиалов (предприятий). Филиалы могут иметь собственные структурные подразделения, решения для которых (филиал + + структурные подразделения) концептуально строятся так же, как и связка Центр + Филиалы. На уровне Центра (рис. 1.13) находится руководство Концерна, функциональные департаменты и службы Концерна, которые принимают информацию (транзакционную) от нижних уровней, анализируют ее, принимают общие управленческие решения, управляют бюджетом филиалов. Филиалы, как независимые (в части хозяйственной деятельности) хозяйствующие объекты, реализуют свой специфичный набор бизнес-процессов. Однако в филиалах могут находиться пользователи, участвующие (как удаленные пользователи) в бизнес-процессах Центра.
В Центре и в каждом филиале разворачивается вычислительная платформа, с помощью сетевой инфраструктуры эти узлы связываются в единую коммуникационную среду.
Для уровня корпоративного центра разрабатывается Проектное Решение Центра, рабочие места для которого могут находиться не только в Центре, но и в филиалах. Для уровня филиалов в центре разрабатывается единое Типовое Проектное решение филиала (ТПРФ). Разработанные решения устанавливаются в Центре и Филиалах, постепенно подвергаясь адаптации и донастройке, что выражается в появлении "версий" и "очередей" системы. ТПРФ в каждом филиале наполняется конкретными специфичными данными, нормативно-справочной информацией, настройками на бизнес-процессы филиала. Таким образом, реализуется принцип централизованной унифицированной разработки проектного решения филиала с последующей настройкой этого решения под специфику филиала. Централизация и унификация разработки для филиалов значительно снижает стоим ость разработки — отпадает необходимость в группах разработки в каждом филиале, упрощается сопровождение и поверсионное развитие единого проектного решения.

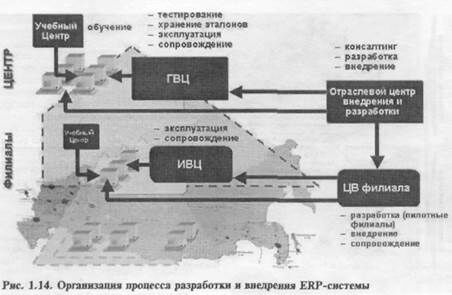

Основные принципы организации
процесса разработки и внедрения
Практика создания и внедрения ERP-систем отраслевого масштаба показывает необходимость следования определенной схеме управления проектом. Все работы по созданию ERP-системы Корпорации проводятся под общим руководством Центрального аппарата. Определяется Руководитель проекта, сосредотачивающий все организационно-распорядительные функции по привлечению исполнителей и координации их деятельности. Разрабатывается схема договорно-финансового обеспечения хода проектирования и внедрения системы.
В соответствии с принципами отраслевой методологии управления проектом в Центре (рис. 1.14) создается Отраслевой центр разработки и внедрения проектных решений (ОЦРВ), в котором собираются специалисты-проектировщики и консультанты. Рабочие группы ОЦРВ выполняют проектирование функциональных подсистем для центральных организаций Корпорации и обеспечивают их внедрение. Для предприятий и организаций разрабатываются типизированные проектные решения для последующего тиражирования по предприятиям отрасли. Для внедрения ERP-решений на местах организуются специальные центры внедрения (ЦБ) филиала. Специалисты ЦБ филиалов и пользователи ERP-систем всех уровней управления обучаются по специально разработанной с участием экспертов отраслевой программе.
Методология управления проектом создания ERP-системы

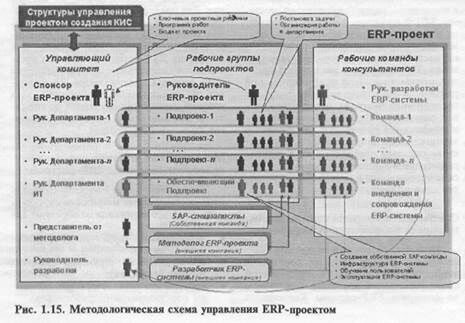

Схема управления проектом создания ERP-системы имеет матричную структуру (рис. 1.15). По вертикали ее образуют три объекта-колонки:
• управляющая структура (Управляющий комитет);
• исполнительная структура (рабочие группы Заказчика);
• консультирующая структура (команды консультантов-разработчиков).
•
•
По горизонтали три указанные вертикальные структуры пронизывают функциональные подпроекты. Управляющий комитет реализует функции стратегического управления: принимает решения по ключевым проектным решениям, подготовке и изменению программы работ, утверждению и коррекции бюджетных статей. Функции руководителя Управляющего комитета выполняет спонсор ERP-проекта. Спонсор проекта обладает полнотой власти, достаточной для решения всех проблем, препятствующих ходу выполнения проекта на любых уровнях оргструктуры Корпорации. В состав Управляющего комитета входят руководители департаментов, вовлеченных в проект, представители от группы методологов (внешняя компания) и руководитель разработки ERP-системы {компания SAP). С каждым департаментом связан отдельный функциональный подпроект. Руководителям департаментов делегированы полномочия для решения на уровне Управляющего комитета проблем и стратегических вопросов, порождаемых в рабочих группах подпроектов.. Кроме функциональных подпроектов организуется обеспечивающий подпроект, который решает общие задачи. В задачи обеспечивающего подпроекта входят:
• формирование собственной SAP-команды;
• определение и разворачивание инфраструктуры ERP-системы;
• обучение пользователей;
• обеспечение последующей эксплуатации ERP-системы.
Представителем интересов рабочей группы обеспечивающего проекта в Управляющем комитете является руководитель ИТ-департамента. В состав рабочих групп всех подпроектов входят:
• ключевые специалисты, высоко компетентные в данной функциональной
области;
• собственные (Заказчика) SAP-специалисты ;
• внешние SAP-консультанты и разработчики;
• методологи от внешней компании.
Ключевые специалисты (как представители Корпорации) в подпросктах осуществляют постановку задачи и организацию работы в департаменте. Каждым
подпроектом руководит Исполнительный менеджер, который эскалирует проблемы подпроекта руководителю департамента для их решения на уровне Управляющего совета. Координированной работой всех рабочих групп подпроектов управляет руководитель ERP-проекта Заказчика.
Внешние SAP-консультанты и разработчики, входящие в состав рабочих групп подпроектов, представляют внешнюю команду консультантов, которая управляется руководителем разработки ERP-системы. Назначение этой команды — усилить ресурсный потенциал рабочих групп подпроектов на этапе разработки и внедрения.
Основные этапы проекта внедрения отраслевой ERP-системы
Концептуально можно выделить три основных этапа внедрения ERP-системы, которые представлены в табл. 1.5.
В ходе создания ERP-системы проводится обследование деятельности предприятии Заказчика, разработка модели и анализ существующих хозяйственно-финансовых процессов, бизнес-реинжиниринг, комплексная установка решения (выбор, установка, настройка ERP-системы и технического обеспечения, обучение конечных пользователей) и сопровождение. Консультанты, работающие в проектах создании ERP-систем, должны иметь большой опыт работы в сфере автоматизации финансов, производства, снабжении, подготовки производства, автоматизации технологических процессов, внедрении средств вычислительной техники и программирования.

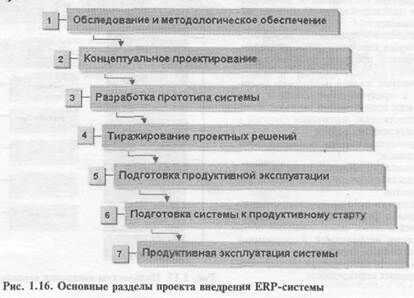

С точки зрения реализации комплекса указанных мероприятий для исполнения комплексной программы внедрения корпоративной ERP-системы можно выделить семь разделов проекта (рис. 1.16),
Задачи подготовительного этапа -организаций управления проектом, формирование команды специалистов и исполнительных органов, реализация пилотной конфигурации вычислительной установки для проектирования системы. На первом этапе осуществляется обследование бизнес-процессов, решение методологических вопросов и настройка системы финансово-бухгалтерского учета — информационной основы ERP-системы. На последующих этапах настраиваются
Таблица 1,5 Этапы внедрения отраслевой ERP-системы 1-й этап 2-й этап 3-й этап разрабо Пилот-проект. Разра- Настройка и внедрение Кадры, обеспечение ботка типового реше- типоного решения. Про- производства. Управ- Е ния (финансы, логи- изводство, материально- ление проектами. Кор- g стика...) техническое снабжение, поративное упракте- g техническое обслужива- ние нис и ремонт - Создание Корпоративная сеть. Корпоративный элек- Резервный вычисли- инфра- Датапентр. Консоли- чронный архив. Элек- тельный центр. Рабо- х структу- да ция информацией- тронный документообо- та в Интернет, Центр jf ры проек- ных ресурсов. Мони- рот. Безостановочность ситуационного та торинг работы приложений управления _________ ____ . _____________________________________ о Обеспе- Методология корпора- Эксплуатация. Обучение Заключительная ин- ? чиваю- тивного учета. Обуче- персонала. Выполнение тсграпня систем щие про- ние персонала. Созда- собственных разработок скты ние профессиональной со команды |
вводятся в эксплуатацию такие составляющие ERP-решения, как подсистема материально-технического снабжения, сбыта, управления персоналом и др. На всех этапах работ используется общая методология и программные средства ее поддержки. Параллельно с процессом разработки проводится обучение пользователей и становление служб сопровождения ERP-системы. Вычислительная инфраструктура наращивается в соответствии с потребностями внедряемых подсистем. Основной принцип определения границ этапов и объемов внедрения — получение практической отдачи от каждой внедряемой части ERP-системы.
Подготовка проекта. Обследование. На данной фазе будет фактически начат ("запущен") проект, и эта фаза будет включать следующие задачи:
• анализ и уточнение стратегии внедрения;
• первая оценка объема проекта и этапов его реализации;
• оценка ресурсов, требуемых для реализации проекта;
• определение организационной структуры проекта;
• определение стандартов и процедур управления проектом;
• определение стандартов и процедур внедрения проекта;
• определение стратегии построения системного ландшафта;
• определение требований к технической поддержке проекта;
• совещание по фактическому началу (запуску) проекта;
• совещание по стандартам;
• создание рабочей среды для проектной группы.
Для начала работы по проекту существенным является назначение спонсора и руководителя проекта со стороны Заказчика.
Концептуальное проектирование. На этой фазе определяются:
• установившийся порядок деятельности компаний Заказчика;
• все относящиеся к проекту бизнес-процессы;
• представление о целях и организационной структуре Заказчика;
• способ реализации данных исполнителем.
Результатом таких подготовительных мероприятий является ''концептуальный проект" будущей Корпоративной Информационной Системы. На этапе системного проектирования определяется стратегия создания информационной системы, обеспечивающая быструю окупаемость инвестиций. Разработка системного проекта позволит не только иметь программу действий при поэтапном внедрении, но и получить существенные экономические выгоды за счет усовершенствования на базе материалов системного проекта существующей Корпоративной Информационной Системы.
Ниже перечислены задачи, относящиеся к фазе концептуального проектирования:
• определение и анализ бизнес-процессов;
• детализация и утверждение окончательного объема проекта;
• определение необходимых интерфейсов;
• выявление возникающих функциональных разрывов и функционально
го дефицита;
• анализ и уточнение стратегии обучения членов проектных групп;
• установка среды разработок;
• первоначальная установка системного ландшафта;
• администрирование систем;
• инициализация руководства по внедрению системы;
• первоначальное тестирование предлагаемых решений;
• проведение семинаров по бизнес-процессам;
• проведение семинаров по определению подробных требований.
Существенным для начала данной фазы является наличие:
• рабочей среды для рабочих групп;
• руководителей приложений;
• ключевых пользователей.
Разработка прототипа решения.
На этой фазе будет разработан и сконфигурирован прототип системы с учетом требований Заказчика, определенных в Концептуальном проекте- Прототип решения должен представлять собой единое (унифицированное) проектное решение, которое включает в себя (объединяет) реализацию специфичных особенностей бизнес-процессов финансово-хозяйственной деятельности всех филиалов/подразделений компании. Работы проводятся силами специалистов групп внедрения и консультантов Исполнителя. Консультанты Исполнителя выполняют непосредственные настройки системы в соответствии с концептуальным проектом, планом работ и индивидуальным заданием на настройку. Все настройки, выполненные членами групп внедрения и консультантами Ис
полнителя, должны быть задокументированы в соответствии с принятыми принципами пеления настроек системы.
К задачам фазы разработки прототипа решения относятся:
• конфигурирование, тестирование и
утверждение прототипа (за несколько
итераций);
• системное управление, включая планы тестирования, предоставление ус
луг, настройку сред обеспечения качества и продуктивной эксплуатации
и функции системного администрирования;
• разработка программ переноса данных;
разработка интерфейсных программ;
разработка расширений;
создание отчетов и формуля ров;
создание концепции полномочий;
создание рабочих мест пользователей;
обеспечение управления архивацией;
проверка качества информационной
системы.
Данная фаза проводится за несколько итераций, с постоянной доводкой получающейся системы на каждой последующей итерации. Конец очередной итерации может быть зафиксирован протоколом тестирования бизнес-процессов, подписанным руководителем приложения, ключевыми пользователями и другими привлеченными работниками Заказчика.
Тиражирование проектных решений. Разработанное унифицированное проектное решение устанавливается во всех филиалах и подразделениях компании Заказчика (тиражируется). В каждом филиале установленное проектное решение подвергается
адаптационной настройке в соответствии со спецификой оргструктуры и бизнес-процессов подразделений.
Подготовка продуктивной эксплуатации. Осуществляется подготовка к внедрению системы. Начинаясданнойфазы, ответственность за проект в основном переходит от Исполнителя к Заказчику.
К задачам данной фазы относятся:
• разработка документации для конечных пользователей и обучающих материалов;
• подготовка и проведение начального обучения конечных пользователей;
• уточнение процесса управления системой;
• уточнение планов подготовки системы к продуктивному старту и поддержки продуктивной эксплуатации;
• осуществление подготовки системы к
продуктивному старту;
• подготовка и перенос основных справочников;
• выполнение проверки качества.
Существенным для начала данной фазы являются:
• поддержка рабочих групп проекта со стороны функциональных подразделений в плане своевременного обеспечения необходимой информацией по основным справочникам;
• готовность интерфейсов для переноса основных справочников.
На этой фазе предоставляются следующие выходные документы:
• протоколы завершения переноса данных;
• решение о готовности/неготовности системы к продуктивному старту.
Переход к продуктивной эксплуатации. Обеспечивается начало продуктивной эксплуатации и переход функционирования системы к: режиму реального времени. Там, где возможно, будут проводиться мероприятия по удовлетворению потребностей конечных пользователей.
К задачам данной фазы относятся:
• подготовка и перенос начальных данных;
• продолжение обучения конечных пользователей;
• окончательная настройка производительности системы.
Существенным для начала данной фазы являются:
• решение руководства о начале продуктивной эксплуатации системы,
• поддержка рабочих групп проекта со стороны функциональных подразделений в плане своевременного обеспечения необходимой информацией
по начальным остаткам;
• готовность интерфейсов для переноса начальных остатков;
• завершение процесса обучения конечных пользователей.
Поддержка продуктивной эксплуатации. Поддержка продуктивной эксплуатации в основном нацелена на обеспечение удовлетворения потребностей конечных пользователей. При этом решаются следующие задачи:
• поддержка продуктивной эксплуатации;
• последующее обучение конечных пользователей;
• определение планов дальнейшего развития системы.
Структура проекта внедрения отраслевой ERP-системы

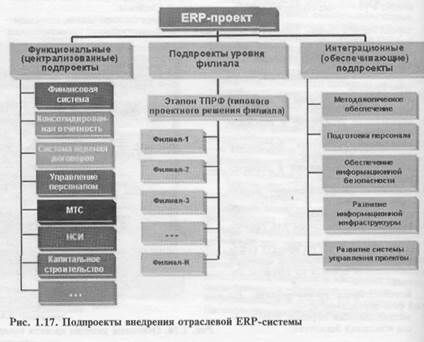

Структура проекта внедрения ERP-системы образуется из трех направлений но подпроектам (рис. 1.17):
• функциональный (централизованный подпроект);
• подпроекты уровня филиалов;
• и итерационные (обеспечивающие) подпроекты.
Централизованные подпроекты разрабатываются пи» уровня Центра и детализируются в зависимости от реализуемых функциональных модулей. В связи с тем, что ядром ERP-системы является функциональность финансы, расписание (порядок внедрения функциональности и) начинается (при соблюдении методологии и логики эффективного внедрения) именно с модуля финансы. Следующим модулем внедряется консолидированная отчетность, затем могут идти функциональности:
• веление договоров;
• управление персоналом;
• материально-техническое снабжение (МТС);
• нормативно-справочная информация (НСИ);
• капитальное строительство;
• прочее.
Подпроекты уровня филиалов реализуются на базе типового проектного решении (эталона ТПРФ), единого для все* филиалов, которое затем адаптируется в каждом конкретном филиале. В результате появляется набор экземпляров ТПРФ по числу филиалов.
Интеграционные {обеспечивающие проекты) предназначены для обеспечения вспомогательных бизнес-процессов, необходимых при реализации проекта разработки и внедрения корпоративной ERP- системы.
Интеграционные подпроекты обеспечивают выполнение работ по:
• методологическому обеспечению (методики, планы, технологии, НСИ);
• подготовке персонала (обучение, центры компетенции);
• обеспечению информационной безопасности;
• развитию информационной инфраструктуры;
• развитию системы управления проектом.
Концептуальный план внедрения ERP-систем
Проект внедрения ERP-системы можно представить в виде укрупненного плана-графика (рис. 1.18, см. третью сторону обложки). Б красной зоне изображены проекты уровня Центра (основные и
обеспечивающие), в голубой зоне — проекты уровня филиала (основные и обеспечивающие). В число основных проектов уровня Центра входят подпроекты по различным функциональностям. Поквартально для каждого функционального подпроекта указывается динамика увеличения рабочих мест для этой функциональности. Проектное решение уровня Центра по мере разработки и развития получает неколько версий (версия-1,всрсия-2, ...). Обеспечивающие проекты уровня Центра организационные, учебные подпроекты, инфраструктурный проект — запускаются с начала проекта и в течение его хода получают развитие по структуре и количественным параметрам.
Проекты уровня филиала также имеют аналогичные обеспечивающие проекты (организационные, учебные подпроекты, инфраструктурный проект). В качестве основного проекта проводится разработка и тестирование единого ТПРФ, которое с течением времени развивается по версиям. Первая версия ТПРФ внедряется и отлаживается в двух пилотных филиалах. Пилотные филиалы выбираются как представители различных по виду деятельности классов филиала. Накопленные исправления, замечания и дополнения, полученные во время тестирования первой версии ТПРФ в пилотных филиалах, служат материалом для усовершенствования первой версии ТПРФ и разработки второй версии. Вторая версия ТПРФ апробируется также в пилотных филиалах и затем уже тиражируется по всем остальным филиалам. В филиалах выполняется настройка параметров и бизнес-логики ТПРФ под специфику финансово-хозяйственной деятельности каждого конкретного филиала. Накопленные во всех филиалах замечания и предложения по второй версии ТПРФ служат основанием для доработки второй версии и разработки третьей, которая внедряется во всех филиалах.
Принципиальные факторы успеха внедрения ERP-системы
Практика внедрения ERP-систем многоуровневого корпоративного масштаба и системный анализ этого опыта показали, что для достижения эффективных результатов от внедрения ERP-системы необходимо соблюдение следующих методологических требований:
• максимально быстрое достижение результатов на первых этапах внедрения, для чего необходимо внедрение ядра системы — "Финансы";
• Типовое Проектное Решение (ТПР) — единые, унифицированные процессы,
процедуры и, соответственно, конфигурация системы;
• минимальная доработка под специфику каждого филиала;
• максимально возможное централизованное решение, что уменьшает риски
и затраты;
• создание единого центра разработки и внедрения — организационной структуры поддержки внедрения и эксплуатации приложений и технических решений;
• создание ФЦВ — Филиальных центров внедрения на основе местных
ИТ-служб (для внедрения ТПРФ); реализация взаимосвязанных обеспечивающих проектов (нормативно-справочная информация, инфраструктура, учебный центр);
• специалисты компании должны быть всегда нацелены только на экономически оптимальное решение; хозяйственные операции должны быть своевременно и полно отражены в системе;
Вам также может быть полезна лекция "5 Стандартные типы данных".
• должна быть разработана и строго соблюдаться четкая методика взаимодействия подразделений предприятия;
• перед началом работ должна быть разработана и утверждена учетная политика предприятия;
• операции по работе с данными прошлых периодов строго регламентированы;
• менеджеры компании должны быть обучены принципам управления
предприятием, принятым в качестве стандарта в экономически развитых
странах;
• максимально активное участие высшего руководства при внедрении системы.
