Курсовая работа: Гидравлический пресс 3.2 МН (для горячей объёмной штамповки)

Описание файла:
Всё выполнено в КОМПАС 3D.

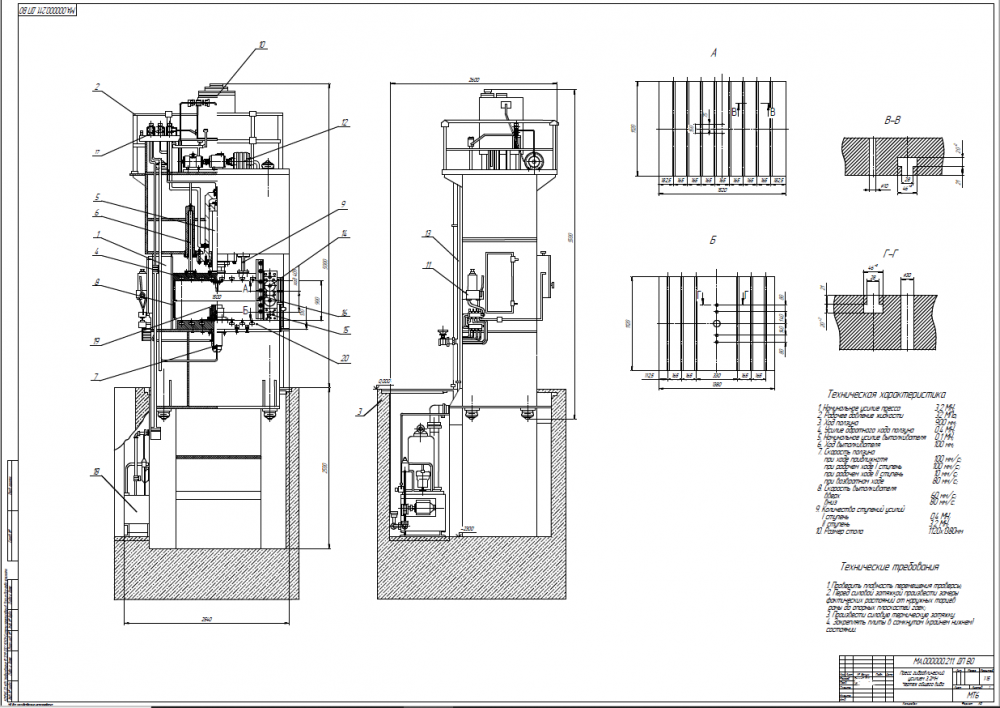

В состав файла входят: чертёж пресса, гидравлическая схема, Моделирование главного цилиндра в Ansys, графики скорости, усилия, мощности и давления, рабочий цилиндр (сборка), спецификация на главный цилиндр и пресс, РПЗ.

Техническая характеристика:

1. Усилие пресса: I ступень – 400 КН, II ступень – 3200 КН
2. Усилие выталкивателя – 500КН
3. Ход ползуна – 900 мм
4. Ход выталкивателя – 100 мм
5. Размер стола –1120x1380 мм
6. Наибольшее расстояние между столом и ползуном – 1200 мм
7. Скорость выталкивателя – 50-70 мм/с
8. Скорость ползуна: - холостой вниз 100 мм/с – рабочая I ступень – 100 мм/с, - рабочая II ступень – 10 мм/с
9. Усилие возвратного хода – 400 КН
10. Мощность привода – 75 кВт*
11. Масса пресса – 25331 кг*

Оглавление
1 Задание. 2
2 Введение. 2
3 Теория. 2
4. Технические характеристики пресса. 9
5. Гидравлическая схема и таблица включения электромагнитов. 10
6. Гидравлический расчёт всех узлов. 11
7. Расчёт распределителя. 11
8. Выбор рукава высокого давления. 11
9. Расчёт главного цилиндра. 12
9.1Условие. 12
9.2 Выбор стандартного давления рабочей жидкости и допустимого напряжения для материала цилиндра. 13
9.3 Определение размеров плунжера и цилиндра. 13
9.4 Определение напряжений на внутренней поверхности цилиндра в зоне Ламе: 13
9.5 Определение оптимального значения давления и отношения . 14
9.6 Нахождение радиусов. 15
9.7 Расчет напряжений σz, σt, σэкв в галтели А фланца. Определение высоты фланца hф. 16
9.8 Прочностной расчет днища цилиндра. 17
9.10 Схема гидроцилиндра в сборе (масштаб 1:4) 19
9.11 Расчёт в ANSYS. 20
9.12 расчёты запаса прочности в зонах А, В и в зоне Ляме. 30
9.13 Вывод: 31
10 Описание конструкции пресса. 31
11 ТЕХНИКА БЕЗОПАСНОСТИ. ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ. 34
12 Выбор насосов и электродвигателя. 36
В комплект на сайте шёл двигатель IEC 100. 38
13 Технические характеристики спроектированного пресса. 39
Литература. 39
Приложение А.. 39
