Вопросы/задания к контрольной работе: Структурная схема радиопередающего устройства

СОДЕРЖАНИЕ

1 СТРУКТУРНАЯ СХЕМА РАДИОПЕРЕДАТЧИКА С ЧАСТОТНОЙ ТЕЛЕГРАФИЕЙ.. 2

2 РАЗРАБОТКА БЛОКОВ СТРУКТУРНОЙ СХЕМЫ.. 5

2.1 Выбор схемотехнического решения усилителя мощности и активного элемента. 5

2.2 Выбор схемотехнического решения выходной цепи. 6

2.3 Разработка модулятора. 6

2.4 Выбор автогенератора. 7

2.5 Выбор синтезатора частот. 8

3 РАЗРАБОТКА ПРИНЦИПИАЛЬНЫХ СХЕМ ОТДЕЛЬНЫХ БЛОКОВ. 11

3.1 Расчет усилителя мощности. 11

3.2 Расчет выходной цепи. 17

3.3 Расчет автогенератора. 24

3.4 Расчет модулятора. 30

3.4.1 Расчет двух автогенераторов. 30

3.4.1.2 Расчет второго автогенератора. 34

3.4.2 Расчет тразисторного ключа. 36

ЗАКЛЮЧЕНИЕ. 38

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. 39

1 СТРУКТУРНАЯ СХЕМА РАДИОПЕРЕДАТЧИКА С ЧАСТОТНОЙ ТЕЛЕГРАФИЕЙ

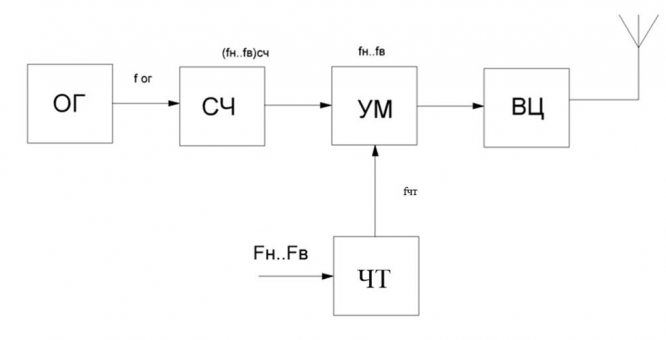

Структурная схема радиопередающего устройства изображена на рисунке 1.1.

В данной структурной схеме формирование сигналов (модуляция) осуществляется в оконечном или предоконечном каскаде усиления мощности.
Мощность сигнала на выходе возбудителя P_возб составляет 10-50 мВт. Информационный сигнал задается в виде сигнала НЧ – F_н..F_в.

Ввиду того, что антенно-фидерная система частотно-зависимая, определяемая двумя параметрами: активное сопротивление антенны на минимальной частоте – R_А и емкость антенны – С_А, очень важным блоком структурной схемы является выходная цепь (цепь согласования). Она служит для согласования антенно-фидерного устройства с оконечным каскадом (усилителем мощности) в рабочем диапазоне частот и фильтрации побочных составляющих (уровень побочного излучения – D), расположенных вне полосы полезного сигнала.

Возбудитель предназначен для формирования модулированного сигнала, который подлежит дальнейшему усилению.

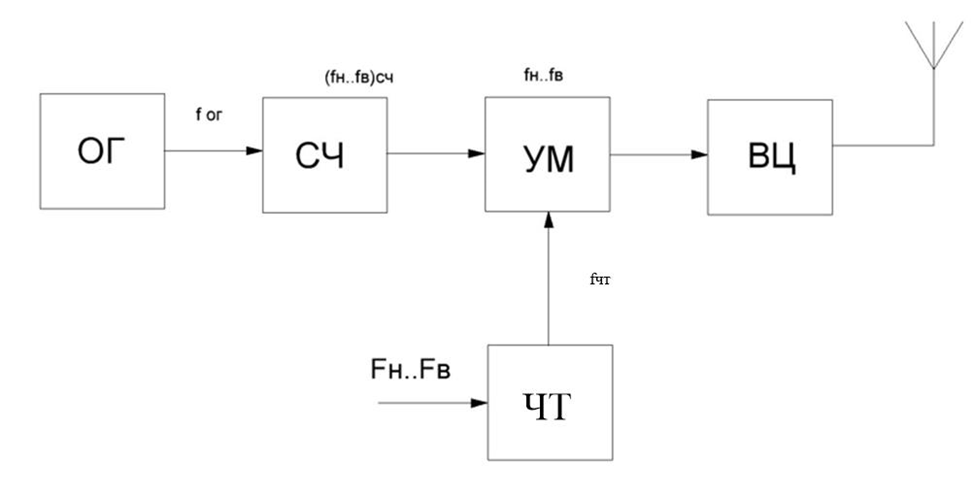

Рисунок 1.1 – Структурная схема радиопередающего устройства с амплитудной модуляцией

Опорный генератор (ОГ) представляет собой автогенератор с кварцевой стабилизацией частоты малой мощности. В передатчике он служит для формирования всех вспомогательных частот.

.

Синтезатор частот (СЧ) представляет собой источник опорного гармонического колебания, используемый для получения набора частот.

Усилитель мощности (УМ) служит для усиления колебаний, которые формируются на выходе ПЧ, так как амплитуда их мала и ее недостаточно для передачи полезного сообщения.

Выходная цепь (ВЦ) – это пассивный участок цепи, предназначенный для согласования генератора с нагрузкой (антенной), то есть для трансформации эквивалентного сопротивления нагрузки усилителя (генератора) в реактивное сопротивление антенны. Также выходная цепь служит для обеспечения фильтрации высших гармоник. Различают узкополосные и широкополосные цепи согласования

Частотная телеграфия (ЧТ) - широко используется в системах сотовой связи и наземной навигации. Наиболее распространена частотная радиотелеграфия, при которой каждому символу соответствует излучение колебания определенной частоты: символу 1 (или нажатию) — частоты , а символу 0 (или паузе) — частоты . Основными элементами схемы являются: два высокостабильных автогенератора работающих на частотах и соответственно, ключ работающий с частотой манипуляции ., манипулятор преобразующий информационный аналоговый сигнал в дискретный, делитель частоты и полосовой фильтр
