ДЗ 1: Термодинамический анализ газового цикла вариант 4

Дано:

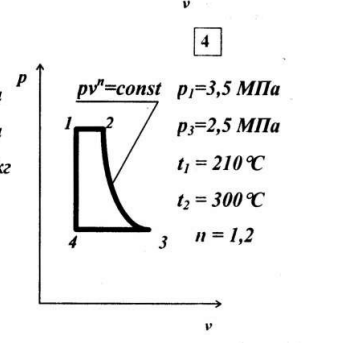

Сухой воздух массой 1 кг совершает прямой термодинамический цикл, состоящий из четырех последовательных термодинамических процессов, параметры которых определяются преподавателем.

Требуется:

1) рассчитать давление (p), удельный объем (v) и температуру (T) воздуха для основных точек цикла

2) определить для каждого из процессов значения показателей политропы (n) и теплоемкости (c), вычислить изменение внутренней энергии (∆u), энтальпии (∆h), энтропии (∆s), теплоту процесса (q), работу процесса (l) и располагаемую работу (l₀)

3) определить суммарные количества подведенной (q') и отведенной (q'') теплоты, работу цикла (l_ц), располагаемую работу цикла (l_0ц) и термический к.п.д. цикла (η_t)

4) построить цикл в координатах:

а) lg v – lg p

б) v – p, используя предыдущее построение для нахождения трех или четырех промежуточных точек на каждом из процессов

в) s – Т, нанеся основные точки цикла и составляющие его процессы

5) для одного из процессов цикла, кроме изотермического, привести схему его графического расчета по тепловой s – T диаграмме, изобразив на схеме линию процесса вспомогательные линии изохорного и изобарного процессов, значения температур в начале и в конце процесса, отрезки, соответствующие изменению энтропии в основном и вспомогательных процессах, площади, соответствующие теплоте процесса, изменению внутренней энергии и энтальпии.
