ДЗ 1: РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №1 вариант 2
Бестселлер
Описание
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №1
ПО КУРСУ «ТЕРМОДИНАМИКА»

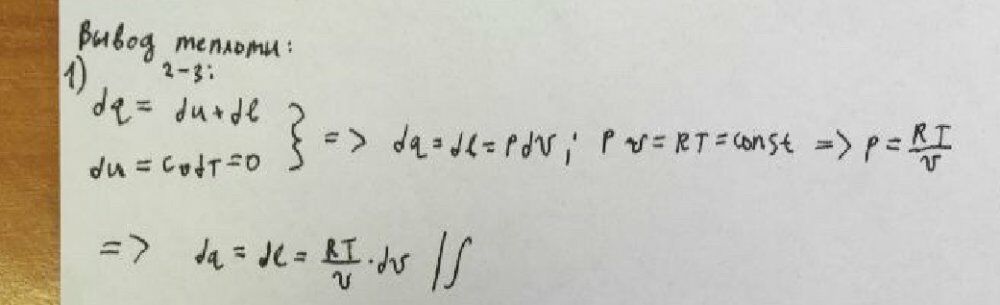

13 страниц рукописного решения.
Почер разборчивый.
Задание к первой части РГР по термодинамике.
Требуется проанализировать тепловую машину, состоящую из диффузора, компрессора, двухзонного подвода тепла и

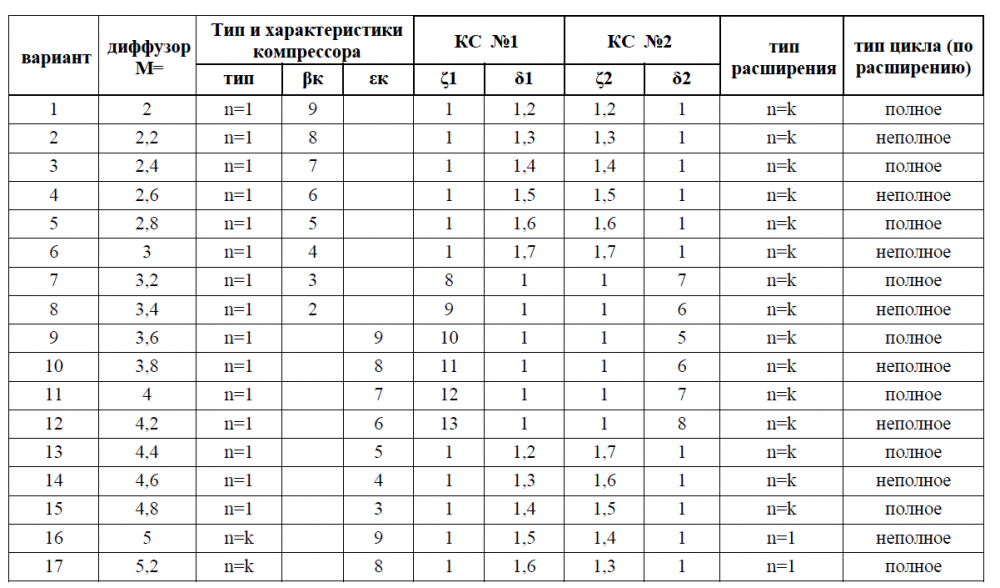

расширительной машины. Цикл – НЕ регенеративный, т.е. в изотермических процессах тепло отводится в О.С. Параметры указаны в
таблице.
Отчет по первой части РГР должен содержать:
1. Титульный лист, включая: название работы «Первая часть РГР по термодинамике»; Фамилию, И.О. студента и №
выполненного варианта. № варианта совпадает с № зачетки. В случае, если в группе есть студенты с совпадающими номерами,
второй (и далее) из них по алфавитному списку студенты выполняют свободные по порядку с №1 варианты.
2. Аналитическая часть: вывод уравнений для параметров p, v, T в каждой характерной точке цикла, с подробным описанием
вывода каждого уравнения. Промежуточным результатом анализа считаются уравнения вида:
𝑇𝑖 = 𝑓(𝑇1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿); (температура в точке i)
𝑣𝑖 = 𝑓(𝑣1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿); (удельный объем в точке i)
р𝑖 = 𝑓(𝑝1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿); (давление в точке i)
𝑞+ = 𝑓(𝑇1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿) (подведенная теплота)
𝑞− = 𝑓(𝑇1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿) (отведенная теплота)
𝜂 = 1 −
𝑞−
𝑞+ = 𝑓(𝑇1, 𝑝1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿) (КПД)
расположенные в таблице результатов анализа (см. приложение 2).
3. Расчетная часть: численные значения параметров p, v, T в каждой характерной точке цикла, подведенная и отведенная теплота
и значение КПД, приведенные в таблице результатов расчета (см. приложение 3).
4. Выводы по работе, которые должны содержать мнение студента о технической реализуемости данного цикла.
![]()
ПО КУРСУ «ТЕРМОДИНАМИКА»
13 страниц рукописного решения.
Почер разборчивый.
Требуется проанализировать тепловую машину, состоящую из диффузора, компрессора, двухзонного подвода тепла и
расширительной машины. Цикл – НЕ регенеративный, т.е. в изотермических процессах тепло отводится в О.С. Параметры указаны в
таблице.
Отчет по первой части РГР должен содержать:
1. Титульный лист, включая: название работы «Первая часть РГР по термодинамике»; Фамилию, И.О. студента и №
выполненного варианта. № варианта совпадает с № зачетки. В случае, если в группе есть студенты с совпадающими номерами,
второй (и далее) из них по алфавитному списку студенты выполняют свободные по порядку с №1 варианты.
2. Аналитическая часть: вывод уравнений для параметров p, v, T в каждой характерной точке цикла, с подробным описанием
вывода каждого уравнения. Промежуточным результатом анализа считаются уравнения вида:
𝑇𝑖 = 𝑓(𝑇1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿); (температура в точке i)
𝑣𝑖 = 𝑓(𝑣1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿); (удельный объем в точке i)
р𝑖 = 𝑓(𝑝1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿); (давление в точке i)
𝑞+ = 𝑓(𝑇1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿) (подведенная теплота)
𝑞− = 𝑓(𝑇1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿) (отведенная теплота)
𝜂 = 1 −
𝑞−
𝑞+ = 𝑓(𝑇1, 𝑝1, 𝑘, 𝑅, 𝑀, 𝛽, 𝜀, 𝜁, 𝛿) (КПД)
расположенные в таблице результатов анализа (см. приложение 2).
3. Расчетная часть: численные значения параметров p, v, T в каждой характерной точке цикла, подведенная и отведенная теплота
и значение КПД, приведенные в таблице результатов расчета (см. приложение 3).
4. Выводы по работе, которые должны содержать мнение студента о технической реализуемости данного цикла.
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
48
Качество
Фото рукописных листов
Размер
2,68 Mb
