ДЗ 2: Теплопроводность при стационарном режиме вариант 1
Описание

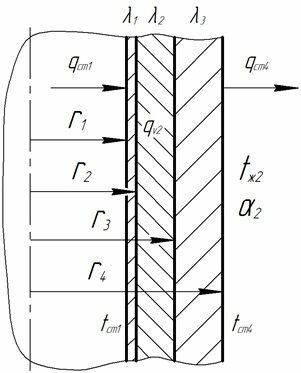

В задании необходимо рассчитать стационарное температурное поле в осесимметричной многослойной цилиндрической стенке, в одном или двух слоях которой равномерно распределены внутренние источники теплоты удельной мощностью qu, определить тепловые потоки при r = r2 и r = r3, а также построить график изменения температуры по толщине стенки.
Геометрические размеры r1, r2, r3, r4, теплопроводности материалов l1, l2, l3, расположение тепловыделяющего слоя, а также параметры, соответствующие граничным условиям: температуры стенок Тст, температуры теплоносителей Тж, плотности тепловых потоков qст, мощности внутренних источников теплоты qu, коэффициенты теплоотдачи a приведены в таблицах исходных данных. Индексы «1», «2», «3» при l и quотносятся соответственно к 1, 2 и 3-му цилиндрическим слоям.
Исходные данные
Таблица №1
№ вар. | tст1, оС | qст1, Вт/м | a1, Вт/(м2⋅ К) | tж1, оС | tст4, оС | qст4, Вт/м | a2, Вт/(м2⋅ К) | tж2, оС |
1 | 200 | - | - | - | 50 | - | - | - |
Таблица №2
№ вар. | qu1 | qu2 | qu3 | r1 | r2 | r3 | r4 | l1 | l2 | l3 |
МВт/м3 | мм | Вт/(м ⋅ К) | ||||||||
1 | 10 | 0 | 0 | 20 | 28 | 38 | 40 | 15 | 3 | 80 |
