Задача 7: Задача 7-5 вариант 5

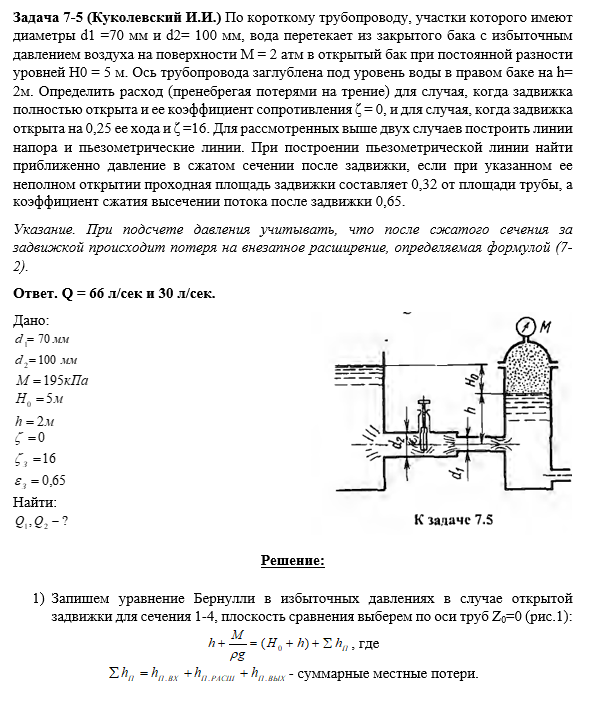

Задача 7-5 (Куколевский И.И.)

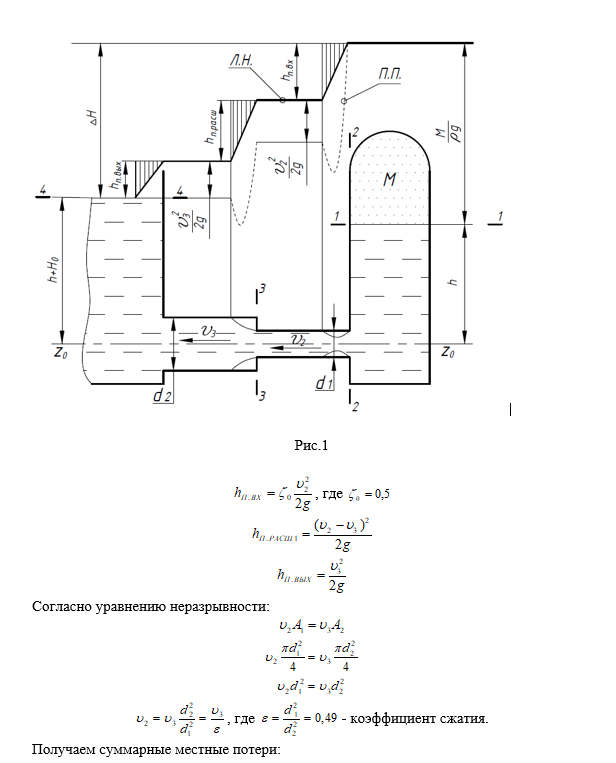

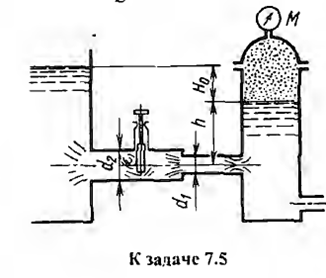

​По короткому трубопроводу, участки которого имеют диаметры d1 =70 мм и d2= 100 мм, вода перетекает из закрытого бака с избыточным давлением воздуха на поверхности М = 2 атм в открытый бак при постоянной разности уровней Н0 = 5 м. Ось трубопровода заглублена под уровень воды в правом баке на h= 2м. Определить расход (пренебрегая потерями на трение) для случая, когда задвижка полностью открыта и ее коэффициент сопротивления ζ = 0, и для случая, когда задвижка открыта на 0,25 ее хода и ζ =16. Для рассмотренных выше двух случаев построить линии напора и пьезометрические линии. При построении пьезометрической линии найти приближенно давление в сжатом сечении после задвижки, если при указанном ее неполном открытии проходная площадь задвижки составляет 0,32 от площади трубы, а коэффициент сжатия высечении потока после задвижки 0,65.
​Указание. При подсчете давления учитывать, что после сжатого сечения за задвижкой происходит потеря на внезапное расширение, определяемая формулой (7-2).
Ответ. Q = 66 л/сек и 30 л/сек.

---
