Задача 10: Задача 10-14 вариант 14
Описание

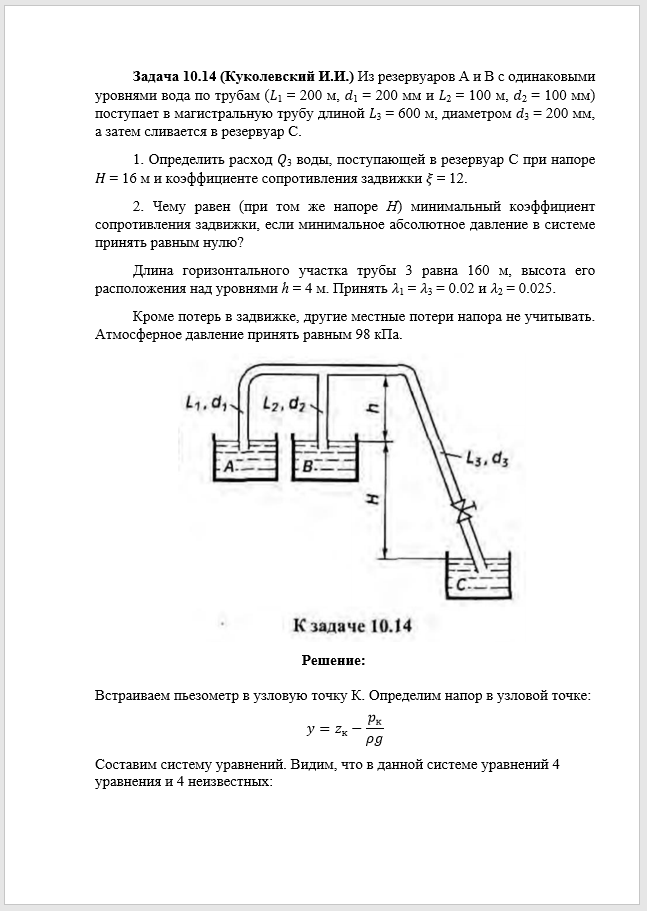

Задача (Куколевский И.И.) 10-14
1. Определить расход 𝑄3 воды, поступающей в резервуар С при напоре 𝐻 = 16 м и коэффициенте сопротивления задвижки 𝜉 = 12.
2. Чему равен (при том же напоре Н) минимальный коэффициент сопротивления задвижки, если минимальное абсолютное давление в системе принять равным нулю?
Длина горизонтального участка трубы 3 равна 160 м, высота его расположения над уровнями ℎ = 4 м. Принять 𝜆1 = 𝜆3 = 0.02 и 𝜆2 = 0.025.
Кроме потерь в задвижке, другие местные потери напора не учитывать. Атмосферное давление принять равным 98 кПа.
ДЕМО

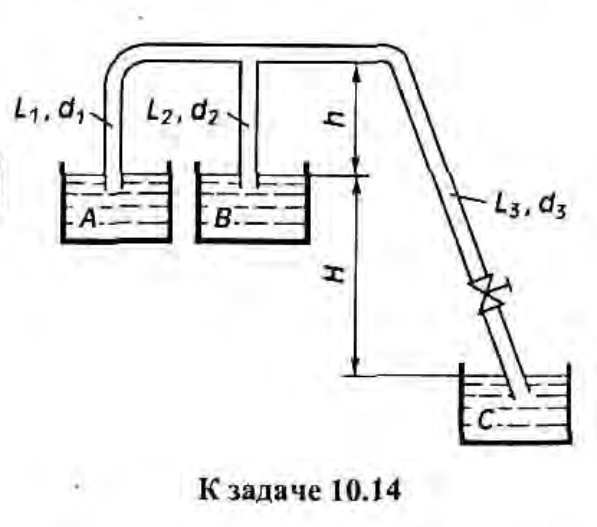

Показать/скрыть дополнительное описаниеИз резервуаров А и В с одинаковыми уровнями вода по трубам (𝐿1 = 200 м, 𝑑1 = 200 мм и 𝐿2 = 100 м, 𝑑2 = 100 мм) поступает в магистральную трубу длиной 𝐿3 = 600 м, диаметром 𝑑3 = 200 мм, а затем сливается в резервуар С. 1. Определить расход 𝑄3 воды, поступающей в резервуар С при напоре 𝐻 = 16 м и коэффициенте сопротивления задвижки 𝜉 = 12. 2. Чему равен (при том же напоре Н) минимальный коэффициент сопротивления задвижки, если минимальное абсолютное давление в системе принять равным нулю? Длина горизонтального участка трубы 3 равна 160 м, высота его расположения над уровнями ℎ = 4 м. Принять 𝜆1 = 𝜆3 = 0.02 и 𝜆2 = 0.025. Кроме потерь в задвижке, другие местные потери напора не учитывать.
Атмосферное давление принять равным 98 кПа. Ответ: Q3 = 60 л/с; 𝜉𝑚𝑖𝑛 = 5.
Характеристики решённой задачи
Список файлов
- Задача 10.14.docx 389,01 Kb
