ДЗ 1: Термодинамический анализ газового цикла вариант 5
Описание
Домашнее задание № 1
по курсу «Термодинамика и теплопередача»
на тему «Термодинамический анализ газового цикла»
Вариант № 5
Дано:
Сухой воздух массой 1 кг совершает прямой термодинамический цикл, состоящий из четырех последовательных термодинамических процессов. Данные, необходимые для расчета в зависимости от варианта, приведенного в таблице 1.
Требуется:
1. Рассчитать давление р, удельный объем u, температура Т воздуха для основных точек цикла;
2. Для каждого из процессов определить значения показателей политропы n, теплоемкости с, вычислить изменение энергии Du, энтальпии Di, энтропии Ds, теплоту процесса q, работу процесса l, располагаемую работу l0 ;
3. Определить суммарные количества теплоты подведенной q¢ и отведенной q¢¢, работу цикла lц, располагаемую работу цикла l0ц, термический к.п.д. цикла ht, среднее индикаторное давление рi;
4. Построить цикл в координатах:
а) lgu-lg p;
б) u-р, используя предыдущее построение для нахождения координат трех-четырех промежуточных точек на каждом из процессов;
в) s-T, нанеся основные точки цикла и составляющие его процессы;
5. Используя uр-и и sT-диаграммы, графически определить величины, указанные в п.2 и 3, и сопоставить результаты графического и аналитического расчетов;
6. Для одного из процессов цикла привести схему его графического расчета по sT-диаграмме, изобразив на схеме линию процесса, вспомогательные линии изохорного и изобарного процессов, значения температур в начале и в конце процесса, отрезки, соответствующие изменению энтропии в основном и вспомогательных процессах, площадки, соответствующие теплоте процесса, изменению внутренней энергии и энтальпии, и указать числовые значения величин, взяв их с sT-диаграммы.
Комментарии:
1) Выделенное жирным шрифтом обязательно выполнить, как и все пункты.
2) Промежуточные точки – это дополнительные точки, основные точки к ним не относятся.
3) Для воздуха можно принять: сp = 1,005 ; R = 287 Дж (кг ∙ К); k = = 1,4.

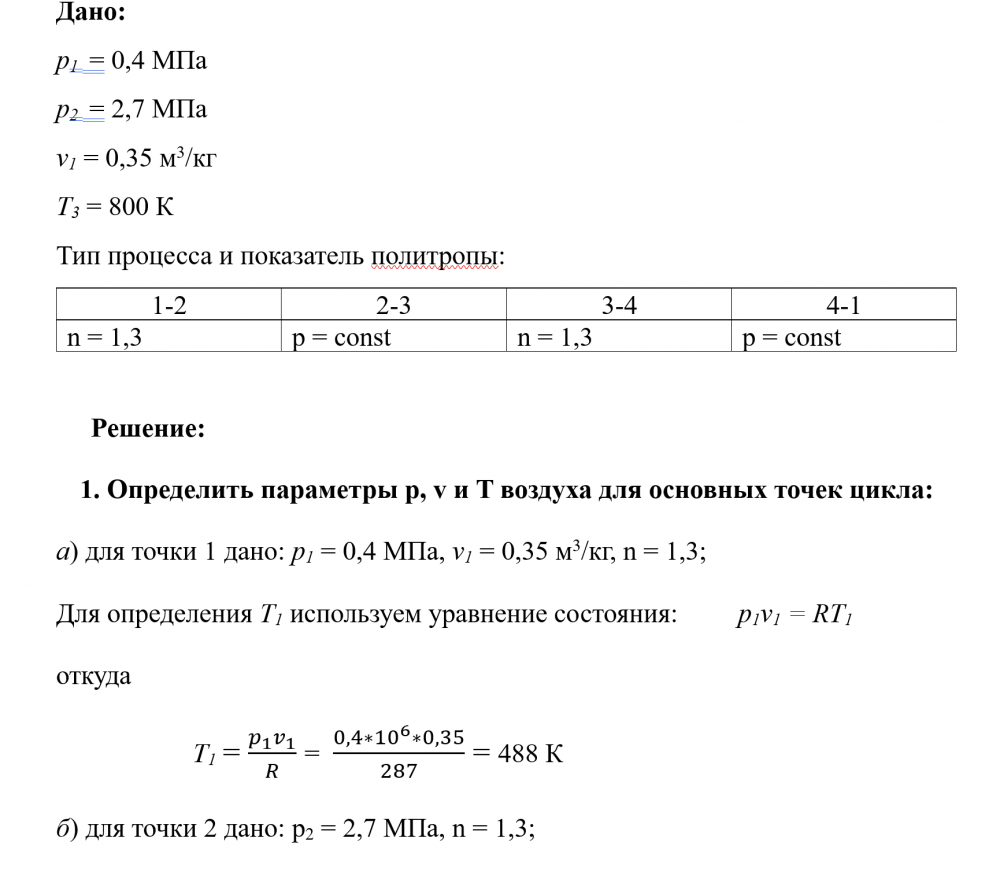

Дано:
p1 = 0,4 МПа
p2 = 2,7 МПа
v1 = 0,35 м3/кг
T3 = 800 К
Тип процесса и показатель политропы:
1-2 | 2-3 | 3-4 | 4-1 |
n = 1,3 | p = const | n = 1,3 | p = const |
Характеристики домашнего задания
