Изоляция цилиндрической стенки

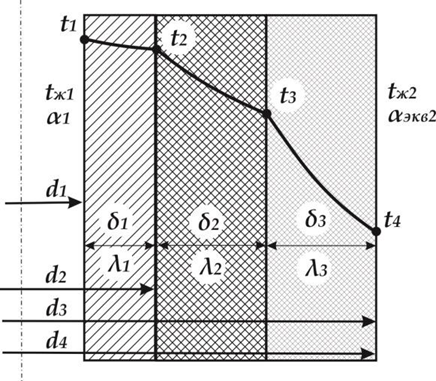

Стальной трубопровод горячей воды покрыт двумя слоями тепловой изоляции толщиной δ1 и δ3 находится на открытом воздухе.
Средняя температура горячей воды tж1 = 90°C, коэффициент теплоотдачи α1 = 350 Дж/(м2·К).
Внутренний и наружный диаметры трубопровода d1= 260 мм, d2 = 268 мм. коэффициент теплопроводности стали λ1 = 50 Вт/(м·К).
Дополнительные исходные данные по вариантам приведены втаблице в размерностях: δ, мм, t, °C, α2экв, Дж/(м2·К), λ, Вт/(м·К).
Рассчитать наружный диаметр теплоизолированного трубопровода и теплопотери в окружающую среду с 1 м длины трубы (Ql ,Вт/м), t1,t2, t3, t4. На сколько градусов снизится температура горячей воды (Δtl) на участке трубопровода длиной L = 500 м, если скорость воды w= 0,5 м/с.
Ответы выделить.
5 | t1 = 89.62; δ3 = 48; α2экв = 12; tж2 = 10; λ2 = 0.381; λ3 = 0.0875 |
