Вопросы/задания к контрольной работе: Построение кинематической схемы механизма
Описание
Вариант: задача №1 –5
Вариант: задача №2 – 5-5
Содержание
1 Построение кинематической схемы механизма. 7
Список использованной литературы.. 17
Задача №1

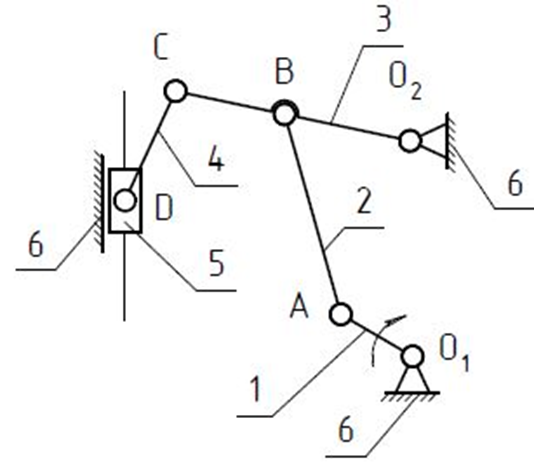

Рис. 1 Структурная схема механизма вытяжного пресса
Таблица 1 – Звенья механизма
Звено | Наименование | Подвижность | Число подвижных звеньев |
1 | Кривошип | Подвижное | |
2 | Шатун | Подвижное | |
3 | Коромысло | Подвижное | n=5 |
4 | Шатун | Подвижное | |
5 | Ползун | Подвижное | |
6 | Стойка | Неподвижное |
Таблица 2 – Кинематические пары
Обозначение на структурной схеме | Соединяемые звенья | Вид | Тип кинематической пары | Индекс | |
Характер соприкосновения | Степень подвижности | ||||
О1 | 1,6 | Вращат. | Низшая | Одноподвижная | ВО1(1,6) |
А | 1,2 | Вращат. | Низшая | Одноподвижная | ВA(1,2) |
В | 2,3 | Вращат. | Низшая | Одноподвижная | ВB(2,3) |
О2 | 3,6 | Вращат.. | Низшая | Одноподвижная | ВО2(3,6) |
С | 3,4 | Вращат. | Низшая | Одноподвижная | ВC(3,4) |
D | 4,5 | Вращат. | Низшая | Одноподвижная | ВD(4,5) |
D | 5,6 | Поступат. | Низшая | Одноподвижная | ПD(5,6) |
Число одноподвижных кинематических пар , число двухподвижных кинематических пар .
Задача №2

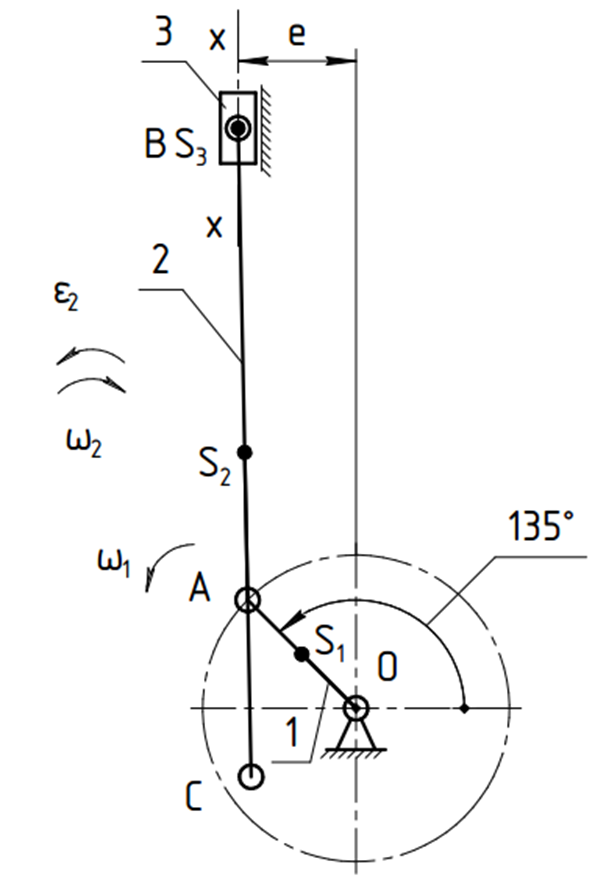

Рис. 5 – Схема 5. Кривошипно-ползунный механизм
Таблица | 1 |
Вар. | OA | AB | AC | AS2 | e | φ | ω1 | m1 | m2 | m3 | IS2 |
мм | град | рад/с | кг | кг·м2 | |||||||
5 | 26 | 80 | 30 | 25 | 20 | 135 | 40 | 0,8OA | 0,8BC | 2m2 | 0,1m2BC2 |
