Другое 30: 30Б - Проектирование и исследование механизмов брикетировочного автомата вариант Б

Аннотация
Расчётно-пояснительная записка к курсовому проекту “Исследование и проектирование механизмов брикетировочного автомата» содержит 32 страницы машинописного текста, 10 таблиц, 5 рисунков В расчетно-пояснительной записке описано проведение проектирования основного механизма брикнтировочного автомата, исследовано его движение и определены зависимости     ( ), ( ) , проведен силовой расчет основного механизма, спроектирована цилиндрическая эвольвентная зубчатая передача, спроектирован планетарный редуктор, спроектирован кулачковый механизм с поступательно перемещающимся толкателем.
1 Техническое задание

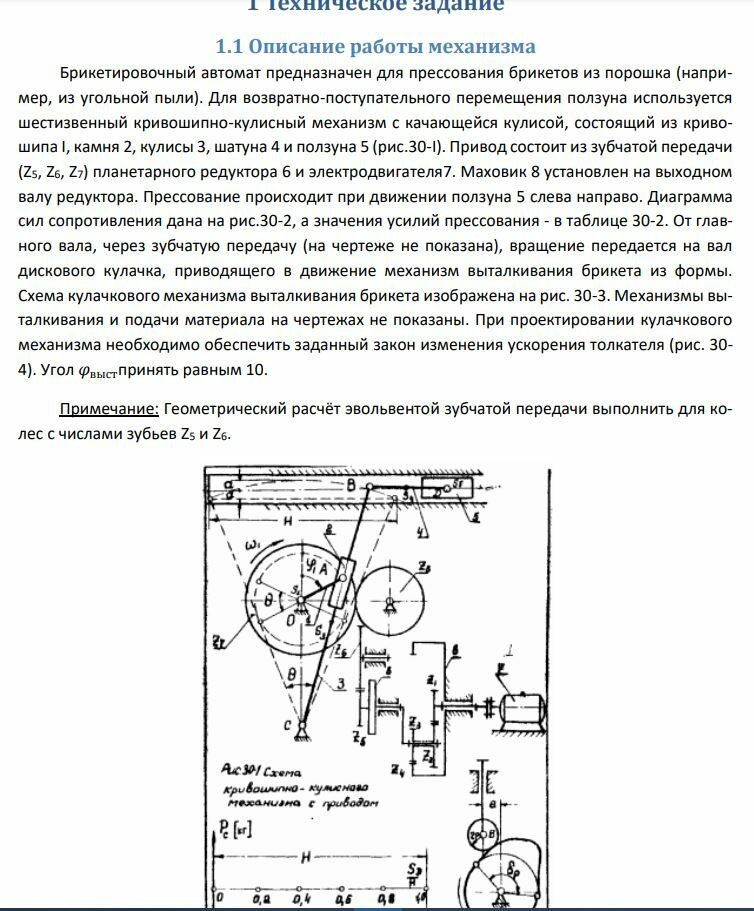

1.1 Описание работы механизма
Брикетировочный автомат предназначен для прессования брикетов из порошка (например, из угольной пыли). Для возвратно-поступательного перемещения ползуна используется шестизвенный кривошипно-кулисный механизм с качающейся кулисой, состоящий из кривошипа I, камня 2, кулисы 3, шатуна 4 и ползуна 5 (рис.30-I). Привод состоит из зубчатой передачи (Z5, Z6, Z7) планетарного редуктора 6 и электродвигателя7. Маховик 8 установлен на выходном валу редуктора. Прессование происходит при движении ползуна 5 слева направо. Диаграмма сил сопротивления дана на рис.30-2, а значения усилий прессования - в таблице 30-2. От главного вала, через зубчатую передачу (на чертеже не показана), вращение передается на вал дискового кулачка, приводящего в движение механизм выталкивания брикета из формы. Схема кулачкового механизма выталкивания брикета изображена на рис. 30-3. Механизмы выталкивания и подачи материала на чертежах не показаны. При проектировании кулачкового механизма необходимо обеспечить заданный закон изменения ускорения толкателя (рис. 30- 4). Угол
