Курсовая работа 30: Проектирование и исследование механизмов брикетировочного автомата вариант А

Полностью готовый и принятый курсовой проект
РПЗ, листы в компасе и автокаде, маткад и маткад прайм + pdf кода
Можно дописать фамилию и сдавать

ЗАДАНИЕ № 30

ПРОЕКТИРОВАНИЕ И ИССЛЕДОВАНИЕ МЕХАНИЗМОВ БРИКЕТИРОВОЧНОГО АВТОМАТА

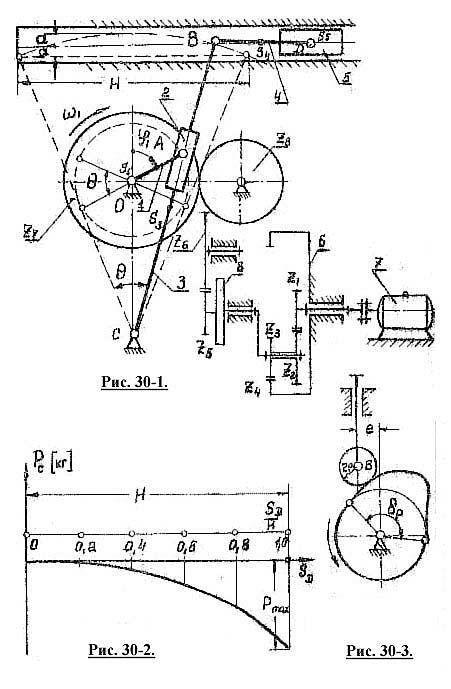

Брикетировочный автомат предназначен для прессования брикетов из порошка (например, из угольной пыли). Для возвратно-поступательного перемещения ползуна используется шестизвенный кривошипно-кулисный механизм с качающейся кулисой, состоящий из кривошипа I, камня 2, кулисы 3, шатуна 4 и ползуна 5 (рис.3О-I). Привод состоит из зубчатой передачи Z₅, Z₆, Z₇ планетарного редуктора 6 и электродвигателя 7. Маховик 8 установлен на выходном валу редуктора. Прессование происходит при движении ползуна 5 слева направо. Диаграмма сил сопротивления дана на рис.3О-2, а значения усилий прессования - в табл. 30-2. От главного вала через зубчатую передачу (на чертеже не показана) вращение передается на вал дискового кулачка, приводящего в движение механизм выталкивание брикета из формы. Схема кулачкового механизма выталкивания брикета изображена на рис. 30-3. Механизмы выталкивания и подачи материала на чертежах не показаны. При проектировании кулачкового механизма необходимо обеспечить заданный закон изменения ускорения толкателя (рис.42в). Угол y_выст принять равным 10°.
