Другое 48: 48В - Проектирование и исследование механизмов судовой силовой установки вариант В

РЕФЕРАТ

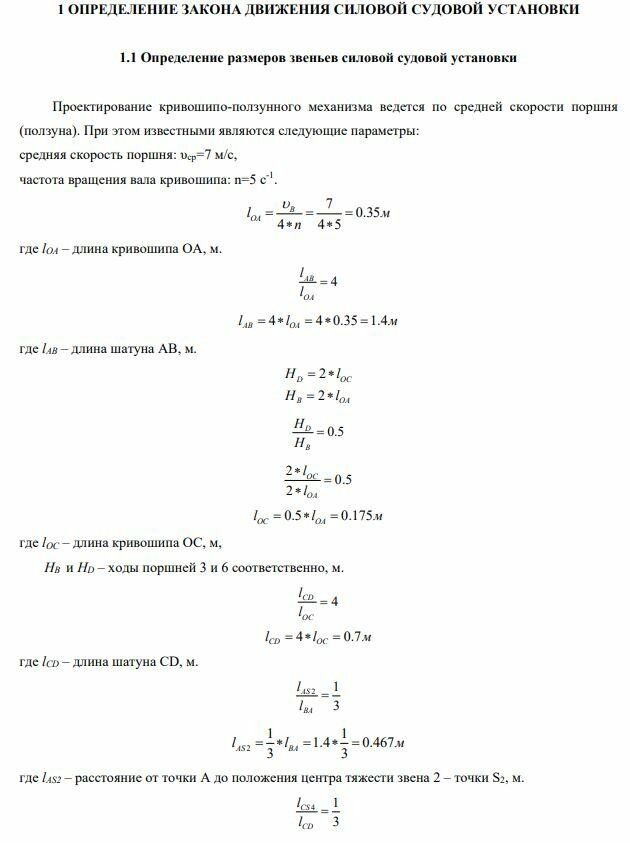

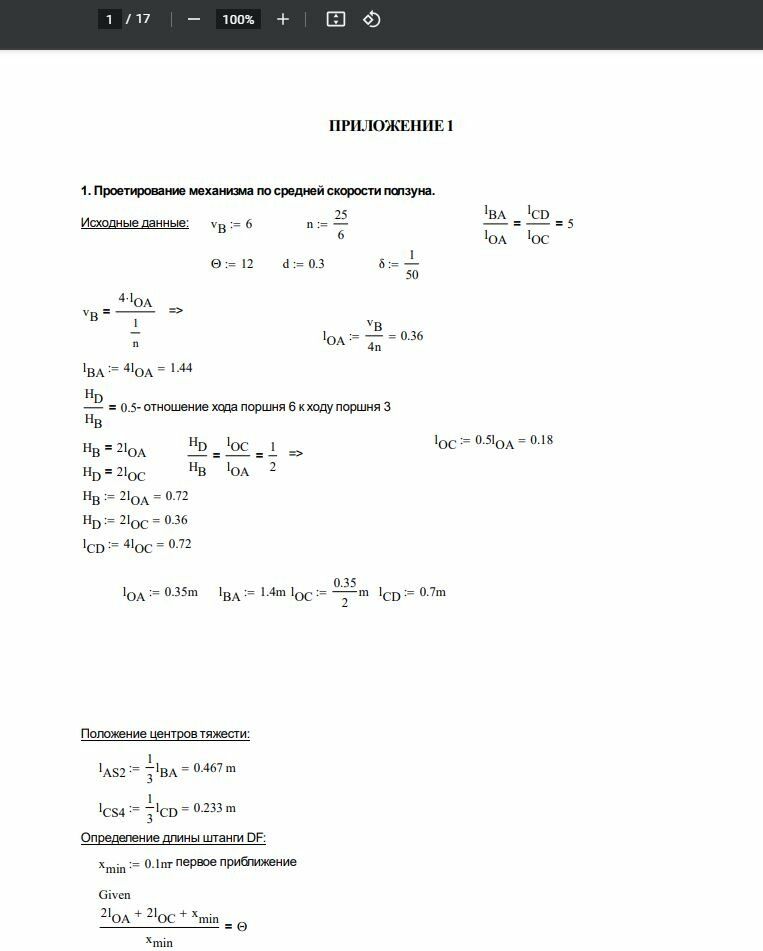

В курсовом проекте выполнено проектирование одноцилиндрового нереверсивного двухтактного двигателя судовой силовой установки. Проведено:  определения закона установившегося движения;  силовой расчет механизма судовой силовой установки;  проектирование прямозубой цилиндрической зубчатой передачи;  проектирование планетарного реверс-редуктора для хода назад;  проектирование кулачкового механизма плунжерного топливного насоса. Расчетно-пояснительная записка содержит 68 листа формата А4; 6 таблиц; курсовой проект выполнен на 4 листах формата А1

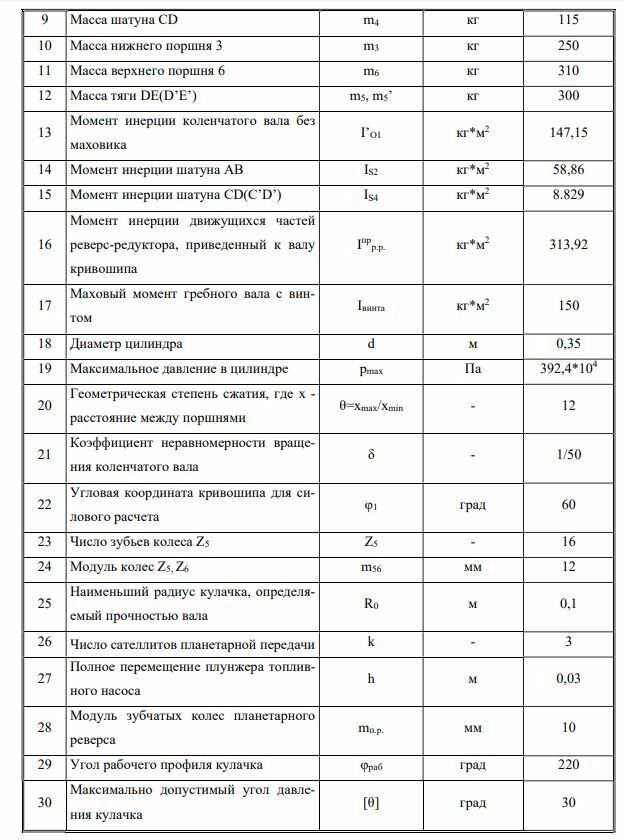

ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Назначение, функциональная схема, принцип работы

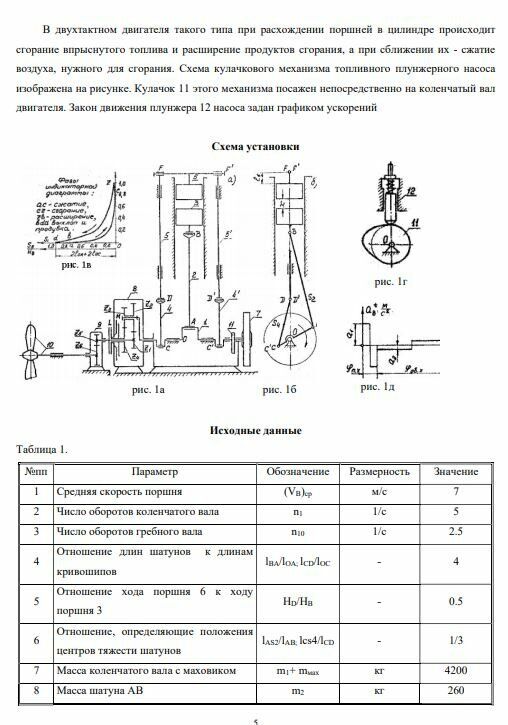

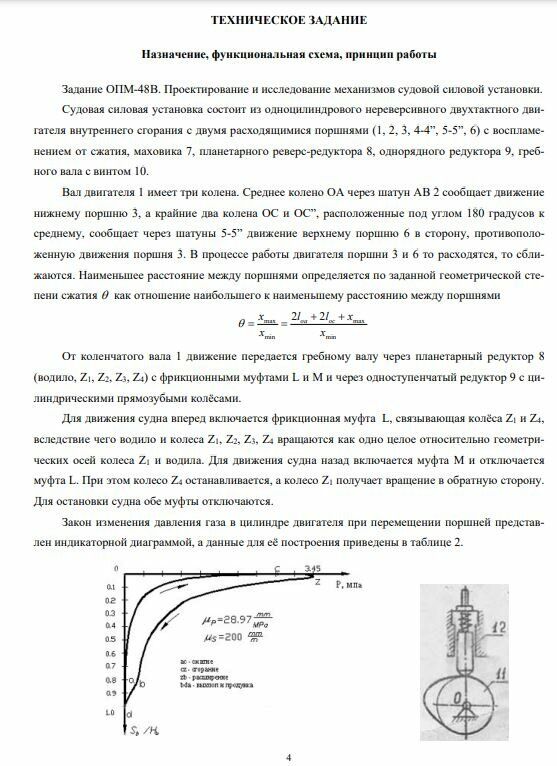

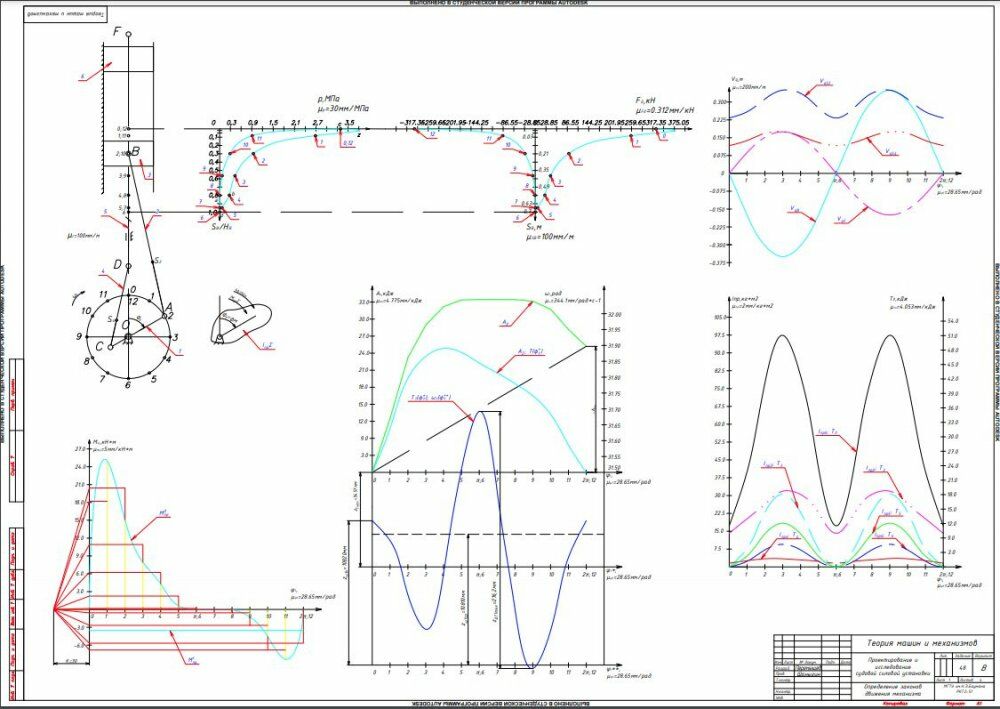

Задание ОПМ-48В. Проектирование и исследование механизмов судовой силовой установки. Судовая силовая установка состоит из одноцилиндрового нереверсивного двухтактного двигателя внутреннего сгорания с двумя расходящимися поршнями (1, 2, 3, 4-4”, 5-5”, 6) с воспламенением от сжатия, маховика 7, планетарного реверс-редуктора 8, однорядного редуктора 9, гребного вала с винтом 10. Вал двигателя 1 имеет три колена. Среднее колено ОА через шатун АВ 2 сообщает движение нижнему поршню 3, а крайние два колена ОС и ОС”, расположенные под углом 180 градусов к среднему, сообщает через шатуны 5-5” движение верхнему поршню 6 в сторону, противоположенную движения поршня 3. В процессе работы двигателя поршни 3 и 6 то расходятся, то сближаются. Наименьшее расстояние между поршнями определяется по заданной геометрической степени сжатия  как отношение наибольшего к наименьшему расстоянию между поршнями

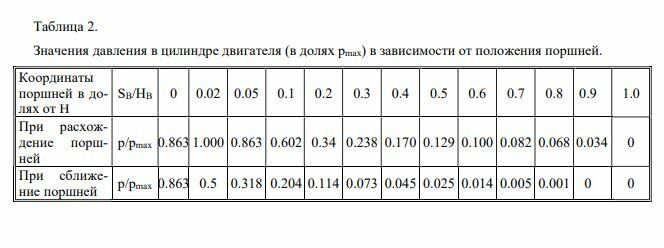

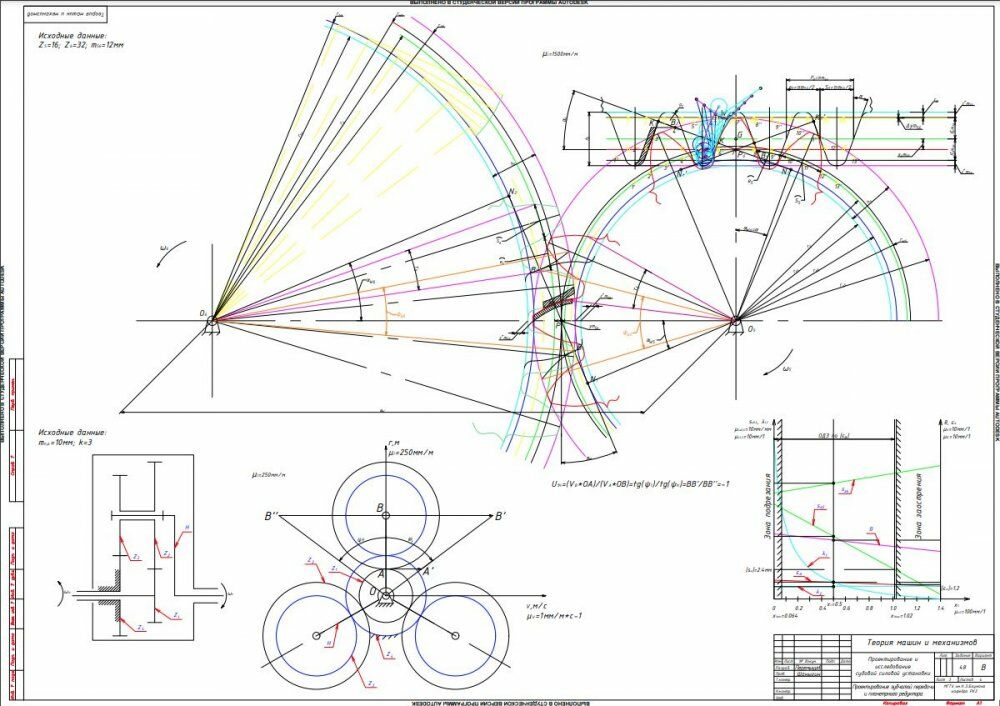

От коленчатого вала 1 движение передается гребному валу через планетарный редуктор 8 (водило, Z1, Z2, Z3, Z4) с фрикционными муфтами L и M и через одноступенчатый редуктор 9 с цилиндрическими прямозубыми колёсами. Для движения судна вперед включается фрикционная муфта L, связывающая колёса Z1 и Z4, вследствие чего водило и колеса Z1, Z2, Z3, Z4 вращаются как одно целое относительно геометрических осей колеса Z1 и водила. Для движения судна назад включается муфта М и отключается муфта L. При этом колесо Z4 останавливается, а колесо Z1 получает вращение в обратную сторону. Для остановки судна обе муфты отключаются. Закон изменения давления газа в цилиндре двигателя при перемещении поршней представлен индикаторной диаграммой, а данные для её построения приведены в таблице 2.
