Реферат.
Расчетно-пояснительная записка к курсовому проекту “Проектирование и исследование механизмов мотороллера” содержит 35 страниц машинописного текста. В расчетно-пояснительной записке проведено проектирование основного механизма одноцилиндрового двухтактного двигателя внутреннего сгорания, исследовано его движение, проведен кинематический и силовой расчёт основного механизма ДВС, спроектирован кулачковый механизм с роликовым толкателем, спроектирована цилиндрическая эвольвентная зубчатая передача, спроектирован планетарный редуктор с заданным передаточным отношением.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ ПРОЕКТИРОВАНИЕ И ИССЛЕДОВАНИЕ МЕХАНИЗМОВ МОТОРОЛЛЕРА.

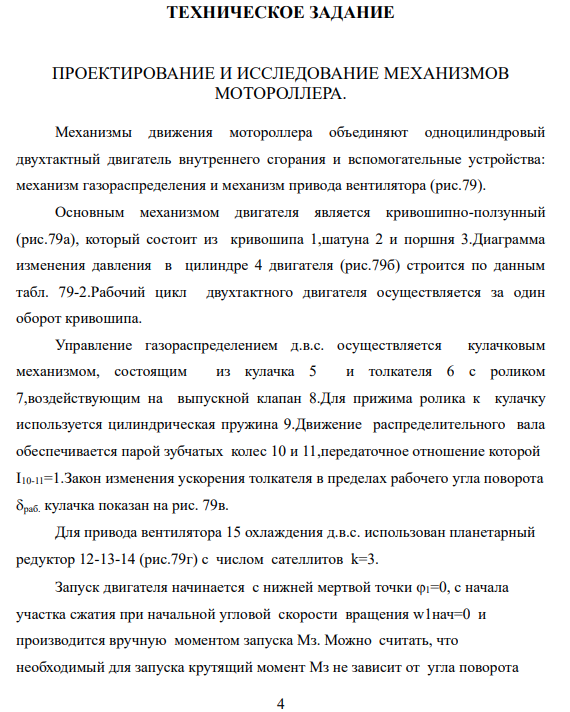

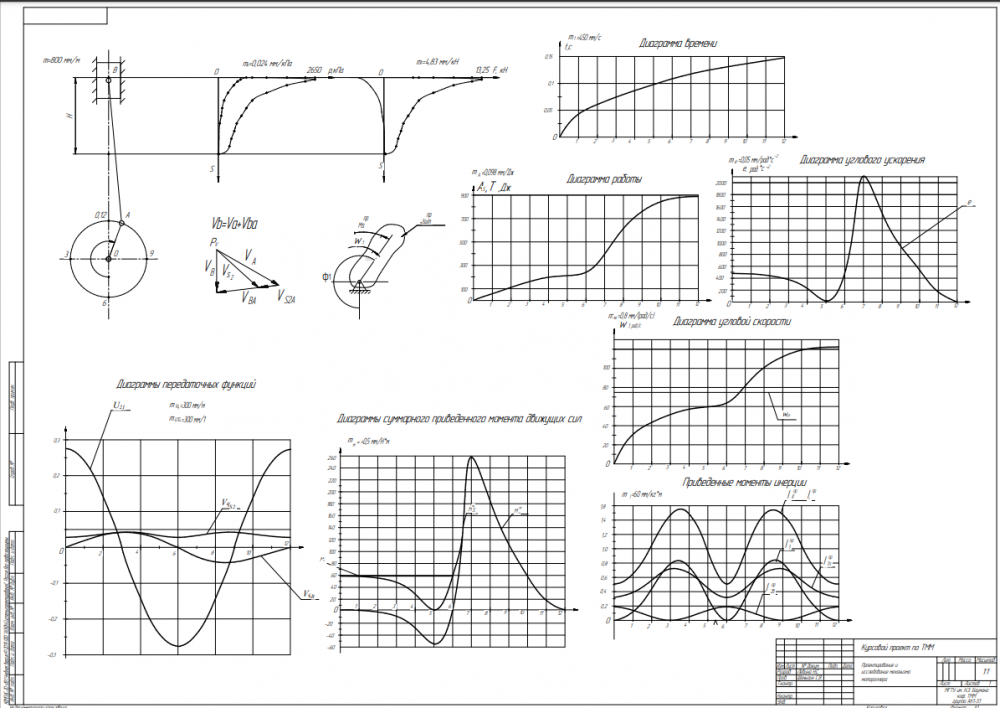

Механизмы движения мотороллера объединяют одноцилиндровый двухтактный двигатель внутреннего сгорания и вспомогательные устройства: механизм газораспределения и механизм привода вентилятора (рис.79). Основным механизмом двигателя является кривошипно-ползунный (рис.79а), который состоит из кривошипа 1,шатуна 2 и поршня 3.Диаграмма изменения давления в цилиндре 4 двигателя (рис.79б) строится по данным табл. 79-2.Рабочий цикл двухтактного двигателя осуществляется за один оборот кривошипа. Управление газораспределением д.в.с. осуществляется кулачковым механизмом, состоящим из кулачка 5 и толкателя 6 с роликом 7,воздействующим на выпускной клапан 8.Для прижима ролика к кулачку используется цилиндрическая пружина 9.Движение распределительного вала обеспечивается парой зубчатых колес 10 и 11,передаточное отношение которой I10-11=1.Закон изменения ускорения толкателя в пределах рабочего угла поворота раб. кулачка показан на рис. 79в. Для привода вентилятора 15 охлаждения д.в.с. использован планетарный редуктор 12-13-14 (рис.79г) с числом сателлитов k=3. Запуск двигателя начинается с нижней мертвой точки 1=0, с начала участка сжатия при начальной угловой скорости вращения w1нач=0 и производится вручную моментом запуска Мз. Можно считать, что необходимый для запуска крутящий момент Мз не зависит от угла поворота
![]()
![]()
![]()
![]()
![]()
![]()
Расчетно-пояснительная записка к курсовому проекту “Проектирование и исследование механизмов мотороллера” содержит 35 страниц машинописного текста. В расчетно-пояснительной записке проведено проектирование основного механизма одноцилиндрового двухтактного двигателя внутреннего сгорания, исследовано его движение, проведен кинематический и силовой расчёт основного механизма ДВС, спроектирован кулачковый механизм с роликовым толкателем, спроектирована цилиндрическая эвольвентная зубчатая передача, спроектирован планетарный редуктор с заданным передаточным отношением.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ ПРОЕКТИРОВАНИЕ И ИССЛЕДОВАНИЕ МЕХАНИЗМОВ МОТОРОЛЛЕРА.

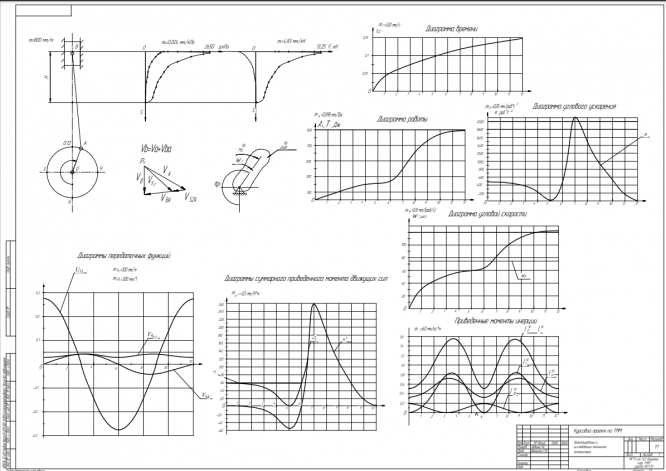

Механизмы движения мотороллера объединяют одноцилиндровый двухтактный двигатель внутреннего сгорания и вспомогательные устройства: механизм газораспределения и механизм привода вентилятора (рис.79). Основным механизмом двигателя является кривошипно-ползунный (рис.79а), который состоит из кривошипа 1,шатуна 2 и поршня 3.Диаграмма изменения давления в цилиндре 4 двигателя (рис.79б) строится по данным табл. 79-2.Рабочий цикл двухтактного двигателя осуществляется за один оборот кривошипа. Управление газораспределением д.в.с. осуществляется кулачковым механизмом, состоящим из кулачка 5 и толкателя 6 с роликом 7,воздействующим на выпускной клапан 8.Для прижима ролика к кулачку используется цилиндрическая пружина 9.Движение распределительного вала обеспечивается парой зубчатых колес 10 и 11,передаточное отношение которой I10-11=1.Закон изменения ускорения толкателя в пределах рабочего угла поворота раб. кулачка показан на рис. 79в. Для привода вентилятора 15 охлаждения д.в.с. использован планетарный редуктор 12-13-14 (рис.79г) с числом сателлитов k=3. Запуск двигателя начинается с нижней мертвой точки 1=0, с начала участка сжатия при начальной угловой скорости вращения w1нач=0 и производится вручную моментом запуска Мз. Можно считать, что необходимый для запуска крутящий момент Мз не зависит от угла поворота
