Другое 102: 102Б - Проектирование и исследование механизмов дозировочного сильфонного насоса вариант Б
-61%
Описание
Горизонтальный одноцилиндровый поршневой дозировочный насос предназначен для дозирования водных растворов органическими и неорганическими веществами в процессе производства биологических препаратов.
Коленчатый вал 1 насоса приводиться во вращение электродвигателем 14 через соединительную муфту 13 ,зубчатую передачу, планетарный редуктор 8 и соединительную муфту 7. насос выполнен герметичным. Его рабочая полость изолирована от картера сильфонами 5 и 6, жестко соединенными между собой. Конец сильфона 6 припаян к поршню 3 , а конец сильфона 5 к корпусу насоса (рис.а). Изменение усилия F, приложенного к поршню от сильфона при перемещении поршня насоса, представлено графиком (рис.б).
Основным механизмом насоса является кривошипно-ползунный механизм (рис.в), состоящий из коленчатого вала 1 , шатуна 2 и поршня 3 со штоком 4. Для обеспечения движения основного механизма с заданной неравномерностью на коленчатом валу насоса закреплен маховик 20.
Смазка механизмов насоса осуществляется от плунжерного масляного насоса 15, плунжер 17 которого (рис.г) приводиться в движение от кулачка 16, закрепленного на валу зубчатого колеса (рис.д.). Изменение ускорения толкателя 17 показано на(рис.е).
![]()
Коленчатый вал 1 насоса приводиться во вращение электродвигателем 14 через соединительную муфту 13 ,зубчатую передачу, планетарный редуктор 8 и соединительную муфту 7. насос выполнен герметичным. Его рабочая полость изолирована от картера сильфонами 5 и 6, жестко соединенными между собой. Конец сильфона 6 припаян к поршню 3 , а конец сильфона 5 к корпусу насоса (рис.а). Изменение усилия F, приложенного к поршню от сильфона при перемещении поршня насоса, представлено графиком (рис.б).
Основным механизмом насоса является кривошипно-ползунный механизм (рис.в), состоящий из коленчатого вала 1 , шатуна 2 и поршня 3 со штоком 4. Для обеспечения движения основного механизма с заданной неравномерностью на коленчатом валу насоса закреплен маховик 20.
Смазка механизмов насоса осуществляется от плунжерного масляного насоса 15, плунжер 17 которого (рис.г) приводиться в движение от кулачка 16, закрепленного на валу зубчатого колеса (рис.д.). Изменение ускорения толкателя 17 показано на(рис.е).



Характеристики учебной работы
Тип
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
43
Размер
3,65 Mb
Список файлов
Проект №102Б

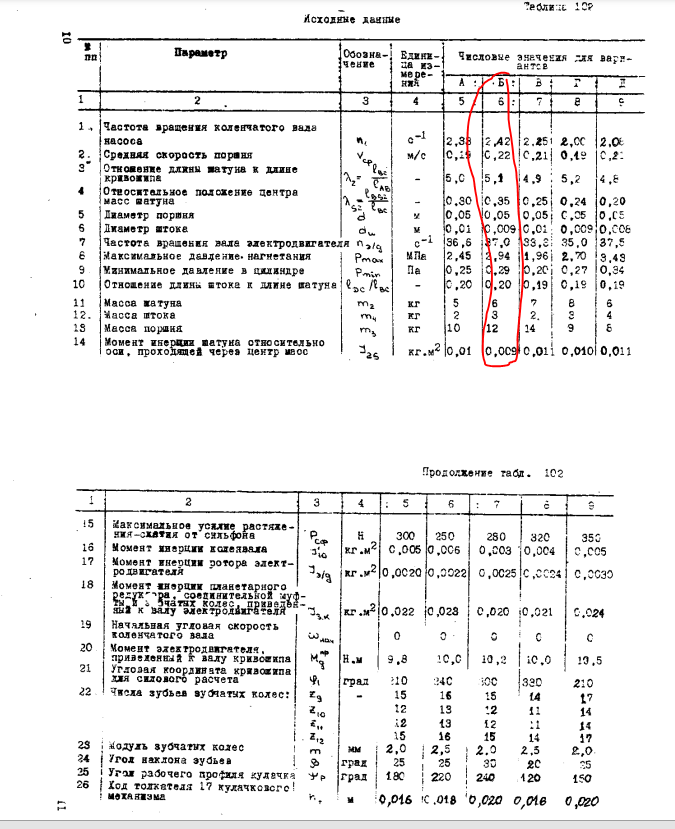

Исходные данные.PNG

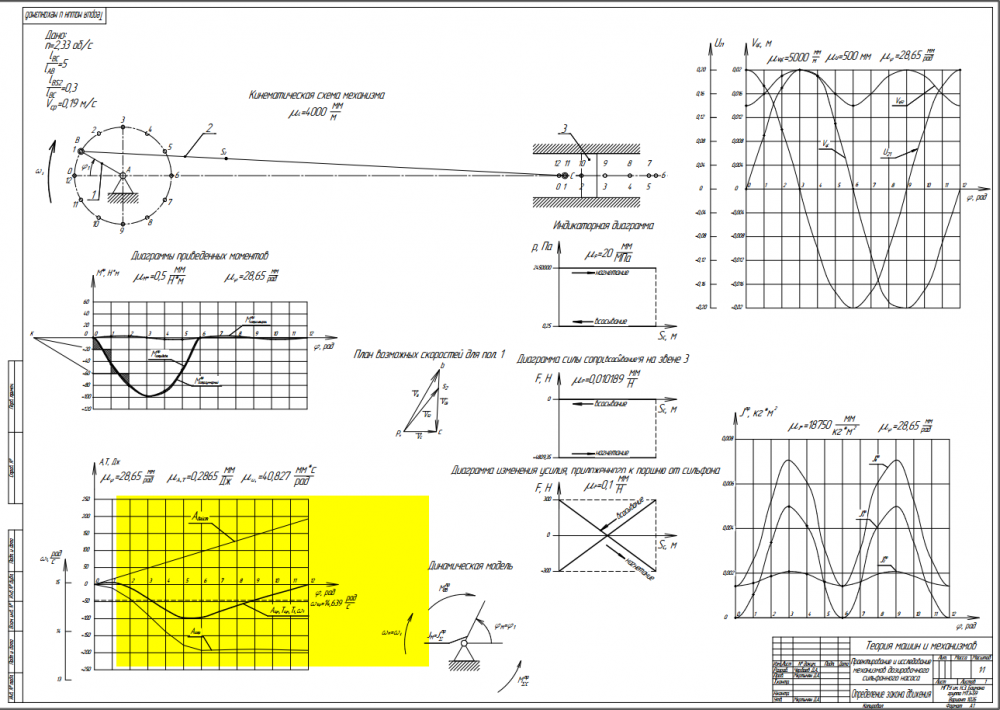

Лист 1.PNG
Лист 1.dwg
Лист 1.pdf
Лист 2.dwg
Лист 2.pdf
Лист 3.PNG
Лист 3.dwg
Лист 3.pdf
Лист 4.dwg
Лист 4.pdf
Листы.pdf
