Другое 32: 32В - Проектирование и исследование механизмов брикетировочного автомата вариант В
Описание
Лист 1. Синтез эвольвентного зубчатого зацепления.
Лист 2. Проектирование планетарного редуктора.
Лист 3. Динамическое исследование механизма.
Лист 4. Синтез кулачкового механизма.
Техническое задание приведено в приложении А Объектом исследования является брикетировочный автомат - технологическая машина для прессования брикетов из различных материалов. Станок включает в себя различные механизмы, из которых исследованию подлежат - рычажный, зубчатый и кулачковый. Рычажный механизм служит для преобразования вращательного движения кривошипа 1 в возвратно-поступательное перемещение ползуна 5. На ползуне 5 укреплен пресс форма для прессования брикетов. При своем движении на рабочем ходу резец преодолевает силу производственного сопротивления Fс. На кривошип от электродвигателя вращательное движение передается через редуктор. В рычажных механизмах угловая скорость непостоянна и для более равномерного движения на валу кривошипа установлен маховик. Для перемещения стола на величину подачи применяется качающийся толкатель, поворот которого осуществляется от дискового кулачка , который служит для преобразования вращательного движения в поступательное движение ведомого звена.
Цель работы: выполнить структурный анализ заданной кинематической цепи, представленной на Листе №1 Заданная кинематическая цепь состоит из звеньев: 0 - стойка, 1 - кривошип, 2 –камень кулисы, 3 - кулиса, 4 - шатун, 5 - ползун. Звенья соединены кинематическими парами, характеристика которых приведены в табл. А.2. приложения Б![]()
![]()
Лист 2. Проектирование планетарного редуктора.

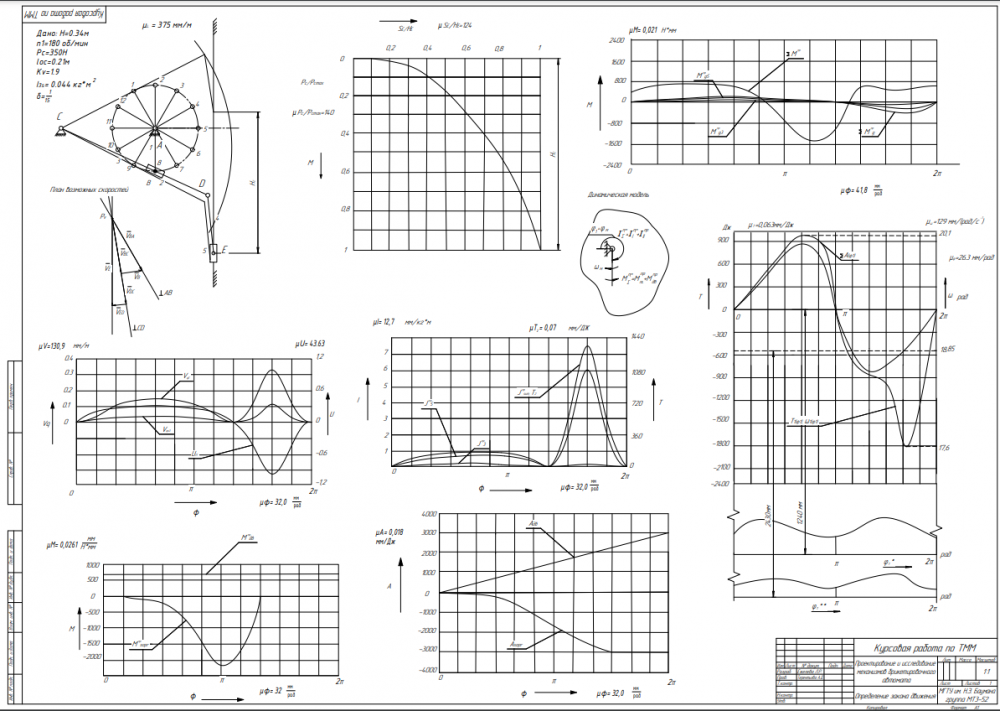

Лист 3. Динамическое исследование механизма.
Лист 4. Синтез кулачкового механизма.
Техническое задание приведено в приложении А Объектом исследования является брикетировочный автомат - технологическая машина для прессования брикетов из различных материалов. Станок включает в себя различные механизмы, из которых исследованию подлежат - рычажный, зубчатый и кулачковый. Рычажный механизм служит для преобразования вращательного движения кривошипа 1 в возвратно-поступательное перемещение ползуна 5. На ползуне 5 укреплен пресс форма для прессования брикетов. При своем движении на рабочем ходу резец преодолевает силу производственного сопротивления Fс. На кривошип от электродвигателя вращательное движение передается через редуктор. В рычажных механизмах угловая скорость непостоянна и для более равномерного движения на валу кривошипа установлен маховик. Для перемещения стола на величину подачи применяется качающийся толкатель, поворот которого осуществляется от дискового кулачка , который служит для преобразования вращательного движения в поступательное движение ведомого звена.
Цель работы: выполнить структурный анализ заданной кинематической цепи, представленной на Листе №1 Заданная кинематическая цепь состоит из звеньев: 0 - стойка, 1 - кривошип, 2 –камень кулисы, 3 - кулиса, 4 - шатун, 5 - ползун. Звенья соединены кинематическими парами, характеристика которых приведены в табл. А.2. приложения Б
Характеристики учебной работы
Тип
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
469
Размер
3,3 Mb
Список файлов
Курсовой проект по ТММ вариант 32В

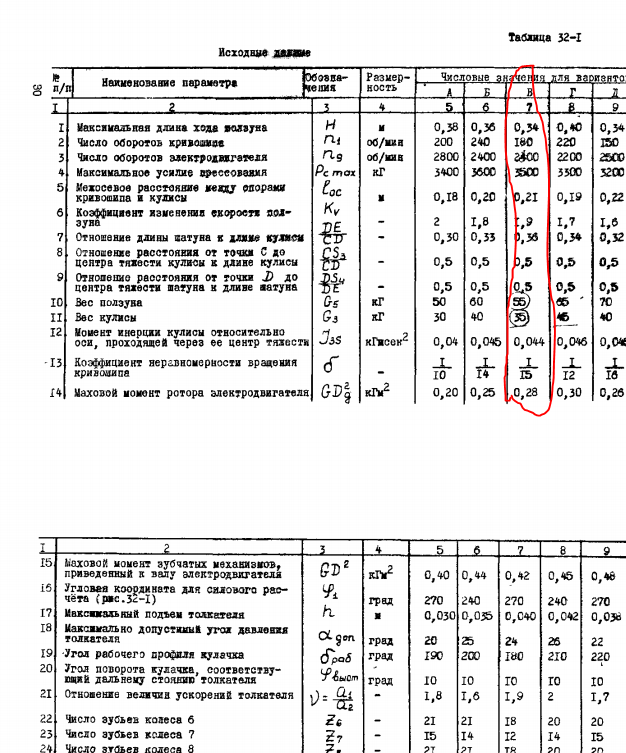

Исходные данные.PNG
Лист 1.PNG
Лист 1.dwg
Лист 1.pdf
Лист 2.dwg
Лист 2.pdf
Лист 3.dwg
Лист 3.pdf
Лист 4.dwg
Лист 4.pdf
