Актуальный готовый курсовой проект по ТММ для бауманцев третьекурсников вариант 36В в компасе на Отлично у Сащенко Д.В. 🦁 🔥

Описание

Проектирование и исследование механизмов плунжерного насоса

Работа принята на "Отлично" в установленный срок преподавателем Сащенко Д.В. в 2023 году. Также бонусом прикладываю вопросы с защиты у Тимофеева Г. А. по данной работе.
Прилагаемые файлы:
  • Приложение 1.xmcd (Программа расчета кинематических параметров механизма, приведенных моментов инерции, моментов сил и работ в среде Mathcad)

  • Приложение 2.xmcd (Проектирование кулачкового механизма с роликовым поступательно движущимся толкателем в среде Mathcad)

  • Приложение 3.xls (Расчёт зубчатой передачи в программе Excel)

  • Приложение 4.docx (Результат силового расчёта механизма в программе Diada)

  • Лист1.cdw (Определение закона движения машинного агрегата)

  • Лист2.cdw (Кинетостатический силовой расчёт)

  • Лист3.cdw (Проектирование эвольвентной зубчатой передачи и планетарного редуктора)

  • Лист4.cdw (Проектирование кулачкового механизма)

  • РПЗ (расчётно-пояснительная записка) в формате docx и pdf.

  • Вопросы с защиты Тимофеева.docx

Реферат

Расчетно-пояснительная записка к курсовому проекту «Проектирование и исследование механизмов плунжерного насоса» содержит 49 листов формата А4, 6 таблиц, 33 рисунка и 4 приложения; курсовой проект выполнен на 4 листах формата А1.
Ключевые слова: плунжерный насос; структурный анализ; закон движения звена приведения; кинетостатический силовой расчет; цилиндрическая эвольвентная зубчатая передача; планетарный механизм; кулачковый механизм.
В пояснительной записке приведено: проектирование механизма плунжерного насоса, определение закона движения механизма насоса, кинетостатический силовой расчет основного рычажного механизма, проектирование цилиндрической эвольвентной зубчатой передачи, проектирование кулачкового механизма.

Содержание

1 Техническое задание, 5
2 Определение и исследование закона движения механизмов поршневого насоса двойного действия, 9

2.1 Функциональная схема, 9
2.2 Структурный анализ основного рычажного механизма, 10
2.3 Определение основных размеров механизма, 13
2.4 Определение передаточных функций, 14
2.5 Переход к одномассной динамической модели, 16
2.6 Определение приведенного момента инерции второй группы звеньев, 17
2.7 Определение приведенного момента от сил, действующих на поршень, 18
2.8 Определение суммарной работы приведѐнного момента сил, 19
2.9 Определение кинетической энергии второй группы звеньев по методу Н.И. Мерцалова, 21
2.10 Определение кинетической энергии первой группы звеньев, 22
2.11 Определение изменения кинетической энергии, 22
2.12 Определение суммарного и необходимого моментов инерции, 22
2.13 Определение угловой скорости, 24
2.14 Определение мощности электродвигателя, 24
2.15 Выбор электродвигателя, 24

3. Кинетостатический силовой расчет основного механизма плунжерного насоса, 25

3.1 Исходные данные, 26
3.2 Построение планов скоростей и ускорений, 26
3.3 Определение главных векторов и главных моментов сил инерции, 27
3.4 Определение реакций в кинематических парах, 28
4 Проектирование прямозубой цилиндрической зубчатой передачи и двухрядного планетарного редуктора со смешанным зацепление, 30
4.1 Исходные данные, 30
4.2 Проектирование зубчатой передачи, 31
4.2.1 Выбор коэффициента смещения, 31
4.2.2 Расчет зубчатой передачи, 33
4.2.3 Построение профиля зуба, изготавливаемого реечным инструментом, 34
4.2.4 Построение проектируемой зубчатой передачи, 35
4.3 Проектирование зубчатого планетарного механизма, 36
4.3.1 Кинематический синтез планетарного механизма, 36
4.3.2 Кинематическое исследование планетарного механизма по методу Л. П. Смирнова, 38
5 Проектирование кулачкового механизма, 38
5.1 Определение закона движения, 39
5.2 Определение основных размеров кулачкового механизма, 40
5.3 Построение профиля кулачка, 42
5.4 Изменение угла давления в кулачковом механизме, 43

6 Учет механической характеристики двигателя в динамике механизма, 44
7 Заключение, 47
8 Список литературы, 49

Приложение 1: Программа расчета кинематических параметров механизма, приведенных моментов инерции, моментов сил и работ в среде Mathcad.
Приложение 2: Проектирование кулачкового механизма с роликовым поступательно движущимся толкателем в среде Mathcad.
Приложение 3: Расчёт зубчатой передачи в программе Excel.
Приложение 4: Результат силового расчёта механизма в программе Diada.

Техническое задание

Исходные данные

Таблица 1.1 Исходные данные

№п/п

Наименование параметра

Обозна-чение

Величина

Единица измерения

1

Координаты центра вращения О кривошипа

a

b

0.120

0.225

м

м

2

Длина звеньев l3 и l4

lCB=lBD

0.180

м

3

Положение центра тяжести

lAS2/lAB

0.4

-

4

Положение центра тяжести

lAS4/lBC

0.3

-

5

Крайние положения звена (отсчёт от горизонтальной прямой)

γ1

γ2

35

60

°

°

6

Диаметр плунжера насоса

d

0.04

м

7

Число оборотов кривошипа I

η1

130

об/мин

8

Число оборотов вала эл. двигателя

ηд

1440

об/мин

9

Давление жидкости в цилиндре при нагнетании (по ходу плунжера – постоянное)

P

3*106

Па

10

Вес шатуна 2

G2


H

11

Вес шатуна 4

G4

147.15

H

12

Вес ползуна с плунжером

G5

539.55

H

13

Момент инерции шатуна 2

J2S

0.491

кг*м2

14

Момент инерции шатуна 4

J4S

0.491

кг*м2

15

Момент инерции кривошипного вала

J10'

0.088

кг*м2

16

Маховой момент электродвигателя

GD2Д

0.05

кг*м2

17

Маховой момент редуктора, колеса и кулачка, приведённый к валу О

GD2

0.225

кг*м2

18

Коэффициент неравномерности вращения кривошипного вала

δ

1/9

-

19

Координата для силового расчёта

φ1

25

°

20

Угол рабочего профиля кулачка

φ раб

200

°

21

Ход плунжера масляного насоса

h

0.03

м

22

Угол давления в кулачковом механизме

[ν]

30

°

23

Внеосность

e

0.02

м

24

Соотношение между ускорениями толкателя

ν = α1/α2

2

-

25

Числа зубьев колёс 5 и 6

z5

z6

12

14

-

-

26

Модуль зубчатых колёс 5 и 6

m

5

мм

27

Число сателлитов в редукторе 9

k

3

-

Чертежи

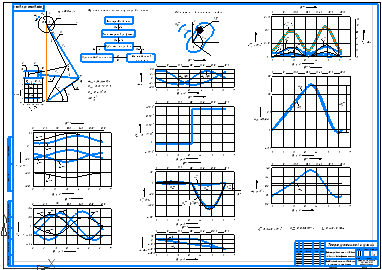

Лист 1 - Определение закона движения

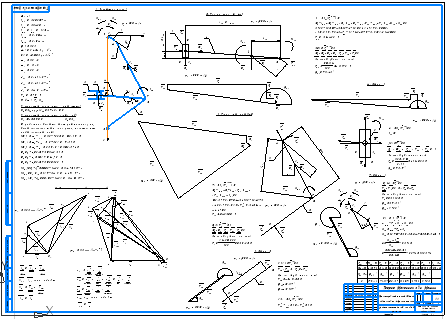

Лист 2 - Силовой расчет

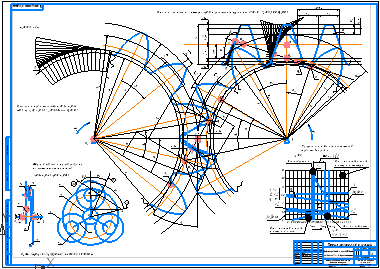

Лист 3 - Проектирование зубчатой передачи

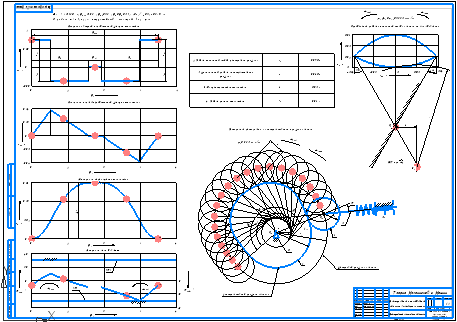

Лист 4 - Проектирование кулачкового механизма

Показать/скрыть дополнительное описание

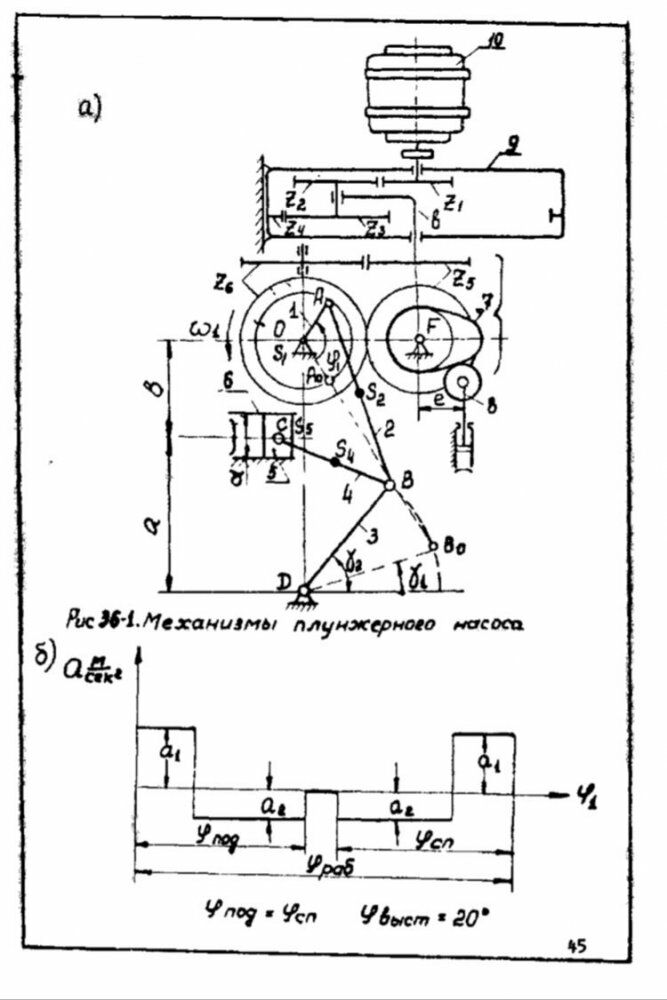

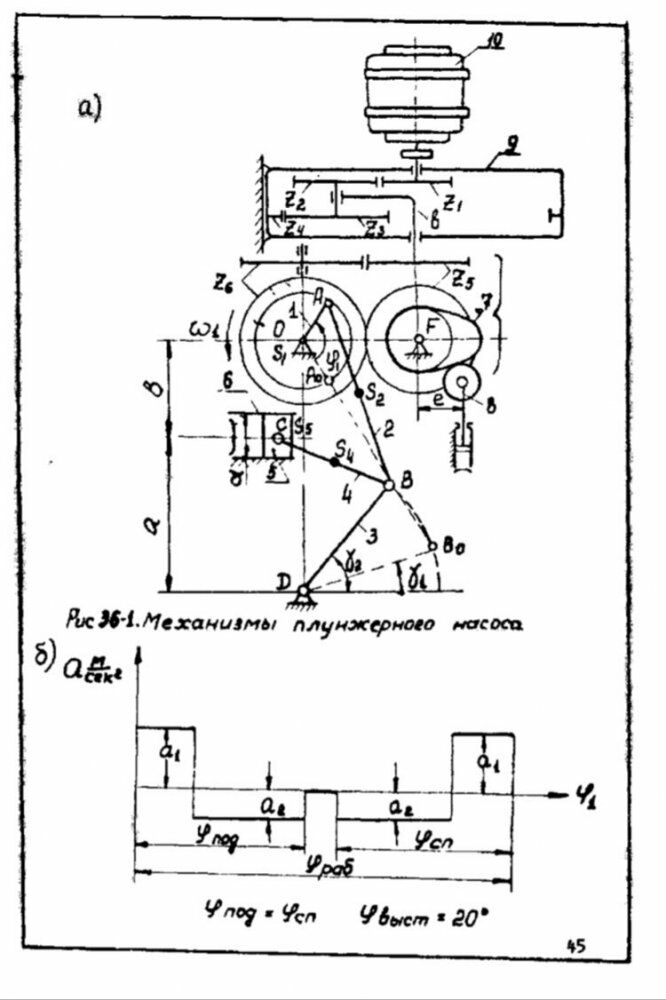

сащенко денис владимирович, курсач тмм, проектирование и исследование механизмов плунжерного насоса, Краткое описание работы механизмов установки: На рис.1.1 показана схема плунжерного насоса. Плунжерные насосы предназначаются для перекачки различного рода жидкостей. Привод насоса осуществляется от электродвигателя 10 через планетарный редуктор 9 и пару зубчатых колес z_5 и z_6. C зубчатым колесом z_6 жестко связан кривошипный вал I (ось 0), движение от которого передается на шатун 2, который заставляет колебаться коромысло 3 вокруг оси D. Шатун 4 передает движение плунжеру 5 гидравлического цилиндра 6. Шестизвенный механизм OABDС является основным механизмом плунжерного насоса.

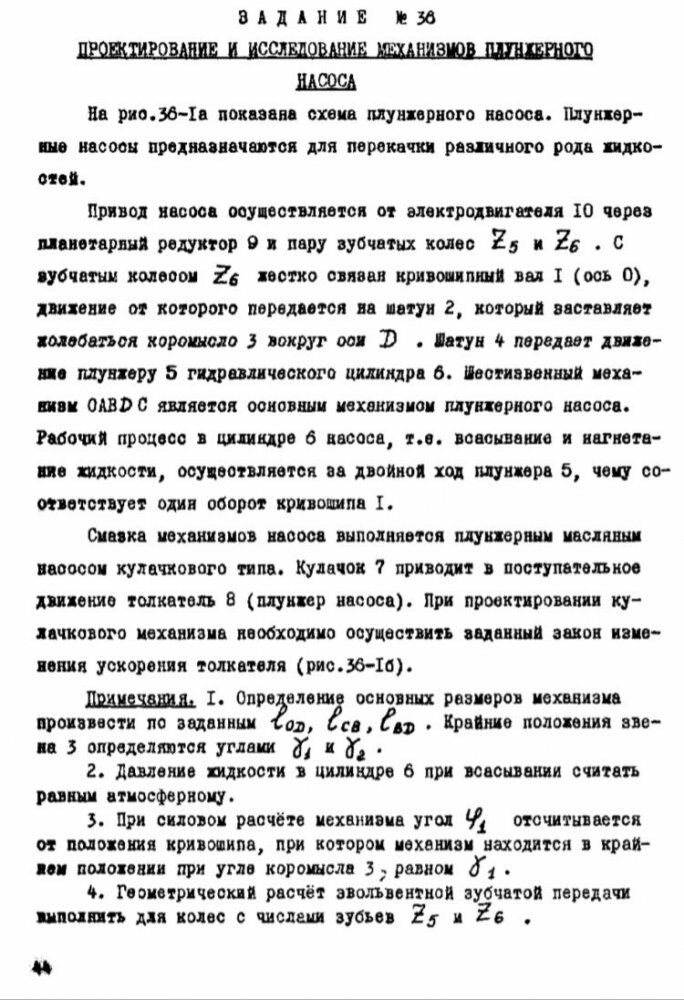

Рабочий процесс в цилиндре 6 насоса, т.е. всасывание и нагнетание жидкости, осуществляется за двойной ход плунжера 5, чему соответствует один оборот кривошипа I. Смазка механизмов насоса выполняется плунжерным масляным насосом кулачкового типа. Кулачок 7 приводит в поступательное движение толкатель 8 (плунжер насоса). При проектировании кулачкового механизма необходимо осуществить заданный закон изменения ускорения толкателя (рис.1.2). Примечания. 1. Определение основных размеров механизма произвести по заданным l_OD, l_CB, l_BD. Крайние положения звена 3 определяются углами γ_1и γ_2. 2. Давление жидкости в цилиндре 6 при всасывании считать равным атмосферному.

3. При силовом расчёте механизма угол φ_1 отсчитывается от положения кривошипа, при котором механизм находится в крайнем положении при угле коромысла 3, равном γ_1. 4. Геометрический расчёт звольвентной зубчатой передачи выполнить для колес с числами зубьев z_5 и z_6, теория механизмов и машин, робототехника и комплексная автоматизация, плунжерный насос, структурный анализ, закон движения звена приведения, кинетостатический силовой расчет, цилиндрическая эвольвентная зубчатая передача, планетарный механизм, кулачковый механизм, проектирование механизма плунжерного насоса, определение закона движения механизма насоса, кинетостатический силовой расчет основного рычажного механизма, проектирование цилиндрической эвольвентной зубчатой передачи, проектирование кулачкового механизма, курсовой проект, вариант 36В, оценка отлично, помощь с курсовым проектом, готовый курсовой проект, помощь студентам ТММ, КОМПАС 3Д, KOMPAS 3D, Mathcad, Diada, вопросы к защите, защита курсового проекта, Тимофеев Г.А., защита у Тимофеева Г.А..
