Лабораторная работа: Исследование спектров периодических сигналов
Описание
Отчёт по выполнению лабораторной работы №1
1 Цель работы
Овладение практическими навыками применения основных принципов спектрального анализа периодических сигналов с использованием программы для моделирования электрических и электронных схем Multisim.
2 Используемое материально-техническое оборудование и материалы
Для выполнения лабораторной работы необходимо следующее материально-техническое оборудование:
– персональные компьютеры (ПК) с предустановленной программой схемотехнического моделирования NI Multisim ver. 14.0 (Academy license № M76X44651) из расчёта 1 ПК на 1 обучающегося;
– программный продукт Libreoffice (свободно распространяемое ПО для некоммерческих целей).
3 Последовательность выполнения лабораторной работы и полученные результаты исследований
3.1 Исследование спектра гармонического сигнала
Таблица 1 - Исходные данные
Вариант | U,В | f,кГц | a0, В |
2 | 8 | 6 | 2 |
Для выполнения работы необходимо собрать схему, которая представлена на рисунке 1.
Задали значения параметров функционального генератора согласно исходных данных.
На рисунке 2 представлена осциллограмма гармонического сигнала.

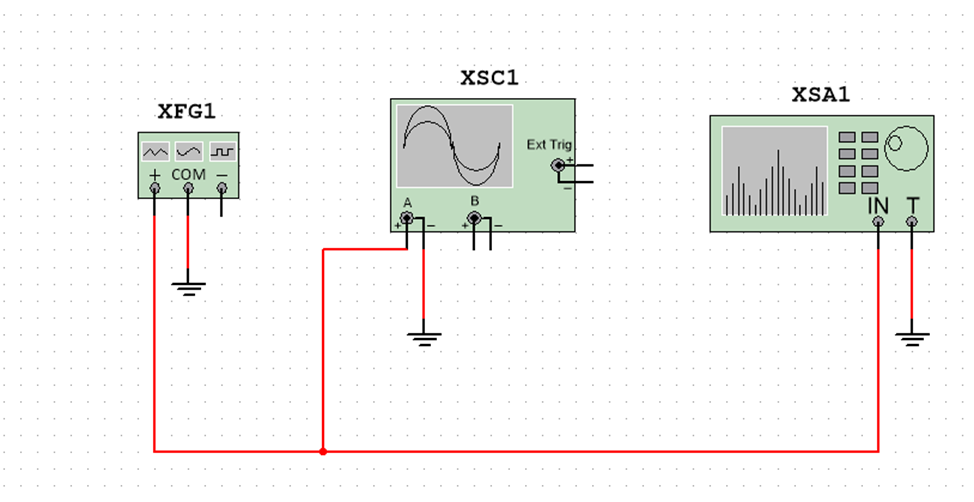

Рисунок 1 – Исходная схема
